Государственный реестр средств измерений

Анализаторы параметров обмоток электрических машин автоматические AWAIV, 75857-19

Анализаторы параметров обмоток электрических машин автоматические AWAIV (далее - анализаторы) предназначены для воспроизведений импульсного напряжения, напряжения постоянного тока, измерений электрического сопротивления обмоток и изоляции электродвигателей.
Карточка СИ
Номер в госреестре 75857-19
Наименование СИ Анализаторы параметров обмоток электрических машин автоматические
Обозначение типа СИ AWAIV
Изготовитель "Megger Baker Instruments", США
Год регистрации 2019
Срок свидетельства 20.08.2029
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Анализаторы параметров обмоток электрических машин автоматические AWAIV (далее - анализаторы) предназначены для воспроизведений импульсного напряжения, напряжения постоянного тока, измерений электрического сопротивления обмоток и изоляции электродвигателей.

Описание

Принцип действия анализаторов основан на воспроизведении испытательного напряжения и последующем измерении силы тока электрической цепи.

Анализаторы позволяют проводить испытания повышенным импульсным напряжением, испытание высоким напряжением постоянного тока, расчет индекса поляризации, расчет электрического сопротивления изоляции.

Анализ полученных данных позволяет:

-    оценить электрическое сопротивление изоляции;

-    рассчитать индекс поляризации, коэффициент абсорбции;

-    измерить электрическое сопротивление обмоток;

-    провести диагностику состояния корпусной и межвитковой изоляции обмоток. Анализаторы состоят из измерительного блока с персональным компьютером в одном

корпусе, сенсорного жидкокристаллического дисплея (далее - ЖК-дисплей) и выносной USB клавиатуры.

Анализаторы выпускаются в следующих модификациях: AWAIV-12kV, AWAIV-12 kV HO, AWAIV-6 kV, AWAIV-4 kV, AWAIV-2 kV, отличающихся конструктивным исполнением, диапазонами воспроизводимых и измеряемых величин.

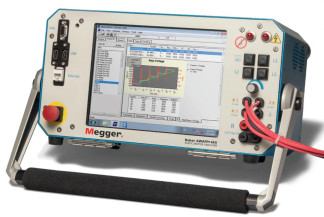

Общий вид анализаторов с указанием места нанесения знака поверки и места пломбирования от несанкционированного доступа представлен на рисунке 1.

б) модификации AWAIV-12 kV, AWAIV-12 kV HO, AWAIV-6 kV

Рисунок 1 - Общий вид анализаторов с указанием места нанесения знака поверки и мест пломбирования от несанкционированного доступа

Место

Место нанесения

пломбирования

знака поверки

Программное обеспечение

Встроенное программное обеспечение (далее - ПО) позволяет сконфигурировать анализаторы для проведения испытаний, регистрировать, анализировать и сохранять результаты измерений, составлять протоколы испытаний электродвигателя, включая документирование измерений и тренды.

Встроенное ПО представляет собой микропрограмму, предназначенную для обеспечения нормального функционирования анализатора и управления интерфейсом.

Встроенное ПО реализовано аппаратно и является метрологически значимым.

Метрологические характеристики анализаторов нормированы с учетом влияния встроенного ПО.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.

Идентификационные данные ПО анализаторов приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные

Значение

Идентификационное наименование ПО

«AWAIV»

Номер версии (идентификационный номер ПО), не ниже

4.7.5 для Windows ХР 4.7.9 для Windows 7 и выше

Цифровой идентификатор ПО

-

Технические характеристики

Таблица 2 - Метрологические характеристики анализаторов

Наименование характеристики

Значение

AWAIV-12 kV

AWAIV-12 kV HO

AWAIV-6 kV

AWAIV-4 kV

AWAIV-2 kV

Режим воспроизведений напряжения постоянного тока

Диапазон воспроизведений напряжения постоянного тока, кВ

от 0 до 12

от 0 до 6

от 0 до 4,25

от 0 до 2,16

Наименование характеристики

Значение

AWAIV- AWAIV-12 kV 12 kV HO

AWAIV-6 kV

AWAIV-4 kV

AWAIV-2 kV

Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений напряжения постоянного тока, %

±5

Максимальный выходной ток, мА

1

Диапазон измерений электрического сопротивления изоляции при испытании напряжением постоянного тока, МОм

от 0 до 50

Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления изоляции, %

±10

Режим измерений электрического сопротивления

Диапазон измерений электрического сопротивления, Ом

от 0,001 до 50

от 0,001 до 100

Пределы допускаемой приведенной (к верхней границе диапазона измерений) погрешности измерений электрического сопротивления, %

±10

Импульсный режим

Диапазон воспроизведений импульсного напряжения*, кВ

от 0 до 12

от 0 до 6

от 0 до 4,25

от 0 до 2,16

Пределы допускаемой приведенной (к верхней границе диапазона воспроизведений) погрешности воспроизведений импульсного напряжения, %

±12

Максимальный выходной ток, А

400

350

200

Частота следования импульсов, Гц

5

* Колебательный коммутационный импульс «250/2500» по ГОСТ 1516.2-97.

Таблица 3 - Основные технические характеристики анализаторов

Наименование характеристики

г

Значение

AWAIV- AWAIV-12 kV 12 kV HO

AWAIV- AWAIV- AWAIV-6 kV 4 kV 2 kV

Напряжение питания переменного тока частотой 50/60 Гц при силе переменного тока 2,5 А, В

от 85 до 264

Потребляемая мощность, В • А, не более

1500

Наименование характеристики

г

Значение

AWAIV-12 kV

AWAIV-12 kV HO

AWAIV-6 kV

AWAIV- AWAIV-4 kV 2 kV

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха, %, не более

от -18 до +38 50

Г абаритные размеры (ширинахвысотахдлина), мм, не более

410x200x530

380x200x200

Масса, кг, не более

19

23

19

8

Средняя наработка на отказ, ч, не менее

45000

Срок службы, лет, не менее

10

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом, на переднюю панель анализаторов - методом трафаретной печати.

Комплектность

Таблица 4 - Комплектность анализаторов

Наименование

Обозначение

Количество

Анализатор параметров обмоток электрических машин автоматический AWAIV

-

1 шт.

Руководство по эксплуатации

-

1 экз.

Методика поверки

ИЦРМ-МП-083-19

1 экз.

Комплект испытательных проводов

-

1 комплект

Поверка

осуществляется по документу ИЦРМ-МП-083-19 «Анализаторы параметров обмоток электрических машин автоматические AWAIV. Методика поверки», утверждённому ООО «ИЦРМ» 30.05.2019 г.

Основные средства поверки:

-    магазин сопротивлений высокоомный RCB-1 (регистрационный номер в Федеральном информационном фонде 24500-03);

-    катушки электрического сопротивления Р321 (регистрационный номер в Федеральном информационном фонде 1162-58);

-    магазин сопротивления Р4831 (регистрационный номер в Федеральном информационном фонде 6332-77);

-    анализатор импульсов цифровой MIAS (регистрационный номер в Федеральном информационном фонде 48926-12);

-    делитель напряжения ДН-50э (регистрационный номер в Федеральном информационном фонде 54883-13);

-    вольтметр универсальный В7-78/1 (регистрационный номер в Федеральном информационном фонде 52147-12);

-    делитель импульсного напряжения ДИН-50 (регистрационный номер в Федеральном информационном фонде 23886-02).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на корпус анализатора, как показано на рисунке 1.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия

ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний

ГОСТ 1516.2-97 Электрооборудование и электроустановки переменного тока на напряжение 3 кВ и выше. Общие методы испытаний электрической прочности изоляции Техническая документация изготовителя

Зарегистрировано поверок 9
Поверителей 3
Актуальность данных 07.12.2024
