Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50, РГС-60, 75859-19

Назначение

Резервуары стальные горизонтальные цилиндрические РГС-25, РГС-50, РГС-60 (далее -резервуары) предназначены для измерений объема, а также приема, хранения и отпуска нефтепродуктов.

Описание

Принцип действия резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50, РГС-60 основан на измерение объема нефтепродуктов в зависимости от уровня его наполнения.

Резервуары стальные горизонтальные РГС-25, РГС-50, РГС-60 представляют собой горизонтальные сварные сосуды с коническими днищами. Резервуары оснащены, необходимыми техническими устройствами для проведения операций по приему, хранению и отпуску нефтепродуктов: приемо-раздаточными патрубками с запорной арматурой; механическим дыхательным клапаном; патрубком слива подтоварной воды; прибором для замера уровня. Резервуары оснащены молниезащитой, защитой от статического электричества и вторичных проявлений молний. Установка резервуаров РГС-50, РГС-60 - наземная, РГС-25 - подземная.

Резервуары стальные горизонтальные цилиндрические РГС-25 с заводскими номером 46, РГС-50 с заводскими номерами 23, 24, 25, 26, 27, 28, 29, 30, 31, РГС-60 с заводскими номерами 1, 2, 3, 4, 5, 6, 7, 8, 9 расположены на территории АО «Газпромнефть-Аэро», филиал «Левашово», производственный участок «Пушкин».

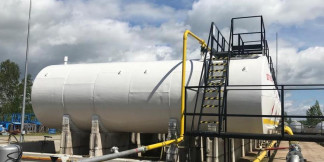

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50, РГС-60 представлен на рисунках 1-3.

Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-25, РГС-50, РГС-60 не предусмотрено.

Программное обеспечение

отсутствует.

Технические характеристики

Метрологические и основные технические характеристики резервуаров приведены в таблицах 1 и 2.

Таблица 2 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта резервуара методом печати. Комплектность средства измерений

Таблица 3 - Комплектность резервуара

Поверка

осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».

Основные средства поверки:

-    Рулетка измерительная металлическая Р20У2К, регистрационный № 51171-12, класс точности 2.

-    Рулетка измерительная металлическая с грузом Р20Н2Г, регистрационный № 60606-15, класс точности 2.

-    Эталонный уровнемер 2-го разряда с пределами допускаемой погрешности ±1 мм по ГОСТ 8.477-82.

-    Эталонные мерники 2-го разряда вместимостью 2; 5; 10; 20; 50; 100; 200; 500; 1000 дм по ГОСТ 8.400.

-    Эталонный счетчик жидкости с пределами допускаемой погрешности ±0,15 % по ГОСТ 8.510-2002.

-    Толщиномер ультразвуковой А1208, регистрационный № 49605-12.

-    Динамометр пружинный ДПУ-0,01-2, регистрационный № 1808-63.

-    Нивелир оптический CST/bergerSAL20ND, регистрационный № 44548-10.

-    Линейка измерительная металлическая, регистрационный № 20048-05.

-    Штангенциркуль ТТТЦ, регистрационный № 32108-14

-    Термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный № 303-91.

-    Анемометр ручной чашечный МС-13, регистрационный № 3488-80.

Допускается применение аналогичных средств поверки обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и в градуировочной таблице в месте подписи поверителя.

Сведения о методах измерений

отсутствуют.

Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-25, РГС-50, РГС-60

Приказ Росстандарта № 256 от 07.02.2018 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»

ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
