| Номер в госреестре | 75864-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | LRGB-20 |
| Изготовитель | "Dalian North Instrument Transformer Group Co., Ltd.", Китай |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока LRGB-20 (далее по тексту - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока LRGB-20 основан на законе электромагнитной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы имеют шинную конструкцию. Роль первичной обмотки выполняет шина токопровода. В середине или нижней части расположена металлическая плита, с помощью которой они крепятся на горизонтальных и вертикальных поверхностях. Панель с выводами вторичных обмоток имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.
Общий вид трансформаторов тока и место пломбировки от несанкционированного доступа приведены на рисунке 1.
Место
пломбировки

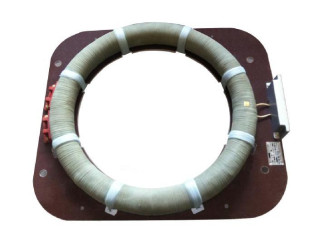

Рисунок 1 - Общий вид и место пломбировки трансформаторов тока LRGB-20
отсутствует.
Таблица 1 - Основные метрологические и технические характеристики
| Характеристика | Значение |
| Номинальное рабочее напряжение, кВ | 20 |
| Номинальный первичный ток, А | 28000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота переменного тока, Г ц | 50 |
| Классы точности вторичных обмоток для измерений по ГОСТ 7746-2015 | 0,2S |
| Номинальная вторичная нагрузка обмоток для измерений (при cos ф = 0,8), В-А | 100 |
| Характеристика | Значение |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 1052 х 914 х 145 |
| Масса, кг, не более | 120 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | УХЛ 4.1 |
наносят на титульный лист паспорта методом печати и на трансформатор тока методом наклейки.
Таблица 2 - Комплектность трансформаторов
| Наименование изделия | Обозначение | Количество |
| Трансформатор тока LRGB-20 Зав. №№ 13057010; 13057011; 13057009 | - | 3 шт. |
| Комплект для монтажа | - | 3 шт. |
| Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-200 (регистрационный номер в Федеральном информационном фонде 37898-08);
- прибор измерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);
- магазины нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
отсутствуют.
ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки Техническая документация изготовителя
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
