Трансформаторы напряжения JDZJ-20, 75865-19

Назначение

Трансформаторы напряжения JDZJ-20 (далее по тексту - трансформаторы) предназначены для контроля и передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.

Описание

Принцип действия трансформаторов основан на законе электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается напряжение пропорциональное первичному напряжению.

По конструктивному исполнению трансформаторы являются однофазными. Магнитопровод, первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, который обеспечивает требуемую электрическую прочность изоляции, защиту обмоток и от проникновения влаги, а также от механических повреждений.

Трансформаторы выпускаются с двумя основными вторичными обмотками и одной дополнительной вторичной обмоткой, предназначенной для питания цепей защиты, автоматики, управления, сигнализации. Панель с выводами вторичных обмоток и заземляемым выводом первичной обмотки имеет защитную диэлектрическую крышку, которая крепится винтами, имеющими отверстия для пломбирования.

Трансформаторы имеют опорную металлическую плиту с четырьмя отверстиями для их крепления и четырьмя отверстиями с резьбой М12, предназначенных для выполнения такелажных операций. На трансформаторах для большего удобства при их идентификации предусмотрена установка двух одинаковых паспортных табличек с указанием их основных технических характеристик. Таблички находятся на фасадной и боковой сторонах трансформаторов.

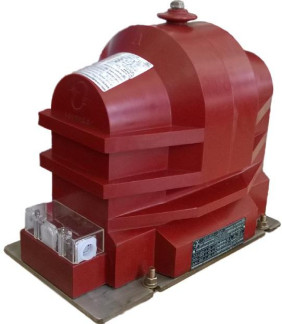

Общий вид и место пломбировки трансформаторов напряжения JDZJ-20 представлены на рисунке 1.

Место пломбировки

Программное обеспечение

отсутствует.

Таблица 1 - Основные метрологические и технические характеристики

Знак утверждения типа

наносят на титульный лист паспорта методом печати и на трансформатор тока методом наклейки.

Комплектность

Таблица 2 - Комплектность трансформаторов

Поверка

осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».

Основные средства поверки:

-    трансформатор напряжения эталонный СА921 (регистрационный номер в Федеральном информационном фонде 55310-13);

-    прибор измерительный эталонный многофункциональный Энергомонитор-3.1 КМ (регистрационный номер в Федеральном информационном фонде 52854-13);

-    магазины нагрузок МР3025 (регистрационный номер в Федеральном информационном фонде 22808-07).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и (или) в паспорт.

Нормативные документы

ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки Техническая документация изготовителя
