| Номер в госреестре | 75872-19 |
| Наименование СИ | Резервуары стальные горизонтальные цилиндрические |
| Обозначение типа СИ | РГС-62(21+41), РГС-63 |
| Изготовитель | АО "РН-Ярославль", г.Ярославль |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные горизонтальные цилиндрические РГС-62(21+41), РГС-63 предназначены для измерения объема при приеме, хранении и отпуске нефти и нефтепродуктов.
Резервуары стальные горизонтальные цилиндрические РГС-62(21+41), РГС-63 представляют собой горизонтальные цилиндрические сварные стальные сосуды, оборудованные приемо-раздаточными патрубками и технологическими люками.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки.
Резервуар РГС-62(21+41) № 1(1 а,1 б) имеет внутреннюю перегородку, делящую его на две емкости.
Резервуары стальные горизонтальные цилиндрические РГС-62(21+41) № 1(1 а,1 б), РГС-63 № 2 расположены: Российская Федерация, Ярославская область, г. Ростов, ул. Ярославское шоссе, д.60, Ростовский пункт оптовой торговли нефтепродуктами.

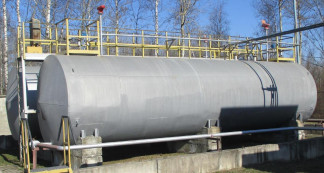

Общий вид резервуаров стальных горизонтальных цилиндрических РГС-62(21+41), РГС-63 представлен на рисунке 1.
Пломбирование резервуаров стальных горизонтальных цилиндрических РГС-62(21+41), РГС-63 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | |
| РГС-62(21+41) | РГС-63 | |
| Номинальная вместимость, м3 | 62 | 63 |
| Количество секций | 2 | 1 |
| Объем секций, м3 | 21+41 | 63 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара | ||
| на уровне наполнения до 200 мм включ., % | ±9,0 | ±9,0 |
| на уровне наполнения св. 200 до 600 мм включ., % | ±0,6 | ±0,6 |
| на уровне наполнения св. 600 мм, % | ±0,25 | ±0,25 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 30 |
| Условия эксплуатации: о/~' - температура окружающего воздуха, С - атмосферное давление, кПа | от -50 до +50 от 84,0 до 106,7 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический | РГС-62(21+41) | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический | РГС-63 | 1 шт. |
| Паспорт | - | 2 экз. |
осуществляется по документу ГОСТ 8.346-2000 «ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетка измерительная металлическая Р, Р20У2Г (регистрационный № 51171-12);
- рулетка измерительная металлическая Р, Р50У2К (регистрационный № 51171-12);
- толщиномер ультразвуковой ТЭМП-УТ1 с диапазоном измерений от 0,5 до 300 мм (регистрационный № 38230-08);
- штангенциркуль ШЦ-1-150-0,1 (регистрационный № 260-97);
- термометр ртутный стеклянный лабораторный ТЛ-6М № 2 КТ 1 (регистрационный № 298-92);
- линейка измерительная металлическая с диапазоном измерений от 0 до 500 мм (регистрационный № 20048-05).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке и градуировочную таблицу.
Нормативные документы, устанавливающие требования к резервуарам стальным горизонтальным цилиндрическим РГС-62(21+41), РГС-63
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденная приказом Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 07.02.2018 г. № 256
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
| Зарегистрировано поверок | 3 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
