Номер в госреестре | 75879-19 |
Наименование СИ | Трансформаторы тока |
Обозначение типа СИ | ТВ-110 |
Изготовитель | Свердловский завод трансформаторов тока (СЗТТ), г.Свердловск (Екатеринбург) |
Год регистрации | 2019 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Методика поверки | скачать |
Трансформаторы тока ТВ-110 (далее по тексту - трансформаторы тока), изготовленные в период с 1971 по 1983 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции переменного тока.
Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Конструкция трансформаторов тока представляет собой тороидальный магнитопровод из электротехнической стали, на который равномерно намотана вторичная обмотка. В качестве первичной обмотки используется высоковольтный ввод выключателя. Выводы вторичной обмотки расположены на корпусе трансформаторов тока.
Трансформаторы тока изготовлены в модификациях ТВ-110/50, ТВ-110-II У2, ТВ-110-52, ТВ-110/52, отличающихся друг от друга значениями номинального первичного и вторичного токов, классом точности вторичных обмоток и номинальной вторичной нагрузки.

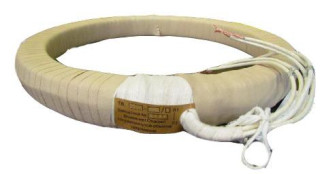

Общий вид средства измерений приведен на рисунке 1.
. 1, I .
I,
Пломбирование трансформаторов тока не предусмотрено.
Таблица 1 - Метрологические характеристики трансформаторов тока ТВ-110/50
Наименование характеристики | Значение для заводских номеров | ||
2869-А, 2869-В, 2869-С, 2499-А, 2499-В, 2499-С | 3661-А, 3661-В, 3661-С, 3662-А, 3662-В, 3662-С | 3880-А, 3880-В, 3880-С | |
Номинальное напряжение, кВ | 110 | 110 | 110 |
Номинальный первичный ток 11ном, А | 1000 | 600 | 600 |
Номинальный вторичный ток 12ном, А | 5 | 1 | 5 |
Номинальная частота Гном, Гц | 50 | 50 | 50 |
Класс точности вторичных обмоток для измерений и учета | 1 | 0,5 | 0,5 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 30 |
Таблица 2 - Метрологические характеристики трансформаторов тока ТВ-110-II У2
Наименование характеристики | Значение для заводских номеров | ||
4638-А, 4638-В | 1058-А, 1058В, 1058-С | 3965-А, 3965-В, 3965-С, 3967-А, 3967-В, 3967-С | |
Номинальное напряжение, кВ | 110 | 110 | 110 |
Номинальный первичный ток 11ном, А | 600 | 1000 | 500 |
Номинальный вторичный ток 12ном, А | 5 | 5 | 1 |
Номинальная частота Гном, Гц | 50 | 50 | 50 |
Класс точности вторичных обмоток для измерений и учета | 0,5 | 0,5 | 1 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 | 30 | 50 |
Таблица 3 - Метрологические характеристики трансформаторов тока ТВ-110-52
Наименование характеристики | Значение для заводских номеров | |
748-А, 748-В, 748-С | 526-А, 526-В, 526-С | |
Номинальное напряжение, кВ | 110 | 110 |
Номинальный первичный ток !1ном, А | 1000 | 600 |
Номинальный вторичный ток !2ном, А | 1 | 5 |
Номинальная частота Гном, Гц | 50 | 50 |
Класс точности вторичных обмоток для измерений и учета | 0,5 | 1 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 50 | 25 |
Таблица 4 - Метрологические характеристики трансформаторов тока ТВ-110/52
Наименование характеристики | Значение для заводских номеров |
479-А, 479-В, 479-С, 277-А, 277-В, 277-С | |
Номинальное напряжение, кВ | 110 |
Номинальный первичный ток !1ном, А | 600 |
Номинальный вторичный ток !2ном, А | 5 |
Номинальная частота Гном, Гц | 50 |
Класс точности вторичных обмоток для измерений и учета | 1 |
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В-А | 30 |
Наименование характеристики | Значение |
Условия эксплуатации: - температура окружающей среды, °С | от -45 до +40 |
наносится на титульный лист паспорта трансформатора тока типографским способом.
Таблица 6 - Комплектность средства измерений | ||
Наименование | Обозначение | Количество |
Трансформатор тока | ТВ-110/50 | 15 шт. |
Трансформатор тока | ТВ-110-II У2 | 11 шт. |
Трансформатор тока | ТВ-110-52 | 6 шт. |
Трансформатор тока | ТВ-110/52 | 6 шт. |
Паспорт | ТВ-110/50 | 15 экз. |
Паспорт | ТВ-110-II У2 | 11 экз. |
Паспорт | ТВ-110-52 | 6 экз. |
Паспорт | ТВ-110/52 | 6 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 (регистрационный номер в Федеральном информационном фонде 27007-04);
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
- магазин нагрузок МР 3027 (регистрационный номер в Федеральном информационном фонде 34915-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
отсутствуют.
Нормативные документы, устанавливающие требования к трансформаторам тока ТВ-110
