| Номер в госреестре | 75885-19 |
| Наименование СИ | Полуприцепы-цистерны |
| Обозначение типа СИ | LAG O-3-ST |
| Изготовитель | "LAG Trailers NV", Бельгия |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Полуприцепы-цистерны LAG O-3-ST (далее - ППЦ) предназначены для измерений объема нефтепродуктов плотностью от 700 до 860 кг/м3.
Принцип действия ППЦ основан на заполнении их нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком.
ППЦ состоит из алюминиевой сварной цистерны, имеющей в поперечном сечении круглую форму, закрепленной на шасси при помощи сварных и болтовых соединений. Ходовая часть ППЦ состоит из тележки с пневматической подвеской осей, тормозной системы с анти-блокировочным устройством (АБС), тормоза стояночного, опор стояночных, устройства для крепления запасных колес и электрооборудования. Внутри цистерн имеются перегородки-волнорезы с отверстиями-лазами. Цистерна состоит из четырех или пяти секций. Каждая секция является мерой полной вместимости и оборудована заливной горловиной круглой формы. Указатели уровня налива из металлического уголка расположены в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади цистерна имеет надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки с информационными табличками для обозначения транспортного средства, перевозящего опасный груз.

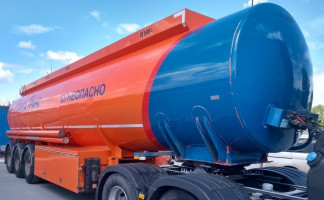

Общий вид ППЦ представлен на рисунке 1.
Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | YB4106003 GL052020 | YB4106003 GL051489 | YB4106003 GL051483 |
| Номинальная вместимость, дм3 | 37000 | ||
| Действительная вместимость 1-й секции, дм3 | 9300 | 13430 | 9100 |
| Действительная вместимость 2-й секции, дм3 | 5200 | 7220 | 5200 |
| Действительная вместимость 3-й секции, дм3 | 6000 | 4330 | 6200 |
| Действительная вместимость 4-й секции, дм3 | 4350 | 12320 | 5300 |
| Действительная вместимость 5-й секции, дм3 | 12350 | - | 11600 |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ,%, не более | ±1,5 | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Заводской номер | YB4103003 HL054268 | YB4106003 DL045918 | YB4106003 DL045917 |
| Номинальная вместимость, дм3 | 37000 | ||
| Действительная вместимость 1-й секции, дм3 | 10115 | 13480 | 13500 |
| Действительная вместимость 2-й секции, дм3 | 4135 | 7270 | 7250 |
| Действительная вместимость 3-й секции, дм3 | 6140 | 5500 | 5500 |
| Действительная вместимость 4-й секции, дм3 | 9170 | 10620 | 10560 |
| Действительная вместимость 5-й секции, дм3 | 7130 | - | - |
| Пределы допускаемой относительной погрешности ТМ, % | ±0,4 | ||
| Разность между номинальной и действительной вместимостью ТМ,%, не более | ±1,5 | ||
| Наименование характеристики | Значение |
| Снаряженная масса, кг, не более | 6000 |
| Длина, мм, не более | 12100 |
| Высота, мм, не более | 3500 |
| Ширина, мм, не более | 2550 |
| Температура окружающей среды при эксплуатации, °С | от -40 до +50 |
наносится на маркировочную табличку в виде алюминиевого стикера и на титульный лист руководства по эксплуатации печатным способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Полуприцеп-цистерна | LAG O-3-ST | 6 шт. |
| Запасные части, инструменты и принадлежности | 6 комплектов | |
| Средства пожаротушения | 6 комплектов | |
| Руководство по эксплуатации | 6 шт. |
осуществляется по документу ГОСТ 8.600-2011 «ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки».
Основные средства поверки:
комплекс градуировки резервуаров «МИГ» (регистрационный номер 20570-13), пределы допускаемой относительной погрешности измерений объема жидкости ±0,15 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на заклепку, проходящую через стенку горловины и указатель уровня налива и на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости (Часть 3) Техническая документация изготовителя
| Зарегистрировано поверок | 34 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
