Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000, 75887-19

Назначение

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000 предназначен для измерения объема и массы нефти, а также прием, хранение и отпуск нефти.

Описание

Тип резервуара - стальной вертикальный цилиндрический с понтоном, номинальная вместимость 5000 м .

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000 представляет собой металлический сосуд в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованный приемо-раздаточными устройствами и люками.

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000 является по принципу действия закрытым, по расположению - наземным.

Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.

Резервуар стальной вертикальный цилиндрический с понтоном РВСП-5000 № 3 расположен на территории ПСП «Михайловка».

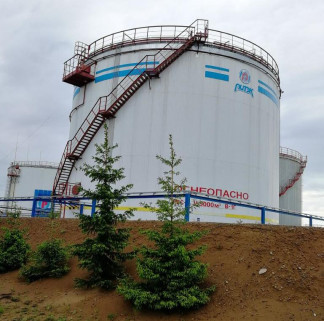

Общий вид резервуара стального вертикального цилиндрического с понтоном РВСП-5000 представлен на рисунке 1.

Таблица 1 - Основные метрологические и технические характеристики

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 2 - Комплектность средства измерений

Поверка

осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».

Основные средства поверки:

-    рулетки измерительные 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 10, 20, 30 и 50 м;

-    рулетки измерительные с грузом 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 20 м;

-    линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;

-    толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм (регистрационный №10479-98);

-    термометр с ценой деления 1°С по ГОСТ 28498-90;

-    динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837-79;

-    нивелир с рейкой по ГОСТ 10528-90;

-    теодолит оптический с ценой деления микроскопа 2" (угловые секунды) по ГОСТ 10529-90; Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемого резервуара с требуемой точностью.

Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.

Сведения о методах измерений

«ГСИ. Масса нефти. Методика измерений в вертикальных резервуарах РВС-5000 ТПП «ТатРИТЭКнефть» на ПСП «Михайловка»

Нормативные документы, устанавливающие требования к резервуару стальному вертикальному цилиндрическому с понтоном РВСП-5000

Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Приказом № 256 от 7 февраля 2018 г. Федеральным агенством по техническому регулированию и метрологии

ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»

ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»

ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
