| Номер в госреестре | 75888-19 |
| Наименование СИ | Резервуары вертикальные цилиндрические сварные |
| Обозначение типа СИ | РВС-1000 |
| Изготовитель | ООО "Востокмонтажгаз", г.Бугульма |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары вертикальные цилиндрические сварные РВС-1000 предназначены для измерения объема и массы нефти, а также прием, хранение и отпуск нефти.
Резервуары вертикальные цилиндрические сварные РВС-1000 представляют собой металлические сосуды в форме вертикального цилиндра с плоским днищем и стационарной кровлей, оборудованные приемо-раздаточными устройствами и люками.
Резервуары вертикальные цилиндрические сварные РВС-1000 являются по принципу действия закрытыми, по расположению - наземными.
Заполнение и выдача нефти осуществляется через приемно-раздаточные устройства, расположенные в нижней части резервуара.
Резервуары вертикальные цилиндрические сварные РВС-1000 расположены на территории НГДУ «ТатРИТЭКнефть» УПН «Луговое».

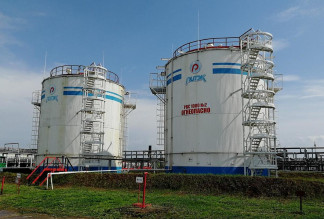

Общий вид резервуаров вертикальных цилиндрических сварных РВС-1000 представлен на рисунке 1.
Таблица 1 - Основные метрологические и технические характеристики
| Наименование характеристики | Значение | |
| № 1 | № 2 | |
| Номинальная вместимость, м3 | 1000 | 1000 |
| Габаритные размеры, мм, не более | ||
| - высота | 11910 | 11910 |
| - внутренний диаметр | 10418.6 | 10418.6 |
| Рабочая среда | нефть по ГОСТ | Р 51858-2002 |
| Пределы допускаемой относительной | ||
| погрешности определения вместимости | ±0,2 | |
| резервуара, % | ||
| Условия эксплуатации: | ||
| - температура окружающей среды, °С | от -50 до +50 | |
| - атмосферное давление, кПа | от 84 до 106,7 | |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Кол-во |
| Резервуары вертикальные цилиндрические сварные | РВС-5000 №№ 1, 2 | 2 шт. |
| Паспорт | - | 2 экз. |
| Г радуировочная таблица | - | 2 экз. |
осуществляется по документу ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Основные средства поверки:
- рулетки измерительные 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 10, 20, 30 и 50 м;
- рулетки измерительные с грузом 2-го класса точности по ГОСТ 7502-98 с верхними пределами измерений 20 м;
- линейка измерительная металлическая с диапазоном измерений 0-500 мм по ГОСТ 427-75;
- толщиномер ультразвуковой с диапазоном измерений 0,6-30 мм и пределами допускаемой погрешности ±0,1 мм (регистрационный №10479-98);
- термометр с ценой деления 1°С по ГОСТ 28498-90;
- динамометр с диапазоном измерений 0-100 Н по ГОСТ 13837-79;
- нивелир с рейкой по ГОСТ 10528-90;
- теодолит оптический с ценой деления микроскопа 2" (угловые секунды) по ГОСТ 10529-90. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого резервуара с требуемой точностью.
Знак поверки наносится на свидетельство о поверке резервуара и в градуировочной таблице на листах в местах подписи поверителя.
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам вертикальным цилиндрическим сварным РВС-1000
Государственная поверочная схема для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях массового и объемного расходов жидкости» утвержденный Приказом № 256 от 7 февраля 2018 г. Федеральным агенством по техническому регулированию и метрологии
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ Р 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений»
| Зарегистрировано поверок | 4 |
| Поверителей | 2 |
| Актуальность данных | 21.11.2024 |
