Осциллографы С1-157 (далее - осциллографы) предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 100 МГц, а также для измерения параметров двух - и трехполюсников при помощи встроенного тестера компонентов.
| Номер в госреестре | 75893-19 |
| Наименование СИ | Осциллографы |
| Обозначение типа СИ | С1-157 |
| Изготовитель | УП "Завод СВТ", Беларусь, г.Минск |
| Год регистрации | 2019 |
| Срок свидетельства | 31.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Осциллографы С1-157 (далее - осциллографы) предназначены для исследования периодических электрических сигналов путем визуального наблюдения и измерения их амплитудных и временных параметров в полосе частот от 0 до 100 МГц, а также для измерения параметров двух - и трехполюсников при помощи встроенного тестера компонентов.
Принцип действия осциллографов основан на использовании входного сигнала в качестве управляющего сигнала электронно-лучевой трубки, на экране которой исследуемый сигнал индицируется.
Осциллографы содержат следующие составные части: аттенюатор канала А; аттенюатор канала Б; усилитель предварительный Y; линия задержки; усилитель выходной Y; усилитель горизонтального отклонения; усилитель импульсов подсвета; блок развертки; калибратор; блок управления; электронно-лучевая трубка (ЭЛТ); тестер компонентов; блок питания, в состав которого входит схема управления ЭЛТ.
Исследуемые сигналы подаются на входы аттенюаторов каналов А и Б. В аттенюаторах осуществляется ослабление сигналов до величины, обеспечивающей заданный размер изображения по вертикали на экране ЭЛТ.
Тракт горизонтального отклонения осциллографов обеспечивает автоколебательный, ждущий и однократный режимы работы.
В усилителе предварительном осуществляется усиление сигналов, калибровка усиления в каждом канале, инвертирование сигнала в канале Б, смещение сигналов в каждом канале с целью перемещения изображения сигналов по вертикали, выбор каналов (одного, двух или их суммы, а также наряду с ними канала синхронизации).
Выходной усилитель Y усиливает выходной сигнал до величины, удобной для исследования сигнала на экране ЭЛТ. В блоке развертки осуществляется синхронизация сигнала для получения неподвижного изображения сигнала на экране ЭЛТ.
Линия задержки задерживает исследуемый сигнал на время, компенсирующее задержку сигнала в схемах синхронизации, развертки и подсвета, что позволяет наблюдать фронты коротких импульсов.
Калибратор служит для периодической проверки и калибровки коэффициентов отклонения и развертки.
Тестер компонентов служит для измерения параметров двух- и трехполюсников.
Осциллографы являются переносными приборами. Ручка переноски позволяет установить осциллограф под требуемым углом.

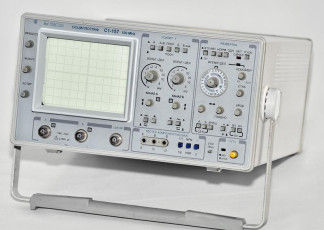

Внешний вид осциллографов представлен на рисунке 1. Схема пломбировки осциллографов от несанкционированного доступа с указанием места нанесения знака поверки приведена на рисунке 2.
Защита от несанкционированного доступа производится на предприятии-изготовителе с помощью специальных пломб на задней панели корпуса приборов.
Место нанесения клейма наклейки
Место пломбирования
Место нанесения оттиска клейма поверителя
Конструкция осциллографов исключает возможность несанкционированного влияния на ПО осциллографов и измерительную информацию.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон коэффициентов отклонения, В/дел |
от 5 • 10-3 до 5 |
|
Диапазон коэффициентов развертки, мкс/дел |
от 2-10-2 до 2-105 |
|
Пределы допускаемой относительной погрешности коэффициентов отклонения: - в нормальных условиях применения, % - в рабочих условиях применения, % |
±3,0 (±4,0 с делителем 1:10) ±4,5 (±6,0 с делителем 1:10) |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности коэффициентов развертки: - в нормальных условиях применения, % - в рабочих условиях применения, % |
±4,0 (±5,0 с растяжкой) ±6,0 (±7,5 с растяжкой) |
|
Пределы допускаемой относительной погрешности при измерении временных интервалов для коэффициентов развертки от 0,02 до 0,5 мкс/дел с включенной растяжкой и для коэффициентов развертки 0,02 и 0,05 мкс/дел без растяжки: - в нормальных условиях применения, % - в рабочих условиях применения, % |
±5,0 ±7,5 |
|
Параметры входов каналов: - входное активное сопротивление, МОм - входная емкость, пФ, не более |
1,00±0,03 25 |
|
Параметры переходной характеристики каждого из каналов, не более: - время нарастания, нс - выброс, % - время установления, нс - неравномерность на участке установления, % |
3,5 (3,5 с делителем 1:10) 6 (10 с делителем 1:10) 18 (25 с делителем 1:10) 6 (10 с делителем 1:10) |
|
Параметры входов каналов непосредственного входа: - входное активное сопротивление, МОм - входная емкость, пФ, не более |
1,00±0,03 25 |
|
Параметры входов каналов при работе с делителем 1:10: - входное активное сопротивление, МОм - входная емкость, пФ, не более |
10,0±0,3 20 |
|
Диапазон частот синхронизации, МГц |
от 1 • 10-5 до 100 |
|
Предельные уровни сигнала при внутренней синхронизации в диапазоне частот от 10 Гц до 30 МГц: - минимальный уровень, дел, не более - максимальный уровень, дел, не менее |
0,8 8,0 |
|
Предельные уровни сигнала при внутренней синхронизации в диапазоне частот от 30 до 100 МГц: - минимальный уровень, дел, не более - максимальный уровень, дел, не менее |
2 8 |
|
Предельные уровни сигнала при внешней синхронизации: - минимальный уровень, В, не более - максимальный уровень, В, не менее |
,2 ,0 |
|
Параметры калибратора: - частота следования импульсов, Гц - амплитуда, В |
1000±10 0,600±0,006 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая часть экрана ЭЛТ, мм: |
|
|
- ширина |
100 |
|
- высота |
80 |
|
Число каналов |
2 |
|
Наименование характеристики |
Значение |
|
Питание от сети переменного тока частотой от 49 до 51 Гц, В |
230±23 |
|
Потребляемая мощность, В-А, не более |
80 |
|
Масса, кг, не более |
8 |
|
Средняя наработка на отказ, ч, не менее |
8000 |
|
Среднее время восстановления работоспособного состояния, ч, не более |
3 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
395 338 169 |
|
Нормальные условия применения: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +15 до +25 от 30 до 80 |
|
Рабочие условия применения: - температура окружающей среды, °С - относительная влажность воздуха при температуре +25°С, %, не более |
от +5 до +40 90 |
наносится на корпус осциллографов методом офсетной печати и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплект поставки
|
Наименование, тип |
Обозначение |
Количество |
|
Осциллограф С1-157 |
УШЯИ.411161.026 |
1 |
|
Комплект ЗИП: |
УШЯИ.305654.041 |
1 |
|
- делитель 1:10 |
НР-9250 |
2 |
|
- переход |
BNC-T |
2 |
|
- кабель N1 |
Тг4.850.252 |
2 |
|
- шнур сетевой |
SCZ-1 |
1 |
|
- зажим |
ЕЭ4.835.062-26 |
1 |
|
- зажим |
ЕЭ4.835.062-27 |
1 |
|
- зажим |
ЕЭ4.835.062-28 |
1 |
|
- отвертка |
ГВ6.890.023 |
1 |
|
- вставка плавкая ВП2Б-1В 3,15 А 250 В |
ОЮО.481.005ТУ |
2 |
|
Эксплуатационная документация: |
||
|
- руководство по эксплуатации |
УШЯИ.411161.026 РЭ |
1 |
|
- формуляр |
УШЯИ.411161.026 ФО |
1 |
|
- методика поверки |
УШЯИ.411161.026 МП |
|
|
(МРБ МП.2764-2018) |
1 |
|
|
Коробка |
УШЯИ.305136.024-02 |
1 |
осуществляется по документу УШЯИ.411161.026 (МП МРБ МП.2764-2018) «Осциллограф С1-157. Методика поверки», утвержденному Республиканским унитарным предприятием «Белорусский государственный институт метрологии» 20.01.2018 г.
Основные средства поверки:
- калибратор осциллографов импульсный И1-9 (рег. № 5787-76), диапазон напряжения постоянного тока от 30 мкВ до 100 В, пределы допускаемой относительной погрешности установки напряжения постоянного тока ±0,25 %, диапазон периода следования импульсов от 10 нс до 10 с, пределы допускаемой относительной погрешности установки периода следования импульсов ±1 • 10-4;
- генератор испытательных импульсов И1-14 (рег. № 7512-79), диапазон периода следования импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки периода следования импульсов ±10 %, длительность фронта импульсов 1 нс (не более), диапазон длительности импульсов от 0,1 до 10 мкс, пределы допускаемой относительной погрешности установки длительности импульсов ±10 %, диапазон амплитуды импульсов от 0 до 20 В, пределы допускаемой относительной погрешности установки амплитуды импульсов ±10 %;
- частотомер электронно-счетный Ч3-63 (рег. № 9084-90), диапазон частот от 0,1 до 200 МГц, пределы допускаемой относительной погрешности ±5-10" ;
- вольтметр универсальный цифровой В7-46 (рег. № 11204-88): диапазон напряжения постоянного тока от 1 мВ до 1000 В, пределы допускаемой относительной погрешности ±0,02 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых осциллографов с требуемой точностью.
Знак поверки наносится на заднюю панель осциллографа или на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ Р 8.761-2011 ГСИ. Государственная поверочная схема для средств измерений импульсного электрического напряжения
ГОСТ 12.2.091-2012 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования
УШЯИ.411161.026 ТУ Осциллограф С1-157. Технические условия
