| Номер в госреестре | 75895-19 |
| Наименование СИ | Установки поверочные передвижные средств измерений объема жидкости |
| Обозначение типа СИ | ППЛ |
| Изготовитель | Общество с ограниченной ответственностью "Научно-производственное объединение "Эталон" (ООО "НПО "Эталон"), г. Казань |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверочные передвижные средств измерений объема жидкости ППЛ предназначены для измерений объема жидкости в потоке, воспроизведения, хранения и передачи единицы объема жидкости в потоке.
Принцип действия установок поверочных передвижных средств измерений объема жидкости ППЛ основан на измерении объема жидкости в потоке методом налива. При измерении объема жидкости в потоке измеряемую среду подают в предварительно смоченный измеряемой средой мерник металлический эталонный М установки поверочной передвижной средств измерений объема жидкости ППЛ через горловину. После измерения измеряемую среду сливают через сливной кран сплошной струей в раму-бак. Измерения объема жидкости в потоке, налитой в мерник установки поверочной передвижной средств измерений объема жидкости ППЛ, производится с использованием мерника металлического эталонного М и термометра электронного «ExT-01».
Установки поверочные передвижные средств измерений объема жидкости ППЛ состоят из нескольких мерников металлических эталонных М (регистрационный номер 70516-18) 2-го разряда со шкалой и пеногасителем разных номинальных вместимостей и термометра электронного «ExT-01» (регистрационный номер 44307-10), смонтированных на металлической раме-баке с опорными колесами или в транспортном средстве (автомобильный прицеп, автомобиль).
Рама-бак включает в себя резервуар, сливной кран, четыре механических домкрата или четыре опорных колеса.

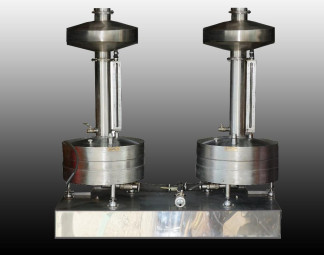

Общий вид установок поверочных передвижных средств измерений объема жидкости ППЛ представлен на рисунке 1.
Пломбировка установок поверочных передвижных средств измерений объема жидкости ППЛ осуществляется в соответствии с требованиями, указанными в описании типа на средства измерений, входящих в их состав.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость мерников установки при температуре плюс 20 °С, дм3 | 10, 20, 50, 100 |
| Пределы допускаемой относительной погрешности при измерении объема жидкости при температуре плюс 20 °С, % | ±0,05 |
| Примечание - количество мерников, их номинальная вместимость и пределы допускаемой относительной погрешности указаны в паспорте установки поверочной передвижной средств измерений объема жидкости ППЛ | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | неагрессивные жидкости по отношению к материалам мерников установки |
| Температура измеряемой среды, °С | от -30 до +40 |
| Г абаритные размеры, мм, не более - высота - ширина - длина | 3700 2474 6704 |
| Масса, кг, не более | 3500 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -30 до +40 от 30 до 80 от 84 до 107 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
| Примечание - градуированная часть горловины мерника не более 2% вместимости вверх и вниз от отметки номинальной вместимости. | |
наносится на маркировочную табличку, закрепленную к раме-баку установки поверочной передвижной средств измерений объема жидкости ППЛ, методом гравировки и в верхнюю часть по центру титульных листов паспорта и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверочная передвижная средств измерений объема жидкости | ППЛ | 1 шт. |
| Паспорт | - | 1 экз. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 0888-1-2018 | 1 экз. |
осуществляется по документу МП 0888-1-2018 «Инструкция. Государственная система обеспечения единства измерений. Установки поверочные передвижные средств измерений объема жидкости ППЛ. Методика поверки», утвержденному ФГУП «ВНИИР» 29 октября 2018 г.
Основные средства поверки: рабочий эталон единицы объема жидкости 1-го разряда с
3 3 3 з
номинальным значением 10 дм , 20 дм , 50 дм , 100 дм в соответствии с частью 3 приказа Росстандарта от 7 февраля 2018 г. № 256.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также в соответствии с требованиями, изложенными в описаниях типа на все СИ, входящие в состав установки поверочной передвижной средств измерений объема жидкости ППЛ.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-004-04884450-2018 Установки поверочные передвижные средств измерений объема жидкости ППЛ. Технические условия
