| Номер в госреестре | 75896-19 |
| Наименование СИ | Преобразователи температуры |
| Обозначение типа СИ | ПРОМА-ПТ-200 |
| Изготовитель | ООО "НПП "Промышленная Автоматика", г.Казань |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи температуры ПРОМА-ПТ-200 (далее - преобразователи) предназначены для измерений температуры жидких, газообразных, сыпучих веществ и преобразования сигнала первичных преобразователей температуры в выходной токовый сигнал (4 - 20) мА.
Принцип действия преобразователей заключается в преобразовании температуры в электрическое сопротивление или в термоэлектродвижущую силу и последующем преобразовании в унифицированный сигнал постоянного тока от 4 до 20 мА.
Конструктивно преобразователь выполнен в виде единой конструкции и состоит из первичного преобразователя (далее - ПП). В качестве ПП используются термопреобразователи сопротивления (ТС) по ГОСТ 6651-2009 или термоэлектрические преобразователи (ТП) по ГОСТ 6616-94, корпуса и электронного преобразователя. Измеряемый параметр воздействует на первичный преобразователь, преобразуется в электрическое сопротивление или в термоэлектродвижущую силу, поступает на АЦП в составе преобразователя и преобразуется в унифицированный сигнал постоянного тока от 4 до 20 мА.
Преобразователи, в зависимости от типа, применяемого ПП и конструктивного исполнения, имеют следующие модификации:
| Код | ПРОМА-ПТ | X | YY | -ZZ | -L | -M | -T |
| Номер позиции кода | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
Модификации преобразователей отображаются в условном обозначении в виде буквенноцифрового кода, значения позиций которого описаны в таблице 1.
Таблица 1 - Возможные значения позиций кода обозначения
| Позиция кода | Значение кода |
| 1 | Фирменное обозначение |
| 2 | 2 - преобразователь температуры с выходным токовым сигналом (4 -20) мА |
| 3 | Тип корпуса: 01-коммутационная головка Тип 1; 02-коммутационная головка Тип 2; 03- коммутационная головка Тип 3; 04-цилиндрический; 06-нормирующий преобразователь для монтажа на DIN- рейку (ТС); 07- нормирующий преобразователь для монтажа на DIN- рейку (ХА, ХК). |
| 4 | Тип НСХ первичного преобразователя: по ГОСТ 6651-2009 (для ПРОМА-ПТ-201, 202, 203, 204, 206) 01 - Pt100; 02 - Pt500; по ГОСТ Р 8.585-2001 (для ПРОМА-ПТ-207) 03 - L(TXK) 04 - K(TXA) |
| 5 | Длина монтажной части, мм: (40 - 1000) |
| 6 | Способ монтажа: Г - гильза гладкая (для ПРОМА-ПТ-201, 202, 203, 204) Р - М20х1,5 (для ПРОМА-ПТ-201, 202, 203, 204) Д - DIN-рейка (для ПРОМА-ПТ-206, 207) |
| 7 | Диапазоны измерений, °С: - Pt100, Pt500: (от -50 до +50); (от -50 до +150); (от -50 до +200); (от -50 от +300); (от -50 до +400); (от 0 до +200); (от 0 до +400) - L (TXK), K (TXA): (от -50 до +800); (от -50 до +1200) |
Защита от несанкционированного вмешательства обеспечивается путем пломбировки товарным знаком предприятия предотвращающей вскрытие корпуса преобразователя.

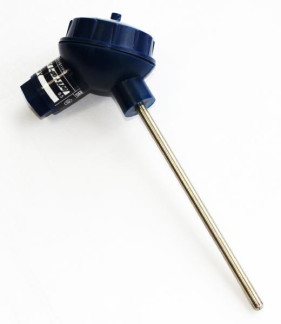

Общий вид преобразователей представлен на рисунках 1 и 2.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 3.
Рисунок 3 - Схема пломбировки от несанкционированного доступа и обозначение места нанесения знака поверки на преобразователи
отсутствует.
Таблица 2 - Метрологические характеристики измерителей
| Наименование характеристики | Значение |
| Диапазон измерений температуры, °С, для модификаций ПРОМА-ПТ-201, 202, 203, 204, 206 | От -50 до +50 От -50 до +150 От -50 до +200 От -50 до +300 От -50 до +400 От 0 до +200 От 0 до +400 |
| Диапазон измерений температуры, °С, для модификаций ПРОМА-ПТ-207 | От -50 до +800 От -50 до +1200 |
| Величина унифицированного токового выходного сигнала, мА | от 4 до 20 |
| Пределы допускаемой приведенной погрешности преобразований измеряемых величин в унифицированный токовый выходной сигнал для всех диапазонов температур*, % | ±0,5 |
| * за нормирующее значение принимается наибольшее значение силы постоянного тока | |
Таблица 3 - Основные технические характеристики измерителей
| Наименование характеристики | Значение | |
| Тип чувствительного элемента | Платиновый | Термопара |
| Значение НСХ - для модификаций ПРОМА-ПТ- 201, 202, 203, 204, 206 | Pt 100, Pt 500 | - |
| Значение НСХ - для модификаций ПТ-207 | - | L (ТХК), K (тха) |
| Температурный коэффициент а, °С-1 | 0,00385 | 0,00428 |
| Максимальный измерительный ток, мА, при сопротивлении чувствительного элемента: 50 Ом 100 Ом 500 Ом 1000 Ом | 1,0 0,7 0,3 | 1,0 1,0 |
| Потребляемый ток, не более, мА | 20 | |
| Средний срок службы, не менее, лет | 12 | |
| Наименование характеристики | Значение |
| Поддерживаемые интерфейсы связи | RS-485 Modbus RTU |
| Время термической реакции, не более, с | 60 |
| Электрическое сопротивление изоляции при температуре | |
| от +15 до +35 °С и относительной влажности (45 - 80) %, | 100 |
| МОм, не менее | |
| Напряжение питания, В | 24 ±12 |
| Нагрузочное сопротивление для токового выхода | 0 - 1,0 (в зависимости от |
| (4 - 20) мА, кОм | напряжения питания) |
| Время установления рабочего режима (предварительный | 15 |
| прогрев), не более, мин. | 1 J |
| Средняя наработка на отказ, час | 80000 |
| Дискретность задания диапазона измерения, °С | 50 |
| Потребляемая мощность, не более, Вт | 1,0 |
| Рабочее давление, МПа, не более | 0,01 или 1,6 |
| Длина монтажной части, L, не более, мм, для модификаций | 40 1000 |
| ПТ-201, 202, 203, 204 | |
| Диаметр монтажной части, D, не более, мм, для | 4 22 |
| модификаций ПТ-201, 202, 203, 204 | |
| Г абаритные размеры (без монтажной части); высота, длина, | |
| ширина; не более; мм: | |
| - для модификацииПР0МА-ПТ-201 | 65, 86, 29 |
| - для модификации ПР0МА-ПТ-202 | 85, 58, 35 |
| - для модификации ПР0МА-ПТ-203 | 85, 58, 35 |
| - для модификации ПР0МА-ПТ-204 | 106, 34, 34 |
| - для модификации ПР0МА-ПТ-206 | 58, 87, 36 |
| - для модификации ПР0МА-ПТ-207 | 58, 87, 36 |
| Масса, не более, кг | 0,6 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -50 до +70 |
| - относительная влажность окружающего воздуха, при +3 5 °С | 85 % |
наносится типографским способом в левый верхний угол титульного листа документов: Руководства по эксплуатации и Паспорта.
Таблица 4 - Комплектность
| Наименование | Обозначение | Количество |
| Преобразователи температуры ПР0МА-ПТ-200 | ПР0МА-ПТ-201 ПРОМА-ПТ-202 ПР0МА-ПТ-203 ПР0МА-ПТ-204 ПРОМА-ПТ-206 ПР0МА-ПТ-207 | 1 |
| Преобразователи температуры ПР0МА-ПТ-200. Руководство по эксплуатации | В407.146.000.000 РЭ | 1 |
| Преобразователи температуры ПР0МА-ПТ-200. Паспорт | В407.146.000.000 ПС | 1 |
| ГСИ. Инструкция. Преобразователи температуры ПР0МА-ПТ-200. Методика поверки | В407.146.000.000 МП | 1 |
осуществляется по документу В407.146.000.000 МП «Государственная система обеспечения единства измерений. Преобразователи температуры ПРОМА-ПТ-200. Методика поверки», утверждённому ФБУ «ЦСМ Татарстан» «22» февраля 2019 г.
Основные средства поверки:
Термометры сопротивления платиновые вибропрочные эталонные ПТСВ. Регистрационный номер в Федеральном информационном фонде № 32777-06;
Калибраторы температуры эталонные ЭЛЕМЕР-КТ-500. Регистрационный номер в Федеральном информационном фонде № 53005-13.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносится на прибор в соответствии с рисунком 2 и на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.585-2001 Государственная система обеспечения единства измерений (ГСИ). Термопары. Номинальные статические характеристики преобразования
ГОСТ 6651-2009 Государственная система обеспечения единства измерений (ГСИ). Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 13384-93 Преобразователи измерительные для термоэлектрических преобразователей и термопреобразователей сопротивления. Общие технические требования и методы испытаний
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 8.558-2009 Государственная система обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств измерений температуры
ТУ 26.51.51-021-87875767-2018 Преобразователи температуры ПРОМА-ПТ-200. Технические условия
