| Номер в госреестре | 75897-19 |
| Наименование СИ | Система измерения параметров двигателя |
| Обозначение типа СИ | Cold Test Machine CO-01 |
| Изготовитель | "CORETEC Inc.", Япония |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Система измерения параметров двигателя Cold Test Machine C0-01 (далее по тексту -система) предназначена для измерений основных параметров при стендовых испытаниях двигателей внутреннего сгорания, таких как: крутящий момент силы на валу двигателя, давление различных сред (газ, жидкость), напряжение постоянного тока, а также для дальнейшего преобразования входных аналоговых сигналов в цифровые значения физических величин (крутящего момента силы двигателя, давления газа (воздуха), жидкостей).
Принцип действия системы заключается в преобразовании аналоговых и цифровых сигналов, поступающих с первичных измерительных преобразователей (далее по тексту -ПИП), в цифровые коды и передаче последних в персональный компьютер (далее по тексту -ПК) верхнего уровня с последующим вычислением по заданной программе значений измеряемых физических величин для визуализации, математической обработки и контроля.
Система имеет модульную конструкцию, включающую в себя ПИП, аналого-цифровые преобразователи и цифровую аппаратуру верхнего уровня (специализированные платы, компьютеры со специализированным программным обеспечением, мониторы).
Функционально система состоит из измерительных каналов (далее по тексту - ИК):
- ИК крутящего момента силы на валу двигателя;
- ИК избыточного давления;
- ИК напряжения постоянного тока.
Конструктивно система представляет собой распределительный шкаф (шкаф управления) с различными входными и выходными каналами, конфигурируемыми пользователем, и рабочее место оператора, оснащенное пультом управления и ПК для контроля и управления системой. Измеренный сигнал преобразуется аналогово-цифровым преобразователем (АЦП) в цифровой код, регистрируемый ПК, с последующим вычислением физической величины по индивидуальной функции преобразования ИК.
Система включает в себя следующие типы датчиков: датчик крутящего момента силы 4502А, производства фирмы «Kistler Instrumente GmbH», Германия, в количестве 1 шт., (регистрационный номер в 74501-19); датчик давления VPRT (F) (далее по тексту - VPRT (F)), производства фирмы «VALCOM CO., LTD.», Япония, в количестве 1 шт., (регистрационный номер в 73688-18); датчик давления S552-18221 (далее по тексту - S552-18221), производства фирмы «Mazda Motor Corporation», Япония, в количестве 1 шт., (регистрационный номер в 73686-18).

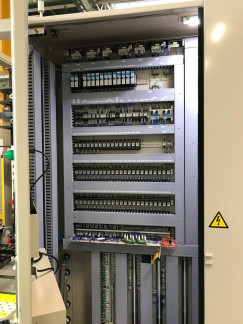

Общий вид системы: шкаф управления и рабочее место оператора приведены на рисунках 1-2.
Программное обеспечение (далее по тексту - ПО) не разделено на метрологически значимую и незначимую части и включает в себя специализированное ПО MIEPAS-Cold ver., которое поставляется на диске с файлом лицензии и устанавливается на аппаратуре верхнего уровня (на рабочем месте оператора). После установки ПО не вносит дополнительных погрешностей, поскольку вычислительные операции в системе используются только для алгебраических преобразований, а метрологические характеристики ИК нормированы в целом, с учетом работы ПО. Конструкция средства измерений исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответствии с Р 50.2.077-2014 -«высокий».
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | MIEPAS-Cold ver. |
| Номер версии (идентификационный номер) ПО | 1.0.0 |
| Цифровой идентификатор ПО | — |
Основные метрологические и технические характеристики приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики системы
| Наименование характеристики | Значение |
| Диапазоны измерений ИК избыточного давления, МПа | от 0,02 до 0,3 от 0 до 1,0 |
| Пределы допускаемой приведенной погрешности ИК избыточного давления (% от диапазона измерений), для диапазонов измерений: от 0,02 до 0,3 1) от 0 до 1,0 2) | ±2,0 ±1,0 |
| Диапазоны измерений ИК напряжения постоянного тока, В | от 0 до 5 от -5 до 5 |
| Пределы допускаемой приведенной погрешности ИК напряжения постоянного тока (% от диапазона измерений) | ±2,0 |
| Диапазон измерений ИК крутящего момента силы на валу двигателя, Нм | от 5 до 500 |
| Пределы допускаемой приведенной к верхнему пределу измерений погрешности ИК крутящего момента силы на валу двигателя, % | ±2,0 |
| 1) В качестве первичного измерительного преобразователя используется - S552-18221; 2) В качестве первичного измерительного преобразователя используется - VPRT (F) | |
Таблица 3 - Технические характеристики системы
| Наименование характеристики | Значение |
| Количество ИК крутящего момента силы на валу двигателя | 1 |
| Количество ИК избыточного давления | 2 |
| Количество ИК напряжения постоянного тока | 2 |
| Параметры электрического питания (от трехфазной сети): - напряжение переменного тока, В - частота переменного тока, Гц | 380 50 |
| Потребляемая мощность, кВ □ А^ более | 46 |
| Габаритные размеры, (длинахширинахвысота), мм, не более - шкафа - рабочего места оператора | 4720x2800x2680 500x700x800 |
| Масса, кг, не более - шкафа - рабочего места оператора | 8000 30 |
| Рабочие условия применения - температура окружающей среды, °С - на рабочем месте оператора - в месте установки шкафа - относительная влажность, % - атмосферное давление, кПа | от +15 до +25 от +15 до +25 от 20 до 90 (без конденсации) от 95,3 до 104,9 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 5000 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерения
Таблица 4 - Комплектность средства измерения
| Наименование | Обозначение | Количество |
| Система измерения параметров двигателя Cold Test Machine C0-01, зав. № X7807 | - | 1 шт. |
| Паспорт | Х7040.001.ПС | 1 экз. |
| Руководство по эксплуатации | Х7040.00.003.РЭ | 1 экз. |
| Методика поверки | МП-083/02-2019 | 1 экз. |
осуществляется по документу МП-083/02-2019 «Система измерения параметров двигателя Cold Test Machine C0-01. Методика поверки», утверждённому ООО «ПРОММАШ ТЕСТ»
25.04.2019 г.
Основные средства поверки:
- Установки для поверки датчиков крутящего момента 21400, 21420, 21421, 21427, 21428, 21515 (регистрационный номер в Федеральном информационном фонде 40491-09);
- Преобразователи давления эталонные ПДЭ-020, ПДЭ-020И (регистрационный номер в Федеральном информационном фонде 58668-14);
- Мультиметр - калибратор АМ-7025, (регистрационный номер в Федеральном информационном фонде 47242-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) в паспорт.
приведены в эксплуатационном документе.
Техническая документация фирмы «CORETEC Inc.», Япония
| Зарегистрировано поверок | 2 |
| Поверителей | 1 |
| Актуальность данных | 20.09.2024 |
