| Номер в госреестре | 75900-19 |
| Наименование СИ | Манометры грузопоршневые |
| Обозначение типа СИ | МП-60; МП-100; МП-160; МП-250; МП-400; МП-600 |
| Изготовитель | Общество с ограниченной ответственностью Научно-Производственное объединение «Сектор» (ООО НПО «Сектор»), г. Челябинск |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 2 года - для класса точности 0,01 и 0,02; 3 года - для класса точности 0,05 |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры грузопоршневые МП-60; МП-100; МП-160; МП-250; МП-400; МП-600 (далее по тексту - манометры) предназначены для создания и измерений избыточного давления жидкости при поверке и калибровке средств измерений давления.
Принцип действия манометров основан на уравновешивании силы, действующей в рабочей среде на нижний торец неуплотненного поршня, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.
В состав манометра входят: измерительная поршневая система, устройство воспроизведения давления и набор грузов.
Устройство воспроизведения давления (УВД), заполненное рабочей жидкостью (трансформаторным маслом или жидкостью гидравлической Shell Tellus S2 M 22) предназначено для создания, плавного повышения (понижения) и поддержания давления в системе манометра. Давление в УВД создается с помощью ручного насоса предварительного заполнения системы и винтового пресса.
Измерительная поршневая система манометра состоит из корпуса, цилиндра и притертого к нему поршня, на который установлено грузоприемное устройство. Поршневая пара манометра (поршень и цилиндр) изготовлена из карбида вольфрама. Для устранения «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально.
Набор грузов предназначен для уравновешивания измеряемого давления.
Пломбирование манометров не предусмотрено.

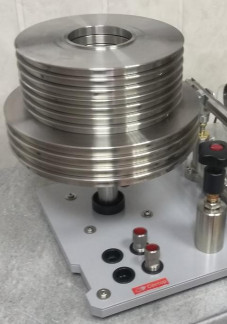

Внешний вид манометра представлен на рисунке 1.
Манометры имеют автономное программное обеспечение (далее - ПО), используемое для введения поправок на выходное давление, а также вычисление массы грузов для создания необходимого давления с учетом изменения внешних условий.
Идентификационные данные ПО приведены в таблице 1. Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные автономного программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Наименование ПО | Калькулятор МП |
| Идентификационное наименование ПО | Calc MP.exe |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0.0.0 |
Таблица 2 - Метрологические характеристики
| Наименование | Значение | |||||
| характеристики | МП-60 | МП-100 | МП-160 | МП-250 | МП-400 | МП-600 |
| Верхний предел измерений, МПа (кгс/см2) | 6 (60) | 10 (100) | 16 (160) | 25 (250) | 40(400) | 60 (600) |
| Нижний предел измерений, МПа (кгс/см2) | 0,02 (0,2) | 0,1 (1) | 0,2 (2) | |||
| Пределы допускаемой | ||||||
| относительной | ||||||
| погрешности измерений избыточного давления, %(1), | ||||||
| для манометров: | ||||||
| - класса точности 0,01 | ±0,01 | |||||
| - класса точности 0,02 | ±0,02 | |||||
| - класса точности 0,05 | ±0,05 | |||||
| Номинальная площадь поршня, см2 | 0,5 | 0,1 | 0,05 | |||
| Рабочий ход поршня, мм, | 10 | |||||
| не менее | ||||||
| Скорость опускания поршня, мм/мин, не более, | ||||||
| для манометров: | ||||||
| - класса точности 0,01 | 0,2 | 0,3 | 0,3 | |||
| - класса точности 0,02 | 0,2 | 0,4 | 0,3 | |||
| - класса точности 0,05 | 0,4 | 0,5 | 0,5 | |||
| Продолжительность свободного вращения | ||||||
| поршня, мин, не менее, для | ||||||
| манометров: - класса точности 0,01 | 6 | 7 | 10 | |||
| - класса точности 0,02 | 5 | 6 | 10 | |||
| - класса точности 0,05 | 4 | 5 | 8 | |||
| Наименование характеристики | Значение | |||||
| МП-60 | МП-100 | МП-160 | МП-250 | МП-400 | МП-600 | |
| Верхний предел измерений, МПа (кгс/см2) | 6 (60) | 10 (100) | 16 (160) | 25 (250) | 40(400) | 60 (600) |
| Порог реагирования, Па, не более, для манометров: - класса точности 0,01 - класса точности 0,02 - класса точности 0,05 | р 0 1а01 Ртах УД 100 Р .01-°'02 Гтах 10() р .01-°'05 Гтах 1ПП | |||||
| Примечание: ^ В основном диапазоне измерений (от ОД ' ^ша.ч до ^гаал ;...;) погрешность норм % от измеряемой величины; в дополнительном диапазоне (от ^min до ' ^тах погрешность нормируется в % от ОД ■ Рта.ч ; ; (где Ртах/ Ртгп — верхний и нижни измерений). | ируется в ::i) пределы | |||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая среда | Жидкость гидравлическая Shell Tellus S2 M 22 или масло трансформаторное |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 480x455x186 - с выдвинутым штоком 361x455x186 - с закрученным штоком |
| Масса (без грузов), кг, не более | 10 |
| Средняя наработка на отказ, ч | 40000 |
| Интенсивность эксплуатации, ч/сутки | 16 |
| Средний срок службы, лет | 10 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более - атмосферное давление, кПа - тряска, вибрации и удары | от +15 до +30 80 от 84 до 106,7 не допускаются |
наносится на титульные листы эксплуатационной документации типографским способом, а также фотохимическим или механическим способом на табличку, прикрепленную к манометру.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Устройство воспроизведения давления | - | 1*(0*) |
| Измерительная поршневая система | - | 1 (2*) |
| Комплект грузов | - | 1* |
| Комплект запасных частей и принадлежностей | - | 1 |
| Паспорт | С-2070.000.00 ПС | 1 |
| Руководство по эксплуатации | С-2070.000.00 РЭ | 1 |
| Наименование | Обозначение | Количество |
| Таблица масс грузов | - | 1 |
| Свидетельство о поверке | - | 1*(0*) |
| Методика поверки | С-2070.000.00 МП | 1 |
| Программное обеспечение | Калькулятор МП | 1*(0*) |
| Примечание: * определяется при заказе. |
осуществляется по документу С-2070.000.00 МП «Манометры грузопоршневые МП-60; МП-100; МП-160; МП-250; МП-400; МП-600», утвержденному ФБУ «Челябинский ЦСМ»
14.05.2019 г.
Основные средства поверки:
Государственный вторичный эталон-копия единицы давления для области избыточного давления в диапазоне от 0,02 до 100 МПа (ГВЭТ 23-1-2014), диапазон измерений от 0,02 до 100 МПа, среднее квадратическое отклонение результата измерений So = 4 10 .
Рабочие эталоны избыточного давления (манометры грузопоршневые) классов точности 0,005; 0,008; 0,01; 0,02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта №1339 от 29.07.2018 г. «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»
МИ 2429-97 ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)
ГОСТ 8.479-82 ГСИ. Манометры избыточного давления грузопоршневые. Методы и средства поверки
ТУ 26.51.52-002-21511288-2018 Манометры грузопоршневые МП-25; МП-40; МП-60; МП-100; МП-160; МП-250; МП-400; МП-600; МП-1000. Технические условия
| Зарегистрировано поверок | 2034 |
| Поверителей | 43 |
| Актуальность данных | 21.11.2024 |
