Система измерений количества нефтепродуктов АНП НПС "Черкассы-ПП", 75901-19

Назначение

Система измерений количества нефтепродуктов АНП НПС «Черкассы-1111» (далее -система) предназначена для измерений и регистрации объема, массы, температуры и плотности светлых нефтепродуктов (далее - нефтепродукт) отпускаемых при герметизированном (закрытом) верхнем дозированном автоматизированном наливе в автоцистерны, прицепы-цистерны и полуприцепы-цистерны (далее - цистерны), обработки, сбора и передачи результатов измерений в учетную систему верхнего уровня при учетнорасчетных операциях на автоналивном пункте НПС «Черкассы-ПП» АО «Транснефть-Урал».

Описание

Принцип действия системы основан на прямом методе динамических измерений объема, массы и температуры нефтепродуктов в потоке при проведении операций налива в цистерны. Измерение плотности нефтепродуктов при проведении операций налива в цистерны осуществляется косвенном методом в соответствии с аттестованной методикой измерений.

При наливе дозы по заданию, поступающему из автоматизированного рабочего места оператора (АРМ-оператора), заданное значение отгружаемого количества нефтепродукта обрабатывается и отсылается в блок измерений и обработки информации (БИОИ). Данные об отпущенной массе (объеме) и температуре нефтепродукта от измерительного преобразователя счетчика-расходомера массового поступают в БИОИ. Связь между счетчиком-расходомером массовым и БИОИ осуществляется по цифровому интерфейсу RS-485.

БИОИ производит обработку результатов измерений массы (объема) и температуры отпущенного нефтепродукта, сравнивает с заданным значением отгружаемого количества нефтепродукта с фактически отпущенным количеством в реальном масштабе времени, и при равенстве этих значений выдает управляющий сигнал на прекращение налива. Значение измеренной массы отпущенного нефтепродукта передается на АРМ оператора и далее в систему учета и контроля предприятия.

Система состоит из 4 устройств налива, имеющие по 2 поста налива, в которые входят:

- восемь установок измерительных, каждая из которых состоит из:

-    счетчика-расходомера массового Micro Motion CMF300, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 45115-16 (8 шт.);

-    БИОИ - системы управления модульной B&R X20, регистрационный номер 57232-14 (8 шт.);

-    электронасосного агрегата КМ 100-80-170Е-м;

-    управляемой запорной арматуры (затворы дисковые межфланцевые DN80, кран шаровой DN15, клапан электромагнитный отсечной);

-    обратного клапана, после сепарационной емкости, с фильтрующим элементом и дыхательным клапаном;

-    вспомогательного оборудования;

-    маномеров показывающих МП-160-У, регистрационный номер 44970-15;

-    консоль верхнего герметичного налива в автоцистерны, исполнение (левостороннее/правостороннее);

-    сигнализатор предельного уровня камертонного типа;

-    блок заземления автоцистерн;

-    наливная арматура из труб, связанных герметичными шарнирными соединениями, дающими возможность центрирования наливной трубы по отношению к горловине автомобильной цистерны;

-    АРМ оператора.

АРМ оператора представляет собой персональный компьютер с установленным программным обеспечением (ПО), далее - внешнее ПО (ВПО) и выполняет следующие функции:

-    передачу в БИОИ заданного в системе учета и контроля количества нефтепродукта для отпуска в цистерны на постах налива;

-    отображение и регистрация заданного и измеренного значения массы (объема) нефтепродуктов;

-    передачу результатов измерений массы, объема, плотности и температуры нефтепродуктов в систему учета и контроля предприятия по каждой отгруженной партии нефтепродуктов (для контроля отгружаемого нефтепродукта заказчикам).

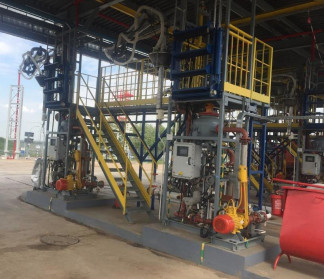

Общий вид поста налива и системы представлены на рисунках 1 и 2.

Схемы пломбировки от несанкционированного доступа, для нанесения знака поверки на фланцы счетчиков-расходомеров массовых и шкаф БИОИ представлены на рисунках 3 и 4.

г

Схема пломбировки фланцев счетчика-расходомера массового Micro Motion CMF300

Рисунок 3 - Схема пломбировки преобразователя и фланцы счетчиков-расходомеров массовых

Программное обеспечение

Система измерений количества нефтепродуктов АНП НПС «Черкассы-ПП» имеет резидентное ПО и ВПО.

Резидентное ПО устанавливается в БИОИ (систему управления модульную B&R X20) при изготовлении системы, в процессе эксплуатации не может быть модифицировано, загружено или прочитано через какой-либо интерфейс и служит для: обработки результатов измерений, получаемых от средств измерений, входящих в состав системы.

ВПО устанавливается на АРМ оператора, защищено с помощью авторизации пользователя, паролей и ведения журнала событий, и служит для формирования отчетов по результатам измерений, управления наливом и передача результатов измерений в вышестоящие системы учета.

Метрологические характеристики системы определены с учетом применения ПО.

В соответствии с Р 50.2.077-2014 уровень защиты ПО БИОИ «высокий», а ВПО «средний».

Идентификационные данные резидентного ПО и ВПО приведены в таблицах 1 и 2 соответственно.

Таблица 1 - Идентификационные данные резидентное ПО БИОИ

Технические характеристики

Таблица 3 - Метрологические характеристики

Т аблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на маркировочную табличку, крепящуюся снаружи на функциональные блоки системы в виде наклейки, и на титульный лист руководства по эксплуатации типографским способом.

Таблица 5 - Комплектность средства измерений

Поверка

осуществляется по документу МЦКЛ.0264.МП «ГСИ. Система измерений количества нефтепродуктов АНП НПС «Черкассы-ПП». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 29.03.2019 г.

Основные средства поверки:

-    вторичный эталон единицы массы (объема) жидкости по приложению к приказу Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости (установка поверочная средств измерений объема и массы УПМ (исполнение УПМ 2000), регистрационный номер 45711-10;

-    рабочий эталон единицы температуры 3-го разряда по ГОСТ 8.558-2009, термометр лабораторный электронный ЛТ-300, регистрационный номер 45711-16;

-    плотномер ПЛОТ-3 (ПЛОТ-3Б-1П), регистрационный номер 20270-12.

Допускается применение аналогичных средств поверки, обеспечивающих определение

метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и на пломбы, как показано на рисунках 3 и 4.

Сведения о методах измерений

изложены в документе МЦКЛ.0426.М-2019 «ГСИ. Методика (метод) измерений. Плотность нефтепродуктов. Методика измерений системой измерений количества нефтепродуктов АНП НПС «Черкассы-ПП», свидетельство об аттестации методики (метода) измерений № RA.RU.311313/ МИ-126-19 от 29.03.2019 г.

Нормативные документы, устанавливающие требования к системе измерений количества нефтепродуктов АНП НПС «Черкассы-ПП»

Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе к показателей точности измерений

Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
