Счетчики тепла ЭКО НОМ СТУ, 75903-19

Назначение

Счетчики тепла ЭКО НОМ СТУ (далее - теплосчетчики) предназначены для измерений объема, объемного расхода, температуры, разности температур теплоносителя в закрытых системах тепло- и водоснабжения, вычисления количества тепловой энергии и отображения тепловой мощности.

Описание

Принцип действия теплосчетчиков состоит в измерении первичными преобразователями теплосчетчиков количества объема, объемного расхода, температуры, разности температур, последующей обработке информации по заданному алгоритму и преобразовании полученных аналоговых сигналов в цифровые.

Конструктивно теплосчетчики состоят из:

-    одного датчика объемного расхода;

-    двух пар термопреобразователей сопротивления;

-    вычислителя.

На индикаторном устройстве вычислителя отображаются следующие параметры:

-    количество тепловой энергии, Гкал (кВт-ч; ГДж);

-    тепловая мощность, Г кал/ч (кВт);

-    объемный расход теплоносителя в подающем трубопроводе, м3/ч;

-    объем теплоносителя в подающем трубопроводе, м3;

-    температура теплоносителя в подающем и обратном трубопроводах, °С;

-    разность температур теплоносителя в подающем и обратном трубопроводах, °С;

-    текущее время, ч;

-    текущая дата.

Емкость архива теплосчетчиков не менее 1440 ч.

В архиве энергонезависимой памяти теплосчетчиков хранятся результаты измерений, диагностическая информация и накапливаются следующие интервалы времени:

-    время штатной работы теплосчетчиков, ч;

-    время действий нештатных ситуаций, ч.

Теплосчетчики обеспечивают дистанционную передачу данных через интерфейсы типа импульсный выход (открытый коллектор), RS-485 и (или) через каналы беспроводной связи (радиоканал) посредством встроенного радиомодуля.

Изготавливаются следующие модели теплосчетчиков, отличающиеся номинальным расходом, конструктивными особенностями: ЭКО НОМ СТУ 15.1, ЭКО НОМ СТУ 15.2, ЭКО НОМ СТУ 20.

Датчики объемного расхода теплосчетчиков могут устанавливаться на подающий или обратный трубопровод при установке в закрытых системах.

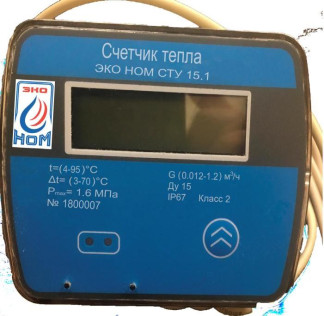

Общий вид теплосчетчиков с местами пломбировки от несанкционированного доступа показан на рисунке 1.

Рисунок 1 - Общий вид теплосчетчиков

Программное обеспечение

Теплосчетчики имеют встроенное программное обеспечение (далее - ПО), которое является метрологически значимым и устанавливается в интегрированной памяти при изготовлении. Нормирование метрологических характеристик теплосчетчиков проведено с учетом влияния встроенного ПО.

Встроенное ПО теплосчетчиков предназначено для измерений температуры, разности температур, объёма теплоносителя, текущего времени, вычислений расхода теплоносителя, количества тепловой энергии, архивирования и передачи измеренных и вычисленный параметров теплоснабжения. Теплосчётчики могут комплектоваться цифровым интерфейсом RS-485 для подключения к персональному компьютеру, автоматизированным диспетчерским или измерительным системам.

Конструкция теплосчетчиков исключает возможность несанкционированного влияния на встроенное ПО теплосчетчиков и измерительную информацию.

Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с Р 50.2.077-2014.

Идентификационные данные встроенного ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные встроенного ПО

Технические характеристики

Окончание таблицы 2_

1)    - Обозначения в соответствии с ГОСТ Р ЕН 1434-1-2011;

2)    - Gs (qs1)) - предельно допустимое значение расхода, при котором теплосчетчики функционируют в диапазоне расходов от GB до Gs не более 1 ч в день и не более 200 ч в год без превышения максимально допускаемой погрешности;

3)    - G (q1))- измеренное значение объемного расхода теплоносителя, м3/ч;

4)    - t - измеренное значение температуры прямого или обратного потоков теплоносителя, °С;

5)    - - минимальное значение разности температуры, °С;

6)    - В зависимости от выбранного интерфейса, частоты опроса теплосчетчиков и замены элементов питания.

Знак утверждения типа

наносится на переднюю панель теплосчетчиков любым технологическим способом, обеспечивающим четкое изображение и сохраняемость, и на титульный лист паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность теплосчетчиков

Поверка

осуществляется по документу ИЦРМ-МП-039-19 «Счетчики тепла ЭКО НОМ СТУ. Методика поверки», утвержденному ООО «ИЦРМ» 23.04.2019 г.

Основные средства поверки:

-    рабочий эталон 3-го разряда по приказу Росстандарта от 27.02.2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объем жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости. Часть 1»;

-    термостаты переливные прецизионные ТПП-1 (регистрационный номер в Федеральном информационном фонде 33744-07);

-    термометры сопротивления платиновые ТСПВ-1 (регистрационный номер в Федеральном информационном фонде 50256-12);

-    измеритель температуры многоканальный прецизионный МИТ 8.10М (регистрационный номер в Федеральном информационном фонде 19736-11);

-    секундомер электронный с таймерным выходом СТЦ-2М (регистрационный номер в Федеральном информационном фонде 65349-16).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.

Знак поверки наносится на пломбы теплосчетчиков в соответствии с рисунком 1, а также в паспорт и (или) свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования

ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
