Государственный реестр средств измерений

Термопреобразователи сопротивления XPS, 75906-19

Термопреобразователи сопротивления XPS, (далее ТС) предназначены для измерений температуры неагрессивных жидких, сыпучих и газообразных сред. ТС могут использоваться в различных отраслях промышленности, в том числе и во взрывоопасных зонах.
Карточка СИ
Номер в госреестре 75906-19
Наименование СИ Термопреобразователи сопротивления
Обозначение типа СИ XPS
Изготовитель Компания "Thermo Electric Instrumentation B.V.", Нидерланды
Год регистрации 2019
Срок свидетельства 19.08.2024
МПИ (интервал между поверками) 2 года
Описание типа скачать
Методика поверки скачать

Назначение

Термопреобразователи сопротивления XPS, (далее ТС) предназначены для измерений температуры неагрессивных жидких, сыпучих и газообразных сред. ТС могут использоваться в различных отраслях промышленности, в том числе и во взрывоопасных зонах.

Описание

Принцип действия ТС основан на явлении изменения электрического сопротивления металлов при изменении их температуры. Величина изменения электрического сопротивления определяется типом материала чувствительного элемента и величиной изменения температуры.

Измерительным узлом является чувствительный элемент (ЧЭ), представляющий собой бифилярную намотку из платиновой проволоки. ЧЭ помещен в защитную арматуру из нержавеющей стали.

ЧЭ при помощи соединительных проводов выводится на соединительную головку. Исполнения ТС различаются схемой подключения ЧЭ, количеством ЧЭ, типом соединительной головки, а также диаметром и длиной погружной части.

ТС изготавливаются в обычном и во взрывозащищенном исполнении.

Информация об исполнении ТС зашифрована в коде полного условного обозначения

1

2

3

4

5

6

7

8

9

10

11

12

13

X

P

S

4 - маркировка взрывозащиты (1 - 2ExiaII5X; 2 - 0ExiaIICT6X или 0ExiaIICT4X; 3 -

1ExdIICT6X);

5    - количество ЧЭ;

6    - тип головки;

7-8 - термоколодец (гильза);

9 - схема подключения ТС (O - 2-х проводная; P - 3-х проводная; Q - 4-х проводная); 10-13 - длина погружной части.

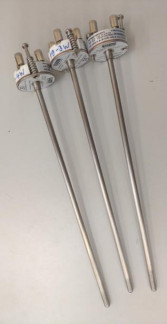

Общий вид термометров приведен на рисунке 1

Рисунок 1 - Общий вид термопреобразователей сопротивления XPS (обычное и взрывозащищенное

исполнение)

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Тип чувствительного элемента

Pt100

Количество чувствительных элементов

1 или 2

Диапазон измерений температуры, °С

от -200 до +550

Класс допуска по ГОСТ 6651-2009

класс А в диапазоне от -100 до +450 °С, класс В в диапазоне от -200 до +500 °С

Температурный коэффициент, °С-1

0,00385

Пределы допускаемой абсолютной погрешности, °С

класс А ±(0,15 + 0,002-^изм|),* класс В ±(0,3 + 0,005-^изм|)

Схема внутренних соединений

двух-, трех- или четырехпроводная

* - 1:изм - измеренная температура

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Сопротивление изоляции, МОм, не менее

10

Длина погружаемой части, мм

от 145 до 6000

Диаметр погружаемой (монтируемой) части, мм

6,0 для обычного исполнения от 6,0 до 20 для взрывозащищенного исполнения

У словия эксплуатации

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от -40 до +80 от 0 до 95 (без конденсации)

Масса, кг, не более

0,3+0,001L**

Наработка на метрологический отказ, ч, не менее Средний срок службы, лет

40000

10

** - L - длина погружной части в мм

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на корпус преобразователя в виде наклейки.

Комплектность

Таблица 3 - Комплектность ТС

Наименование

Обозначение

Количество

Т ермопреобразователь сопротивления

XPS

1 шт.

Паспорт

1 экз.

Поверка

осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

- термометр цифровой прецизионный DTI-1000, диапазон измерений от -50 °С до +650 °С, пределы допускаемой погрешности: ±0,031 °С (в диапазоне от -50 до +400 °С), ±0,061 °С (в диапазоне св. +400 °С), регистрационный номер в Федеральном информационном фонде 15595-12;

-    термостат переливной прецизионный ТПП-1.1, диапазон воспроизводимой температуры от -40 до +100 °С, регистрационный номер в Федеральном информационном фонде 33744-07;

-    преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых термопреобразователей сопротивления с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний

ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки
