Преобразователи термоэлектрические XPS, 75907-19

75907-19
Преобразователи термоэлектрические XPS, (далее ТП) предназначены для измерений температуры неагрессивных жидких, сыпучих и газообразных сред. ТП могут использоваться в различных отраслях промышленности, в том числе и во взрывоопасных зонах.
Карточка СИ
Номер в госреестре 75907-19
Наименование СИ Преобразователи термоэлектрические
Обозначение типа СИ XPS
Изготовитель Компания "Thermo Electric Instrumentation B.V.", Нидерланды
Год регистрации 2019
Срок свидетельства 19.08.2024
МПИ (интервал между поверками) 2 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Преобразователи термоэлектрические XPS, (далее ТП) предназначены для измерений температуры неагрессивных жидких, сыпучих и газообразных сред. ТП могут использоваться в различных отраслях промышленности, в том числе и во взрывоопасных зонах.

Описание

Принцип действия ТП основан на преобразовании тепловой энергии в ТЭДС термопары при наличии разности температуы между горячим спаем и свободными концами. Термопара -два проводника из разнородных материалов, соединенных на одном конце и образующих часть устройства, использующего термоэлектрический эффект для измерений температуры.

Чувствительный элемент (ЧЭ) термопреобразователя - термопара типа J, К или Т. В термопарах положительный термоэлектрод - железо, а отрицательный - константан для типа J, положительный - хромель, отрицательный - алюмель для типа К, положительный - медь, отрицательный - константан для типа T. Свободные концы подсоединены к соединительной головке к контактным клеммам. Исполнения ТП различаются типом ЧЭ, количеством ЧЭ, типом соединительной головки, а также диаметром и длиной погружной части.

ТП изготавливаются в обычном и во взрывозащищенном исполнении.

Информация об исполнении ТП зашифрована в коде полного условного обозначения

1

2

3

4

5

6

7

8

9

10

11

12

13

X

P

S

4

- маркировка взрывозащиты (1 - 2ExiaII5X; 2 - 0

T

xi

E

Г6Х или 0ExiaIICT4X; 3 - 1ExdIICT6X);

5    - количество ЧЭ;

6    - тип головки;

7-8 - термоколодец (гильза);

9 - тип ЧЭ (J - термопара типа J (ЖКн); К - термопара типа К (ХА); Т - термопара типа Т(МКн); 10-13 - длина погружной части.

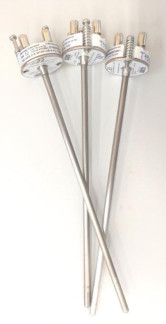

Общий вид термометров приведен на рисунке 1

Рисунок 1 - Общий вид преобразователей термоэлектрических XPS (обычное и взрывозащищенное

исполнение)

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Тип чувствительного элемента

J (ЖКн), K (ХА), T (МКн)

Количество чувствительных элементов

1 или 2

Диапазон измерений температуры*, °С

от -40 до +750 для типа J от -40 до +1200 для типа К от -40 до +350 для типа T

Класс допуска по ГОСТ 6616-94

1 или 2

Пределы допускаемой абсолютной погрешности температуры, °С

для типов J и K ±1,5 (от -40 до +375 °С), ±0,004Чизм** (св. +375 °С) для класса 1;

±2,5 (от -40 до +333 °С), ±0,0075Чизм (св. +333 °С) для класса 2 для типа Т ±0,5 (от -40 до +125 °С), ±0,004Чизм (св. +125 °С) для класса 1;

±1,0 (от -40 до +133 °С), ±0,0075Чизм (св. +133 °С) для класса 2

*- Указан полный диапазон измерений. Диапазон измерений ТП ограничен используемым материалом изоляции или защитной гильзы и указан в паспорте;

**- ^зм - измеренная температура

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение

Материал корпуса монтажной части

сталь SS 316 для типов J и Т сталь Inconel 600 для типа К

Сопротивление изоляции, МОм, не менее

10

Длина погружаемой части, мм

от 145 до 6000

Диаметр погружаемой (монтируемой) части, мм

4,8, 6,0 или 6,4 для обычного исполнения от 4,8 до 20 для взрывозащищенного исполнения

Условия эксплуатации

-    температура окружающей среды, °С

-    относительная влажность воздуха, %

от -40 до +80 от 0 до 95 (без конденсации)

Масса, кг, не более

0,3+0,002 L**

Наработка на метрологический отказ, ч, не менее Средний срок службы, лет

40000

10

** - L - длина погружной части в мм

Знак утверждения типа

наносится на титульный лист эксплуатационной документации типографским способом и на корпус преобразователя в виде наклейки.

Таблица 4 - Комплектность ТП

Наименование

Обозначение

Количество

Преобразователь термоэлектрический

XPS

1 шт.

Паспорт

1 экз.

Методика поверки

МП 2411-0166 -2019

1 экз. на партию

Поверка

осуществляется по документу МП 2411-0166-2019 «ГСИ. Преобразователи термоэлектрические XPS. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 мая 2019 г. Основные средства поверки:

-    термометры сопротивления эталонные ЭТС-100, регистрационный номер в Федеральном информационном фонде 19916-10;

-    преобразователь сигналов ТС и ТП прецизионный «Теркон», регистрационный номер в Федеральном информационном фонде 23245-08;

-    термостаты переливные прецизионные ТПП-1, регистрационный номер в Федеральном информационном фонде 33744-07;

-    преобразователь термоэлектрический платинородий-платиновый эталонный НПО, регистрационный номер в Федеральном информационном фонде 1442-00.

-    калибратор температуры эталонный КТ-1100, регистрационный номер в Федеральном информационном фонде 26113-03.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых преобразователей термоэлектрических с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры ГОСТ 6616-94 Преобразователи термоэлектрические. Общие технические условия ГОСТ 8.338-2002 ГСИ. Преобразователи термоэлектрические. Методика поверки Техническая документация компании «Thermo Electric Instrumentation», Нидерланды
