| Номер в госреестре | 75908-19 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | Weser HM |
| Изготовитель | Общество с ограниченной ответственностью «ВЕЗЕР-Комплект» (ООО «ВЕЗЕР-Комплект»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Теплосчетчики Weser HM (далее - теплосчетчики) предназначены для измерений количества тепловой энергии, тепловой мощности, объёмного расхода (объёма) теплоносителя, температуры, разности температур в системах теплоснабжения, а также измерении текущего времени.
Принцип действия теплосчетчиков состоит в обработке вычислителем измерительных сигналов, поступающих от датчика объёмного расхода теплоносителя, датчиков температуры, вычисления и отображения на индикаторном устройстве вычислителя (далее - индикаторное устройство) результатов измерений:
- количества тепловой энергии, Г кал;
- текущей тепловой мощности, Г кал/ч;
- текущего объёмного расхода теплоносителя в подающем или обратном трубопроводах,
м3/ч;
- объёма теплоносителя в подающем или обратном трубопроводах, м3;
- температуры теплоносителя в подающем и обратном трубопроводах, °С;
- разности температур теплоносителя в подающем и обратном трубопроводах, °С;
- текущей даты дд.мм.гггг;
- текущего времени, чч.мм.сс;
- время работы в штатном режиме, ч;
- серийный номер.
Конструктивно теплосчетчики представляют собой единый теплосчетчик по ГОСТ Р ЕН 1434-1-2011 и состоят из:
- датчика объёмного расхода теплоносителя;
- пары датчиков температуры;
- вычислителя.
Теплосчетчики выпускаются в следующих модификациях:
- Weser HM - теплосчетчики, укомплектованные крыльчатыми датчиками объёмного расхода теплоносителя;
- Weser HM Ultra - теплосчетчики, укомплектованные ультразвуковым датчиками объёмного расхода теплоносителя.
Модификации теплосчетчиков имеют различные исполнения, отличающиеся интерфейсами связи, а также диапазонами измерения объёмного расхода.
В энергонезависимой памяти теплосчетчика хранятся результаты измерений, диагностическая информация и накапливаются данные о времени штатной работы теплосчетчика, ч.
Ёмкость архива теплосчетчика не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года.
Теплосчетчики опционально обеспечивают дистанционную передачу информации через интерфейсы типа: оптический интерфейс или импульсный выход или M-Bus или RS-485.

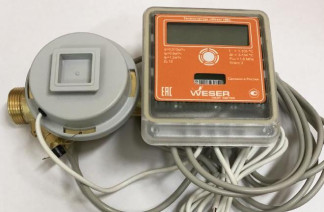

Общий вид теплосчетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака изготовителя и/или поверки представлены на рисунке 2.
а) модификации Weser HM б) модификации Weser HM Ultra
Рисунок 1 - Общий вид теплосчетчиков
а) схема пломбировки термопреобразователя б) схема пломбировки термопреобразователя сопротивления на теплосчетчиках сопротивления на теплосчетчиках
модификации Weser HM модификации Weser HM Ultra
в) схема пломбировки термопреобразователя сопротивления на трубопроводе
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места
нанесения знака изготовителя и/или поверки
Теплосчетчики имеют встроенное программное обеспечение (ПО) «USMeter2_V1», которые устанавливается (прошивается) в памяти вычислителя при изготовлении, в зависимости от модификации теплосчетчиков. В процессе эксплуатации ПО не может быть изменено, т.к. конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО предназначено для сбора, преобразования, обработки, отображения на индикаторном устройстве вычислителя и передачи во внешние измерительные системы результатов измерений и диагностической информации.
Нормирование метрологических характеристик теплосчетчиков проведено с учётом влияния ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | USMeter2 V1 |
| Номер версии (идентификационный номер) ПО, не ниже | 1.X |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | ||
| Диаметр условного прохода, DN, мм | 15 | 20 | |
| Минимальный объёмный расход, qi, м3/ч | 0,012 | 0,030 | 0,050 |
| * 3 Максимальный объёмный расход , qp, м /ч | 0,6 | 1,5 | 2,5 |
| Предельный объёмный расход , qs, м /ч | 1,2 | 3 | 5 |
| Диапазон измерений температуры теплоносителя, °С | от 1 до 105 | ||
| Диапазон измерений разности температур теплоносителя, °С | от 3 до 104 | ||
| Пределы допускаемой относительной погрешности измерений объёмного расхода (объёма) теплоносителя , % | ±(2+0,02- qp /q), но не более ±5 | ||
| Пределы допускаемой относительной погрешности измерений разности температур теплоносителя, % | ±(0,5+3- Atmin/ At) | ||
| Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С | ±(0,6+0,004 t) | ||
| Пределы допускаемой относительной погрешности измерений количества тепловой энергии (тепловой мощности), % | ±(3+4-Atmin/At+0,02- qp /q) | ||
| Пределы допускаемой относительно погрешности измерений текущего времени, % | ±0,05 | ||
| Максимальное рабочее избыточное давления теплоносителя, МПа | 1,6 | ||
| Максимальная потеря давления при qp, МПа, не более | 0,025 | ||
| 17.03.2014 № 99/пр «Об ловой энергии, етчик модификации Weser HM (не более 200 ч в год). Для о. сходов от qi до qs. е значение объёмного расхода ператур прямого и обратного атуры прямого или обратного | |||
| *- Gmax - в соответствии с Приказом Минстроя России от утверждении Методики осуществления коммерческого учета те теплоносителя». **- З начение объёмного расхода, при котором теплосч функционирует в течение коротких промежутков времени модификации Weser HM Ultra время работы при qs не ограничен *** - пределы погрешности приведены для диапазона ра Примечание - Обозначения в таблице: q - измереннс теплоносителя, м /ч; At - измеренное значение разности тем потоков теплоносителя, °С; t - измеренное значение темпер потоков теплоносителя, °С. | |||
| Наименование характеристики | Значение | |
| Диаметр условного прохода, DN, мм | 15 | 20 |
| Рабочие условия эксплуатации: - диапазон температуры окружающего воздуха, °С, при: а)эксплуатации б) хранении - диапазон относительной влажности воздуха, % - диапазон атмосферного давление, кПа | от +5 до +50 от -40 до +55 от 20 до 95 от 61 до 106,7 | |
| Напряжение элемента питания постоянного тока, В | 3,6 | |
| Срок службы элемента питания, лет, не менее | 6 | |
| Степень защиты по ГОСТ 14254-2015 | IP54 | |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 110 х 102 х 80 | 130 х 102 х 90 |
| Масса, г, не более | 885 | 965 |
наносится на вычислитель теплосчетчика любым технологическим способом, обеспечивающим чёткое изображение этого знака, его стойкость к внешним воздействующим факторам, а также сохраняемость, и на титульном листе паспорта типографским способом.
Таблица 4 - Комплектность теплосчетчика
| Наименование | Обозначение | Количество |
| Теплосчетчик | Weser HM* | 1 шт. |
| Паспорт | ПС 26.51-001-28163212 | 1 экз. |
| Методика поверки | МЦКЛ.0269.МП | 1 экз. на партию |
| Комплект монтажных частей и принадлежностей* | - | 1 комплект |
| *- Модификация теплосчетчика и наличие комплекта и принадлежностей определяется договором на поставку. | монтажных частей | |
осуществляется по документу МЦКЛ.0269.МП «ГСИ. Теплосчетчики Weser HM. Методика поверки», утвержденному ЗАО КИП «МЦЭ» 24.05.2019 г.
Основные средства поверки:
- рабочий эталон 2-го разряда части 1 приказа Росстандарта от 07.02.2018 г. № 256;
- термостаты переливные прецизионные ТПП-1, рег. № 33744-07;
- рабочий эталон 3-го разряда по ГОСТ 8.558-2009 (термометр сопротивления платиновый вибропрочный ТСПВ-1, рег. № 50256-12);
- измеритель температуры многоканальный прецизионный МИТ 8-15, рег. № 19736-11. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в соответствующий раздел документа ПС 26.51-001-28163212 «Теплосчетчики Weser HM. Паспорт» и/или на бланк свидетельства о поверке, а также на пломбы теплосчетчика в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходом жидкости
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ Р ЕН 1434-1-2011 Теплосчетчики. Часть 1. Общие требования
ГОСТ Р 51649-2014 Теплосчетчики для водяных систем теплоснабжения. Общие технические условия
ТУ 26.51-001-28163212-2019 Теплосчетчики Weser HM. Технические условия
