| Номер в госреестре | 75909-19 |
| Наименование СИ | Расходомеры-счетчики ультразвуковые |
| Обозначение типа СИ | Prosonic Flow 92F |
| Изготовитель | "Endress+Hauser Flowtec AG", Швейцария |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Расходомеры-счетчики ультразвуковые Prosonic Flow 92F (далее - расходомеры) предназначены для измерений объемного расхода и объема различных жидкостей.
Принцип измерения объемного расхода основан на измерении разности времен прохождения ультразвукового сигнала при его распространении в направлении потока жидкости и против. Разность времен прохождения сигналов прямо пропорциональна скорости потока при условии, что оба сигнала проходят одинаковое расстояние. По измеренной скорости потока и заданной площади поперечного сечения трубопровода вычисляются объемный расход и прошедший объем жидкости.
Расходомер состоит из первичного преобразователя Prosonic Flow F Inline и электронного блока Prosonic Flow 92, смонтированных компактно в единую механическую конструкцию.
Первичный преобразователь представляет собой две пары приемно-передающих акустических преобразователей, установленных в корпусе расходомера. Акустические преобразователи обеспечивают излучение и прием ультразвуковых сигналов (УЗС) под углом к оси трубопровода.
Корпус первичного преобразователя расхода выполнен из нержавеющей стали, стойкой к морской воде. Присоединение корпуса к трубопроводу фланцевое.
Электронный блок представляет собой микропроцессорное устройство, которое управляет измерительным процессом расходомера, возбуждает ультразвуковые колебания, измеряет разность времени прохождения УЗС, рассчитывает объемный расход и прошедший объем жидкости, а также осуществляет периодическую самодиагностику расходомера.
Для применения расходомера в составе узлов учета предусмотрено пломбирование корпуса электронного блока.

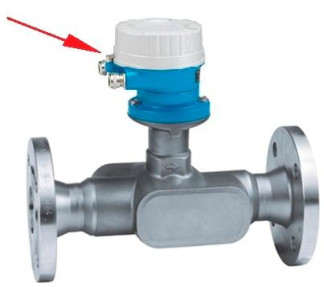

Общий вид расходомера и место пломбирования (указано стрелкой) представлены на рисунке 1
Расходомеры имеют встроенное ПО Prosonic Flow Amplifier, обеспечивающее обработку сигналов от первичного преобразователя.
Для обслуживания, настройки, диагностики расходомера с персонального компьютера служит сервисная программа FieldCare, не являющаяся метрологически значимой. Идентификационные данные ПО, приведены в таблице 1.
Таблица 1- Идентификационные данные ПО
| Идентификационные данные (признаки) | Значения |
| Наименование ПО | Prosonic Flow Amplifier |
| Идентификационное наименование ПО | SW-REV.AMP |
| Номер версии (идентификационный номер) ПО * | V1.0x.xx |
| Цифровой идентификатор ПО | - |
| * Обозначение «х» в записи номера версии заменяет элементы, отвечает за метрологически незначимую часть | |
Уровень защиты ПО расходомеров-счетчиков ультразвуковых Prosonic Flow 92F от непреднамеренных и преднамеренных изменений «высокий» в соответствии Р 50.2.077-2014. Нормирование метрологических характеристик приведено с учетом того, что программное обеспечение является неотъемлемой частью расходомеров.
Таблица 2- Метрологические характеристики
| Наименование характеристики | Значение | ||
| Условный диаметр трубопровода, мм | 25 | 150 | 200 |
| Диапазон измерений объемного расхода жидкости, м3/ч | от 0,54 до 18 | от 18 до 600 | от 36 до 1200 |
| Пределы допускаемой относительной погрешности измерений объемного расхода и объема жидкости (5),%: в диапазоне расходов 0,03Qmax <Q< 0,1Qmax в диапазоне расходов 0,1Qmax <Q< Qmax Qmax - максимальное значение диапазона измерений | ±2,5 ±1,5 | ||
Таблица 3- Основные технические характеристики
| Наименование характеристики | Значение | ||
| Условный диаметр трубопровода, мм | 25 | 150 | 200 |
| Диапазон скоростей потока, м/с | от 0,5 до 10 | ||
| Максимальное рабочее давление, МПа | 1,6 | ||
| Диапазон температуры жидкости, °С | от -2 до +50 | ||
| Температура окружающей среды, °С | от -40 до +60 | ||
| Напряжение питания постоянного тока, В | от 12 до 35 | ||
| Вид выходного сигнала: токовый выход, мА | от 4 до 20 | ||
| Г абаритные размеры (длина, ширина, высота), мм, не более | 300; 149; 342 | 400; 285; 582 | 400;340;635 |
| Масса, кг, не более | 10 | 33 | 44 |
наносится на корпус расходомера методом наклейки и на титульные листы эксплуатационной документации типографским способом.
Таблица 4 -Комплектность расходомера
| Наименование | Обозначение | Коли чество |
| Расходомер-счетчик ультразвуковой Prosonic Flow 92F (заводские №№ L1036102000, L1036502000, KC0B7702000, L1036702000, L1036302000, L1036802000, L1036402000, L1036602000, KC16CB19000, KC16CA19000, KC16C919000, KC16CC19000, KC16CD19000, KC16CE19000, L1036202000, N11A7E02000, N11A7C02000, N11A8102000, N11A7D02000, N11A7F02000, N11A7B02000, N11A7A02000, N11A8002000, MC142302000, MC21C619000, MC21C519000, MC21C719000, MC21C419000, MC21CF19000, MC21DO19000, M50AD502000, M50AD602000, M50AD702000, M50AD802000, M50AD902000, M50ADA02000, M50ADB02000, M50ADC02000, LA121819000, LA121A19000, LA121F19000, M506FB02000, LA124119000, LA124219000, LA122419000) | Prosonic Flow 92F | 45 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Паспорт | - | 45 экз. |
| Методика поверки | МП 2550-03442019 | 1 экз. |
осуществляется по документу МП 2550-0344-2019 «ГСИ. Расходомеры-счетчики ультразвуковые Prosonic Flow 92F Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 26.02.2019.
Основные средства поверки:
- устройство имитационно-поверочное FieldCheck (регистрационный номер 36934-12). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и/или в паспорт, а также на навесную пломбу методом давления, место нанесения указано на рисунке 1.
приведены в эксплуатационном документе.
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 44 |
| Поверителей | 2 |
| Актуальность данных | 16.09.2024 |
