| Номер в госреестре | 75910-19 |
| Наименование СИ | Вычислители количества теплоты |
| Обозначение типа СИ | ВКТ-5 |
| Изготовитель | Общество с ограниченной ответственностью «ИВТрейд» (ООО «ИВТрейд»),г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вычислители количества теплоты ВКТ-5 (далее-вычислители) предназначены для измерений выходных сигналов измерительных преобразователей параметров теплоносителя (расхода, температуры, давления, объема, массы) и вычисления по результатам измерений, количества теплоты (тепловой энергии) в водяных и паровых системах теплопотребления.
Принцип действия вычислителей основан на преобразовании сигналов первичных измерительных преобразователей в информацию о параметрах измеряемой среды с последующим вычислением массы теплоносителя и тепловой энергии.
Вычислители предназначены для работы с первичными измерительными преобразователями:
-объемного расхода (объема) с выходным импульсным сигналом в диапазоне частот до 1000 Гц;
- объемного расхода с выходным сигналом постоянного тока в диапазонах (0-5), (0-20) и/или (4-20) мА;
- давления и перепада давления с выходным сигналом постоянного тока в диапазонах (0-5), (0-20) и/или (4-20) мА;
температуры - медными и платиновыми термопреобразователями сопротивления с номинальным сопротивлением 50, 100 и 500 Ом.
Вычислители обеспечивают:
- преобразование, вычисление, хранение и индикацию текущих, среднечасовых, среднесуточных и итоговых значений тепловой энергии и массы теплоносителя, а также количества измеряемой среды, перепада давления, расхода, температуры и давления;
-представление текущего времени и ведение календаря;
-диагностику работы вычислителя и/или измерительных преобразователей с регистрацией времени действия диагностируемых ситуаций;
-сбор, хранение и передачу измерительной и диагностической информации на внешние устройства посредством интерфейсов RS232, RS485 и Centronics;
-коррекцию индивидуальной характеристики преобразования и систематической температурной погрешности преобразователей (датчиков) расхода;
-регистрацию времени отсутствия напряжения питания и сохранение за указанное время измерительной и настроечной информации;
-формирование сигналов управления исполнительными механизмами в системах регулирования теплопотребления.
Емкость архива вычислителя не менее: часового - 60 суток; суточного - 6 месяцев, месячного (итоговые значения) - 3 года. При отключении электропитания данные в архиве вычислителя сохраняются не менее одного года. Количество записей в архиве диагностической информации не менее 256.
Алгоритмы вычислений тепловой энергии соответствуют требованиям документов МИ 2412-97 «ГСИ. Рекомендация. Водяные системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя» и МИ 2451-98 «ГСИ. Паровые системы теплоснабжения. Уравнения измерений тепловой энергии и количества теплоносителя».

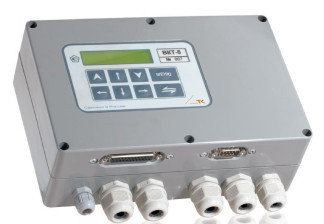

Вычислители выполнены в пластмассовом ударопрочном корпусе. Общий вид вычислителя приведен на рисунке 1.
В целях предотвращения несанкционированного доступа к узлам регулировки и к ПО, а также к элементам конструкции, предусмотрены места пломбирования, указанные на рис. 2.
Вычислители имеют встроенное программное обеспечение (ПО).
Основные функции частей программного обеспечения:
1) Блок расчета расходов и объемов предназначен для расчетов их значений по результатам измерений выходных сигналов расходомеров;
2) Блок расчета температур предназначен для расчетов значений температур и их разности по результатам измерений выходных сигналов термопреобразователей сопротивления;
3) Блок расчета давлений предназначен для расчетов их значений по результатам измерений выходных сигналов преобразователей давления;
4) Блок расчета масс и теплоты предназначен для расчетов их значений по результатам расчетов объемов, температур, разности температур и давлений;
5) Блок архивации предназначен для расчетов и хранения средних и итоговых значений всех измеряемых величин;
6) Блок обмена предназначен для вывода через последовательный порт измерительной, диагностической и настроечной информации на внешние устройства приема;
7) Блок индикации предназначен для визуального отображения на табло вычислителя измерительной, диагностической и настроечной информации;
8) Блок реального времени предназначен для измерения времени работы вычислителя, времени действия диагностируемых ситуаций, текущего времени и ведения календаря;
9) Блок диагностики предназначен для контроля значений измеренных параметров на соответствие заданным значениям и формирования диагностических сообщений;
10) Блок опроса клавиатуры предназначен для формирования команд управления работой вычислителя.
Уровень защиты программного обеспечения в соответствии с Р 50.2.077-2014 - высокий. Нормирование метрологических характеристик проведено с учетом того, что встроенное программное обеспечение является неотъемлемой частью вычислителей.
Таблица 1-Идентификационные данные ПО вычислителей
| Идентификационные данные (признаки) | Значения |
| Идентификационное наименование ПО | ВКТ-5 |
| Номер версии (идентификационный номер) ПО | 07.ХХ |
| Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода, вычисленная по алгоритму CRC-16) | 1Е6В |
| ХХ - идентификатор метрологически незначимой части ПО, представленный цифрами от 0 до 9 | |
Таблица 2 - Пределы допускаемых погрешностей при измерении, вычислении и преобразовании входных сигналов в показания измеряемых величин в рабочих условиях применения
| Измеряемая величина | Диапазон входного сигнала | Пределы допускаемой погрешности | Примечание |
| Расход, давление, перепад давления | от 0 до 5 мА | ±0,15 %; ±0,2 %* | Приведенная погрешность к верхнему пределу измерений измеряемой величины |
| от 0 (4)до 20мА | ±0,1 % | ||
| Объемный расход | от 0 до 1,0 кГц | ±0,1 % | Относительная погрешность |
| Объем | от 0 до 1,0 кГц | ±1 ед.мл.р. | Абсолютная погрешность **При номинальном сопротивлении 50 Ом. |
| Температура | от 0,05 до1,6 кОм | ±0,1 °С; ±0,15 °С** | |
| Разность температур | от 0,05 до1,6 кОм | ±0,05 °С | |
| Массовый расход, масса, объем | - | ±0,05 % | Относительная погрешность |
| Тепловая энергия | - | ±0,05 % | |
| Время | - | ±0,02 % | |
| *-в зависимости от применяемых первичных преобразователей | |||
Таблица 3 - Диапазоны преобразования входных сигналов в значения измеряемых величин
| Измеряемая величина, ед. измерений | Диапазон преобразования | |
| Расход, м3/ч (т/ч) | от 0 до 106 | |
| Давление, МПа (кгс/см2) | от 0 до 30 (от 0 до 300) | |
| Перепад давления, кПа | от 0 до 104 | |
| Теплоноситель - вода | от 0 до 150 | |
| Температура,°С | Теплоноситель - насыщенный пар | от 100 до 300 |
| Теплоноситель - перегретый пар | от 100 до 600 | |
| Разность температур, °С | от 3 до 147 | |
| Объем, м3; масса, | т; тепловая энергия, ГДж (Гкал) | от 0 до 107 |
| Наименование характеристики | Значение |
| Потребляемая мощность, В-А, не более | 5 |
| Габаритные размеры, мм, не более длина ширина высота | 225 180 80 |
| Степень защиты от внешних факторов | IP55 |
| Масса, кг, не более | 1,5 |
| Средняя наработка на отказ, ч | 75000 |
| Средний срок службы, лет | 12 |
| Таблица 5 - Условия эксплуатации вычислителей | |
| Наименование характеристики | Значение |
| Диапазон температур окружающего воздуха,°С | от +5 до +50 |
| Относительная влажность воздуха при температуре 35 °С, %, не более | 95 |
| Напряжение питание от сети переменного тока частотой (50 ± 1) Гц, В. | от 187 до 242 |
наносится на лицевую панель вычислителя методом шелкографии и титульный лист эксплуатационной документации типографским способом.
Таблица 6 - Комплектность вычислителей количества теплоты ВКТ-5
| Наименование | Обозначение | Количество |
| Вычислитель количества теплоты | ВКТ-5 | 1 |
| Заглушка пломбировочная | 1 | |
| Руководство по эксплуатации | ТНРВ.400880.028 РЭ | 1 |
| Паспорт | ТНРВ.400880.028 ПС | 1 |
| Методика поверки | ТНРВ.400880.028 РЭ - раздел 18 | 1 |
осуществляется по документу ТНРВ.400880.028 РЭ «Вычислители количества теплоты ВКТ-5. Руководство по эксплуатации» (раздел 18 «Методика поверки»), утвержденному ФГУП «ВНИ-ИМ им. Д.И. Менделеева» «15» марта 2019 г.
Основные средства поверки: стенд СКС6 (регистрационный номер 17567-09). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на крепежный винт защитного каркаса электронного модуля внутри корпуса прибора, как показано на рис.2.
приведены в эксплуатационном документе.
ГОСТ Р ЕН 1434-1-2011. Теплосчетчики. Часть 1. Общие требования ТУ 26.51.52-028-28692086-2018 Вычислители количества теплоты ВКТ-5. Технические условия
Технический регламент Таможенного Союза ТР ТС 020/2011 Электромагнитная совместимость технических средств
Технический регламент Таможенного Союза ТР ТС 004/2011 О безопасности низковольтного оборудования
