| Номер в госреестре | 75912-19 |
| Наименование СИ | Комплексы аппаратно-программные |
| Обозначение типа СИ | САДКО |
| Изготовитель | ООО "СДВК", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы аппаратно-программные «САДКО» (далее комплексы) предназначены для измерений скорости движения транспортных средств (далее ТС) в зоне контроля в автоматическом режиме, определения текущего времени, синхронизированного с национальной шкалой времени Российской Федерации UTC(SU) и определения места расположения комплексов.
Принцип действия комплексов:
- при измерении скорости движения ТС, основан на разности частот между излученным радиолокационным сигналом и сигналом, отраженным от движущихся ТС (эффект Доплера);
- при определении текущих значений времени и координат места расположения комплекса, основан на получении значений времени национальной шкалы координированного времени UTC (SU), и значений координат от приемника глобальной спутниковой системы ГЛОНАСС/GPS.
Фотовидеофиксация ТС в зоне контроля осуществляется оптическим методом с записью в кадр времени фиксации, координат места расположения комплекса и скорости ТС.
Комплексы изготавливаются в двух модификациях: стационарном и передвижном.
Стационарное исполнение состоит из блока фотовидеофиксации, блока радарного, блока коммутации. Передвижное исполнение состоит из блока фотовидеофиксации, радарного блока.
Блок фотовидеофиксации (далее БФ) выполнен в едином влагозащищенном и ударопрочном корпусе с элементами крепления и содержит: цифровую камеру с объективом, вычислитель с энергонезависимым накопителем данных, приемник глобальной спутниковой системы ГЛОНАСС/GPS, контроллер управления, модуль обогрева и вентиляции.
Блок радарный (далее БР) выполнен во влагозащищенном корпусе с элементами крепления.
Блок коммутации (далее БК) выполнен в едином влагозащищенном и ударопрочном корпусе и содержит: источник питания, автоматический выключатель.
Стационарное исполнение предназначено для работы в непрерывном режиме в течение не ограниченного промежутка времени, размещается на опорах, стойках и других элементах обустройства автомобильных дорог.
Передвижное исполнение предназначено для работы в непрерывном режиме в течение ограниченного промежутка времени, размещается на специальных конструкциях (штативах, треногах, вышках, на базе транспортных средств).
На корпусе комплексов установлена паспортная табличка, содержащая наименование и серийный номер, торговую марку изготовителя и знак утверждения типа средства измерений. Комплексы защищены от несанкционированного вскрытия специальными пломбами, разрушающимися при попытке удаления и запорными устройствами.

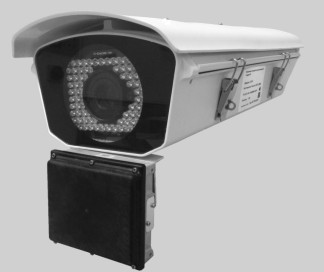

Общий вид комплексов, место установки паспортной таблички и пломб на комплексы, представлены на рисунке 1.
а) БФ и БР из состава Комплекса
А
Программным обеспечением (ПО) Комплексов является программа «САДКО». ПО «САДКО» содержит метрологически значимую часть meterage.so.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | libDataMerger.so |
| Номер версии (идентификационный номер) метрологически значимой части ПО | 1.0 |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | 0x1AC29B36F623BA82AAF6724FD3B16719 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измеряемых скоростей движения ТС в зоне контроля, км/ч | от 1 до 255 |
| Пределы допускаемой погрешности измерений скорости движения ТС в зоне контроля: - в диапазоне от 1 до 100 км/ч включ., км/ч - в диапазоне св. 100 до 255 км/ч, % от измеряемой величины | ±1 ±1 |
| Пределы допускаемой абсолютной погрешности отклонения времени комплексов от национальной шкалы координированного времени UTC (SU), мс | ±1 |
| Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95 и геометрическом факторе не более 3) определения координат в плане места расположения комплексов, м | ±5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Рабочая частота излучения, ГГц | от 24,050 до 24,250 |
| Зона контроля: длина, м, не более | 105 |
| ширина, м, не более | 14 |
| Напряжение питания от сети переменного тока частотой 50±1 Гц, В (только для стационарного исполнения) | от 187 до 264 |
| Напряжение питания от источника постоянного тока, В | от 12 до 19 |
| Потребляемая мощность, Вт, не более | 30 |
| Условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +60 |
| - относительная влажность воздуха при температуре +25 °С, % - атмосферное давление, кПа | до 98 от 60 до 106,7 |
| Класс защиты по ГОСТ 14254-2015 | IP66/IP67 |
| Масса основных компонентов комплексов, кг, не более | |
| - БФ | 5 |
| - БР | 0,5 |
| - БК | 4 |
| Габаритные размеры основных компонентов комплексов, мм, не более: | |
| БФ: | |
| - длина | 446 |
| - ширина | 170 |
| - высота | 110 |
| БР: | |
| - длина | 95 |
| - ширина | 85 |
| - высота | 45 |
| БК: | |
| - длина | 300 |
| - ширина | 250 |
| - высота | 185 |
наносится на паспортную табличку, расположенную на корпусе БФ, а также типографским способом на титульный лист паспорта.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Комплекс аппаратно-программный «САДКО» | Стационарное или передвижное исполнение* | 1 шт. |
| 1.1 Стационарное исполнение в составе: | ||
| 1.1.1 Блок фотовидеофиксации | - | 1 шт. |
| 1.1.2 Блок радарный | - | 0-1 шт.* |
| 1.1.3 Блок коммутации | - | 1 шт. |
| 1.2 Передвижное исполнение в составе: | ||
| 1.2.1 Блок фотовидеофиксации | - | 1 шт. |
| 1.2.2 Блок радарный | - | 0-1 шт.* |
| 2 Документация | ||
| 2.1 Руководство по эксплуатации | 26.51-001-20488989-2019 РЭ | 1 экз. |
| 2.2 Методика Поверки | 26.51-001-20488989-2019 МП | 1 экз. |
| 2.3 Паспорт | 26.51-001-20488989-2019 ПС | 1 экз. |
* - определяется заказом.
осуществляется по документу 26.51-001-20488989-2019 МП «Комплексы аппаратнопрограммные «САДКО». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 29 апреля 2019 г.
Основные средства поверки:
- имитатор параметров движения транспортных средств «Сапсан 3», регистрационный номер 51426-12 в Федеральном информационном фонде;
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде;
- источники первичные точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде;
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
Нормативные документы, устанавливающие требования к комплексам аппаратнопрограммным «САДКО»
«Комплекс аппаратно-программный «САДКО». Технические условия ТУ 26.51-00120488989-2019
