Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05 (далее - калибраторы) предназначены для воспроизведения избыточного давления.
Карточка СИ
Номер в госреестре 75915-19
Наименование СИ Калибраторы давления пневматические
Обозначение типа СИ ЭЛМЕТРО-Паскаль-05
Изготовитель Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО«ЭлМетро Групп»), г. Челябинск
Год регистрации 2019
Срок свидетельства 19.08.2029
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Калибраторы давления пневматические ЭЛМЕТРО-Паскаль-05 (далее - калибраторы) предназначены для воспроизведения избыточного давления.

Калибраторы соответствуют уровню эталона давления 1-го разряда по ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4104 Па» и уровню рабочего эталона 1-го разряда согласно государственной поверочной схеме для средств измерений избыточного давления до 4000 МПа, утвержденной Приказом Росстандарта от 29.06.2018 г. № 1339.

Описание

Принцип действия калибраторов основан на динамическом взаимодействии конического поршня и потока воздуха, вытекающего из сопла, в котором поршень самоцентрируется и самоуравновешивается.

Поршень устанавливается в сопло калибратора. На поршень надевается грузоприемное устройство (далее - навеска) с грузами. Совместный вес поршня, навески и грузов преобразуется в пневматическое выходное давление, которое подается на вход поверяемого средства измерений давления. При смене поршня, навески и грузов автоматически изменяется выходное давление калибратора пропорционально изменившемуся совместному весу.

Калибратор выполнен в виде настольного прибора. В состав калибратора входит укладка с набором поршней, навесок и грузов (далее - укладка) и ЗИП. Поршни, навески и грузы размещаются вручную.

Калибратор имеет встроенный блок опорного давления (далее - БОД), предназначенный для воспроизведения избыточного давления относительно опорного давления 0,3 кПа. При отключенном БОД калибратор воспроизводит избыточное давление относительно атмосферного давления.

Калибраторы выпускают в двух модификациях: ЭЛМЕТРО-Паскаль-05-I, ЭЛМЕТРО-Паскаль-05-II, отличающихся диапазоном воспроизведения давления.

При необходимости может быть изготовлен дополнительный комплект грузов в одной из следующих единиц измерений давления: кПа, кгс/м2, бар, мм вод. ст. и др.

При необходимости может быть изготовлен нестандартный комплект поршней, навесок и грузов с любыми номинальными значениями воспроизводимого давления в пределах диапазона воспроизведения давления калибратора.

Общий вид калибратора давления пневматического и схема пломбировки от несанкционированного доступа представлены на рисунке 1.

б)

в)

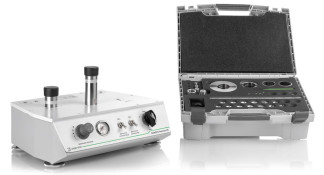

Рисунок 1 - Общий вид калибраторов давления пневматических ЭЛМЕТРО-Паскаль-05: а) калибратор; б) пример укладки с набором поршней, навесок и грузов;

в) пример выполнения паспортных табличек калибраторов

Программное обеспечение

отсутствует.

Технические характеристики

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

характеристики

класс

точности

0,01

класс

точности

0,015

класс

точности

0,02

Диапазон воспроизведения давления, кПа:

-    ЭЛМЕТРО-Паскаль-05-I

-    ЭЛМЕТРО-Паскаль-05-II

от 0,02 до 40 от 0,1 до 40

Пределы допускаемой абсолютной погрешности в диапазоне воспроизводимого давления (Рн), Па:

0,02 кПа < Рн < 0,1 кПа (только для модификации ЭЛМЕТРО-Паскаль-05-I)

0,1 кПа < Рн < 2 кПа

±0,2

±0,4

±0,2

±0,45

±0,2

±0,5

Пределы допускаемой относительной погрешности в диапазоне воспроизводимого давления (Рн), %

2 кПа < Рн < 40 кПа

±0,01

±0,015

±0,02

Наименование характеристики

Значение

характеристики

класс

точности

0,01

класс

точности

0,015

класс

точности

0,02

Номинальное значение опорного давления, Па

300

Пределы допускаемой абсолютной погрешности воспроизведения опорного давления, Па

±0,8

Пределы допускаемого отклонения действительных значений масс поршней, навесок и грузов от расчетных значений(1), г

±0,004

(1) Расчетные значения масс поршней, навесок и грузов указаны в паспорте калибратора.

Таблица 2 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Г абаритные размеры калибратора (без укладки), мм, не более

- длина

390

- ширина

310

- высота

240

Г абаритные размеры укладки, мм, не более

- длина

390

- ширина

310

- высота

147

Масса калибратора (без укладки), кг, не более

12

Масса укладки, кг, не более

5

Условия эксплуатации:

- температура окружающего воздуха, °С

от +18 до +22

- относительная влажность, %, не более

80

- атмосферное давление, кПа

от 84 до 106,7

Средняя наработка на отказ, ч

8000

Средний срок службы, лет

8

Знак утверждения типа

наносится на корпус калибратора способом гравировки или иным способом, на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 3 - Комплектность средства измерений

Наименование

Обозначение

Количество

Калибратор давления

пневматический

ЭЛМЕТРО-Паскаль-05

ЭЛМЕТРО-Паскаль-05-I или ЭЛМЕТРО-Паскаль-05-II

1 шт.

Укладка

-

1 шт.

Дополнительный комплект поршней, навесок и грузов (1)

-

согласно заказа

Наименование

Обозначение

Количество

Нестандартный комплект поршней, навесок и грузов (1)

-

согласно заказа

Комплект ЗИП

1 комплект

Паспорт

АМПД.406149.148 ПС

1 экз.

Руководство по эксплуатации

АМПД.406149.148 РЭ

1 экз.

Методика поверки

МП 231-0065-2019

1 экз.

(1) Данная позиция может быть включена в комплектацию по требованию Заказчика в количестве, указанном Заказчиком.

Поверка

осуществляется по документу МП 231-0065-2019 «Калибраторы давления пневматические ЭЛМЕТР0-Паскаль-05. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12 апреля 2019 г.

Основные средства поверки:

Микроманометр весовой колокольный МВК из состава государственного специального эталона единицы давления для разности давлений в диапазоне от 0,1 до 100 Па, СКО 0,05 Па (ГЭТ 95-75);

Вторичный эталон давления по ГОСТ 8.187-76 с диапазоном измерений от 0,1 до

4 кПа, СКО 0,1 Па;

Манометр грузопоршневой серии 2000 модификации 2465, диапазон измерений избыточного давления от 1,4 до 170 кПа, с пределами допускаемой погрешности ±0,003 % (регистрационный номер 28674-05).

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке и/или на корпус калибратора.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

ГОСТ 8.187-76 «ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений разности давлений до 4 • 104 Па»

Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Росстандарта от 29.06.2018 г. № 1339.

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания»

ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов E1, E2, F1, F2, M1, M1-2, M2, M2-3 и M3. Часть 1. Метрологические и технические требования»

АМПД.406149.148 ТУ Калибратор давления пневматический ЭЛМЕТРО-Паскаль-05. Технические условия

75915-19
Номер в ГРСИ РФ:
75915-19
Производитель / заявитель:
Общество с ограниченной ответственностью «ЭлМетро Групп» (ООО«ЭлМетро Групп»), г. Челябинск
Год регистрации:
2019
Cрок действия реестра:
19.08.2029
