| Номер в госреестре | 75916-19 |
| Наименование СИ | Колонки топливораздаточные |
| Обозначение типа СИ | V-line 46xx.xxxx, V-line 47xx.xxxx, V-line 899x.xxx, E-line 46xx.xxxx, E-line 47xx.xxxx, E-line 899x.xxxx |
| Изготовитель | "Adast Systems, a.s.", Чехия |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Колонки топливораздаточные V-line 46хх.хххх, V-line 47хх.хххх, V-line 899x.xxx, E-line 46XX.XXXX, E-line 47XX.XXXX, E-line 899x.xxx (далее - колонки) предназначены для измерения объема топлива (бензин, керосин, дизельное топливо) с вязкостью от 0,55 до 40 мм2/с (сСт) при выдаче его в топливные баки транспортных средств с учетом требований учетно-расчетных операций.
Принцип действия колонок состоит в следующем: топливо из резервуара через приемный клапан, фильтр предварительной очистки и моноблок подается в измеритель объема (счетчик) топлива из которого через раздаточный шланг с пистолетом поступает в бак транспортного средства.
В колонках реализован прямой метод непосредственной оценки объема топлива измерителем объема топлива, проходящего через колонку, в единицах объема.
При протекании топлива через измеритель объема возникает разность давлений на его входе и выходе, под действием которого поршень совершает возвратно-поступательное движение, топливо при этом вытесняется из измерительной камеры.
Поступательное движение поршней вместе с кулисами преобразуется во вращательное движение коленчатого вала, которое через соединительную муфту передается на вал датчика импульсов.
Вращательное движение вала датчика преобразуется в последовательность электрических импульсов, поступающих в электронный блок колонки, на цифровом табло которого индицируется количество отпущенного топлива, его цена и стоимость.
Задание дозы топлива и включение колонок производит оператор на пульте, находящемся непосредственно на колонке или с пульта дистанционного управления c протоколом EASYCALL или через интерфейс IFSF.
Установка показаний на цифровом табло разового учета выданного объема топлива в положение нуля производится автоматически при снятии раздаточного пистолета с колонки.
Основными элементами колонки являются:
- измеритель объема поршневого типа М403.25Р/1, М403.32Р/1, М403.25ЕР/1, М403.32ЕР/1 (со встроенным датчиком импульсов ADAST 40 или ADAST 44 производства фирмы «Adast Systems a.s.», Чешская Республика; счетчики имеют электронную (ЕР) или механическую (Р) калибровку, счетчики с обозначением /В имеют специальное покрытие;
- электронно-вычислительное устройство серии ADP (ADP1/L, ADP1/T, ADP2/T, ADP1/T-SMX, ADP2/T-SMX, АDPMPDx/T, ADPMPDx/T-PWM, ADPMPDx/T - SMX, ADPMPDx/T-PWM-SMX), производства фирмы «Beta Control a.s.r.», Чешская Республика, или UNIDATAZ CDC, производства фирмы «UNIDATAZ s.r.o.», Чешская Республика или ADAST ECx, производства фирмы «Adast Systems a.s.», Чешская Республика;
- фильтр тонкой очистки 30 мкм для бензина и дизельного топлива (10, 20 мкм для бензина и 60 мкм по заказу для дизеля);
- насосный моноблок Р64x.50 или 64x.100 - для V-line 46xх.хxхх и V-line 899x.xxx или Е-line 46xх.хxхх и Е-line 899x.xxx;
- сепаратор динамического типа в моноблоке Р64х.50 или 64х.100 для V-line 46xх.хxхх и V-line 899x.xxx или Е-line 46xх.хxхх и Е-line 899x.xxx;
- раздаточный пистолет со шлангом длиной не менее 3,5 м.
Колонки V-line 46хх.ххх, V-line 47хх.ххх, V-line 899x.xxx оснащаются электронновычислительным устройством ADP, производства фирмы «Beta Control a.s.r.», Чешская
Республика, или UNIDATAZ CDC, производства фирмы «UNIDATAZ s.r.o.», Чешская Республика.
Колонки E-line 46хх.хххх, E-line 47хх.хххх, E-line 899x.xxx оснащаются электронновычислительным устройством серии ADAST ECх, производства фирмы «Adast Systems, a.s.», Чешская Республика
Колонки выпускаются односторонние и двухсторонние и имеют от одного до пяти раздаточных шлангов с каждой стороны.
Колонки могут иметь встроенный насос - колонки V-line 46х.хххх, Е-line 46х.хххх и колонки V-line 47х.хххх, Е-line 47х.хххх поставляются без насоса и сепаратора. При использовании колонок без насоса давление топлива на входе колонки должно быть не более 0,12 МПа.
Колонки могут быть оснащены устройством отсасывания паров, производства фирм «Rietschle-Thomas GmbH», Германия, или «Durr Technik GmbH», Германия, с вентилями фирм «DANFOSS», Дания, или «BURKERT», Германия, или «ASCO», Нидерланды, или «Automatic Control Valves», Испания, и двигателями фирм «Elnor», Италия, «КаеЬ», Италия, или «Siemens GmbH», Германия.
Колонки могут иметь отдельные дополнительные стойки с раздаточным рукавом с пистолетом - сателлит.
Колонки при заказе имеют следующие обозначения:
V-line х 46хх.хххх/х, V-line х 47хх.хххх/х, E-line х 46хх.хххх/х, E-line х 47хх.хххх/х,
где V-line х 46, V-line х 47, E-line х 46, E-line х 47 - обозначение модели колонки; первый х - R или Н - возвратный или подвесной шланг; второй х - всегда 0; третий х - количество видов топлива;
четвертый х - количество раздаточных шлангов для колонок с расходом (от 70 до 150) л/мин;
пятый х + шестой х - количество раздаточных шлангов для колонок с расходом (от 40 до 60) л/мин;
седьмой х - количество сателлитов;
восьмой х - тип электронно-вычислительного устройства 2; 8; 9:
1 - серии ADP;
2 - UNIDATAZ CDC;
3 - ADAST ECx;
V-line 899х.ххх/х, E-line 899х.ххх/х,
где V-line 899, E-line 899 - обозначение модели колонки;
первый х - oбoзначение модификации: 0, 1, 2, 3, 4, 5, 6, 7, 8, 9:
0 - MONO (SUPER MAX) для колонок с расходом (110 - 150) л/мин;
1 - MONO для колонок с расходом (40) л/мин;
3 - DUO (в корпусе DUPLEX) для колонок с расходом:
(2 х 40, 40 + 110, 40 + 120) л/мин;
4 - DUPLEX для колонок с расходом (40 + 40) л/мин;
5 - DUO (в корпусе MONO) для колонок с расходом (2 х 40) л/мин;
6 - DUPLEX для колонок с расходом (40 + 80) л/мин;
7 - MONO (MAX) для колонок с расходом (60, 70, 80) л/мин;
8 - DUPLEX для колонок с расходом (80 + 80) л/мин;
9 - DUO (в корпусе MONO) для колонок с расходом:
(40+ 60) л/мин, (40+70) л/мин, (40+80) л/мин; второй х - вид присоединения шланга: 4 или 6:
4 - на пружинный подвес; 6 - сбоку (на боковой стенке); третий х - тип электронно-вычислительного устройства 2; 8; 9;
1 - серии ADP;
2 - UNIDATAZ CDC;
3 - ADAST ECx; четвертый х - исполнение (дизайн) колонок: 2, 3:
2 - двухпространственная со стойкой (Popular);
3 - двухпрoстранственная без стойки (Minor); пятый х - тип насоса - всасывающий (S) или напорный (Р).
Пример условного обозначения колонки при заказе:
Колонка топливораздаточная V-line R 4602.220 - топливораздаточная колонка модификации V-line 46 для двух видов топлива, с двумя возвратными раздаточным шлангами с номинальным расходом 70-150 л/мин, и с двумя раздаточным шлангами с номинальным расходом 40-60 л/мин, с встроенным насосом всасывающего типа, без сателлита.
В колонках предусмотрено опломбирование поршневого измерителя объема, защитной крышки электронно-вычислительного устройства и счетчика суммарного учета.

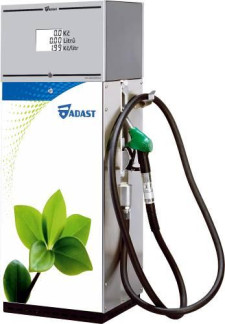

Общий вид колонок представлен на рисунках 1 и 2.
Схемы пломбирования измерителей объема с датчиком импульсов, защитной крышки электронно-вычислительного устройства и счетчика суммарного учета представлены на рисунках 3 - 8 соответственно.
E-line R 4604 хххх, E-line H 4704 хххх Рисунок 2 - Общий вид колонок
со встроенным датчиком импульсов ADAST 40
со встроенным датчиком импульсов ADAST 44
Рисунок 3 - Схемы пломбирования измерителей объема с датчиком импульсов
Программное обеспечение (ПО) ТРК является встроенным, имеет функции управления насосами, определения объёма выданного топлива, вывода информации об объёме выданного топлива и его стоимости на дисплей и интерфейсы связи, сохранения во внутренней памяти количество выданных доз, количества смен цены топлива, количества и характера отказов, и реализовано в микропроцессоре, размещенном в электронно-вычислительным устройстве колонки, Доступ к микропроцессору и его интерфейсу для загрузки ПО ограничивается корпусом электронно-вычислительного устройства и защитной крышкой, которая пломбируется, как показано на рисунках 4 - 6.
ПО не может быть модифицировано, считано или загружено через какой-либо другой интерфейс после опломбирования защитной крышки тумблера «Настройка/работа» отсчетного устройства в положении «Работа», равно как и не могут быть изменены метрологически значимые параметры работы ПО.
Дополнительно используется аппаратно-программная защита памяти программ и данных, реализуемая производителем микроконтроллера.
Нормирование метрологических характеристик проведено с учетом применения ПО.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - «высокий».
Идентификационные данные ПО приведены в таблицах 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение | ||
| Идентификационное наименование ПО | ЕСх | ADP1/L, ADP1/T, ADP2/T, ADP1/T-SMX, ADP2/T-SMX, АDPMPDx/T, ADPMPDx/T -PWM, ADPMPDx/T - SMX, ADPMPDx/T -PWM- SMX | CDC |
| Номер версии (идентификационный номер) ПО | X.X.X | xx.xx | xx.xx |
| Цифровой идентификатор ПО | _* | -* | -* |
| где х - принимает значения от 0 до 9. * - Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования | |||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение | |||||||
| 1 | 2 | |||||||
| Номинальный расход через один раздаточный рукав, ±10 %, л/мин | 40 ±4 | 60 ±6 | 70 ±7 | 80 ±8 | 110 ±11 | 120 ±12 | 130 ±13 | 150 ±15 |
| Наименьший расход через один раздаточный рукав, л/мин | 4 | 4 | 5 | 5 | 10 | 10 | 10 | 10 |
| Минимальная доза, л | 2 | 2 | 5 | 5 | 10 | 10 | 10 | 10 |
| Пределы допускаемой основной относительной погрешности при температуре окружающего воздуха и топлива (20±5) °С, %: - при минимальной дозе - при дозе больше минимальной | ±0,5 ±0,25 | |||||||
| 1 | 2 | |
| Наибольшее допускаемое изменение действительных значений основной относительной погрешности, вызванное изменением температуры окружающей среды и топлива, отличной от (20±5) °С, в диапазоне температур рабочих условий эксплуатации, %, не более | ±0,25 | |
| Пределы допускаемой относительной погрешности колонки, настроенной на отпуск доз по средней температуре топлива в сезон, при фактической температуре топлива, отличной от средней температуры топлива в сезон, %: - не более 5 оС - более 5 оС | ±0,25 ±0,3 | |
| Сходимость показаний, % | 0,25 | |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| 1 | 2 |
| Максимальное давление, МПа | 0,05 |
| Верхний предел показаний указателя разового учета: | |
| - выданного количества топлива, л | 999999 |
| - цены за 1 л, руб. | 9999 |
| - стоимости за выданную дозу, руб. | 999999 |
| Верхний предел показаний указателя суммарного учета, л | |
| - электронного | 99999999999 |
| - электромеханического | 9999999 |
| Дискретность показаний указателя разового учета: | |
| - выданного количества топлива, л | 0,01 |
| - цены за 1 л, руб. | 0,01 |
| - стоимости за выданную дозу, руб. | 0,01 |
| Дискретность показаний указателя суммарного учета, л, не | |
| менее | |
| - электронного | 1 |
| - электромеханического | 1 |
| Длина раздаточного рукава, м, не менее | 3,5 |
| Общее количество раздаточных рукавов, шт., не более | 10 |
| Условия эксплуатации: | |
| - диапазон температуры окружающего воздуха, °С | от -40 до +55 |
| - диапазон относительной влажности, %, при 25 °С | от 30 до 100 |
| - диапазон температуры топлива, °С: - бензин | от -40 до +35 |
| - дизельное топливо и керосин | от -40* до +50 |
| * - или до температуры помутнения или кристаллизации для дизельного топлива и керосина | |
| Параметры электропитания от сети переменного тока: - напряжение, В | от 195,5 до 253 от 323 до 418 |
| - частота, Гц | 50±1 |
| 1 | 2 |
| Потребляемая мощность, кВП Ане более: | |
| -при номинальном расходе 40, 60, 70 л/мин | 0,75 |
| - при номинальном расходе 80, 110, 120 л/мин | 1,1 |
| - при номинальном расходе 130, 150 л/мин | 2 х 1,1 |
| Маркировка взрывозащиты, не ниже | Ех II Gb IIA T3 |
Габаритные размеры и масса колонок указаны в таблице 4.
Таблица 4 - Габаритные размеры и масса колонок
| Модификация | Г абаритные размеры (Д х Ш х В), мм | Масса, кг, не более |
| 1 | 2 | 3 |
| V-line 899х.623 | 510 х 410 х 1400 | 130 |
| V-line 8990.хх2 | 950 х 410 х 2250 | 235 |
| V-line 8991.хх2 | 620 х 410 х 2250 | 160 |
| V-line 8993.хх2 | 950 х 410 х 2250 | 210 |
| V-line 8994.хх2 | 950 х 410 х 2250 | 265 |
| V-line 8995.хх2 | 620 х 410 х 2250 | 190 |
| V-line 8996.хх2 | 950 х 410 х 2250 | 265 |
| V-line 8997.хх2 | 620 х 410 х 2250 | 155 |
| V-line 8998.хх2 | 950 х 410 х 2250 | 265 |
| V-line 8999.хх2 | 620 х 410 х 2250 | 195 |
| E-line 899х.623 | 505 х 570 х 1475 | 130 |
| E-line 8990.хх2 | 950 х 590 х 2250 | 235 |
| E-line 8991.хх2 | 620 х 590 х 2250 | 160 |
| E-line 8993.хх2 | 950 х 590 х2250 | 210 |
| E-line 8994.хх2 | 950 х 590 х 2250 | 265 |
| E-line 8995.хх2 | 620 х 590 х 2250 | 190 |
| E-line 8996.хх2 | 950 х 590 х 2250 | 265 |
| E-line 8997.хх2 | 620 х 590 х 2250 | 155 |
| E-line 8998.хх2 | 950 х 590 х 2250 | 265 |
| E-line 8999.хх2 | 620 х 590 х 2250 | 195 |
| V-line H 4601/4701 | 840 х 540 х 2200 | 250 |
| V-line H 4602/4702 | 980 х 540 х 2200 | 320 |
| V-line H 4603/4703 | 1400 х 540 х 2200 | 430 |
| V-line H 4604/4704 | 1820 х 540 х 2200 | 520 |
| V-line H 4605/4705 | 2240 х 540 х 2200 | 640 |
| V-line R 4601/4701 | 840 х 540 х 1650 | 270 |
| V-line R 4602/4702 | 980 х 540 х 1650 | 370 |
| V-line R 4603/4703 | 1400 х 540 х 1650 | 500 |
| V-line R 4604/4704 | 1820 х 540 х 1650 | 620 |
| V-line R 4605/4705 | 2240 х 540 х 1650 | 765 |
| E-line H 4601/4701 | 840 х 590 х 2260 | 250 |
| E-line H 4602/4702 | 980 х 590 х 2260 | 320 |
| E-line H 4603/4703 | 1400 х 590 х 2260 | 430 |
| E-line H 4604/4704 | 1820 х 590 х 2260 | 520 |
| E-line H 4605/4705 | 2240 х 590 х 2260 | 640 |
| E-line R 4601/4701 | 840 х 590 х 1660 | 270 |
| 1 | 2 | 3 |
| E-line R 4602/4702 | 980 x 590 x 1660 | 370 |
| E-line R 4603/4703 | 1400 x 590 x 1660 | 500 |
| E-line R 4604/4704 | 1820 x 590 x 1660 | 620 |
| E-line R 4605/4705 | 2240 x 590 x 1660 | 765 |
наносится на маркировочную табличку колонки фотографическим способом и на титульные листы эксплуатационной документации типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Колонка (исполнение по заказу) | V-line 46хх.хххх, V-line 47хх.хххх, V-line 899x.xxx, E-line 46xx^xx, E-line 47xx^xx, E-line 899x.xxx | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Запасные части | - | По заказу |
осуществляется по:
- МИ 1864-88 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика поверки»
(при первичной и периодической поверке);
- МИ 2895-2004 «Рекомендации. ГСИ. Колонки топливораздаточные. Методика периодической поверки мерниками со специальными шкалами» (при периодической поверке).
Основные средства поверки:
- по документу МИ 1864-88:
- рабочие эталоны единицы объема жидкости 2-го разряда по приложению к приказу Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости - мерники эталонные 2-го разряда номинальной вместимостью 2, 5, 10, 20, 50, 100 или 200 л, с основной погрешностью не более ±0,1 %;
- по документу МИ 2895-2004:
- рабочие эталоны единицы объема жидкости 2-го разряда по приложению к приказу Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости - мерники образцовые со специальной шкалой типа М2р-10-СШ, М2р-20-СШ, М2р-50-СШ, регистрационный номер 47402-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство, измерители объема, датчики импульсов и защитной крышки электронно-вычислительного устройства и счетчика суммарного учета, как показано на рисунках 3 - 8.
приведены в эксплуатационном документе.
ГОСТ 9018-89 Колонки топливораздаточные. Общие технические условия Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Минэнерго России от 15.03.2016 г. № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Приказ Минпромторга России от 18.06.2017 г. № 2321 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при осуществлении торговли, выполнении работ по расфасовке товаров, и обязательных метрологических требований к ним, в том числе показателей точности измерений
Техническая документация изготовителя
