| Номер в госреестре | 75917-19 |
| Наименование СИ | Установки поверки вычислителей |
| Обозначение типа СИ | УПВ-2 |
| Изготовитель | НПООО "НТЭС", г.Бугульма |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Установки поверки вычислителей УПВ-2 предназначены для воспроизведения и измерения параметров импульсов электрического напряжения (период, количество импульсов) при поверке вычислителей и датчиков с нормированным импульсным выходным сигналом, входящих в состав счетчиков жидкости.
Принцип действия установки поверки вычислителей УПВ-2 основан на установке заданного количества и периода следования импульсов с помощью переключения транзисторного ключа через определенные интервалы времени. Измерение количества импульсов, поступивших на вход, производится с помощью контроллера. Установка параметров выходных и измерение количества входных импульсов осуществляются при помощи программного обеспечения, установленного в контроллере.
Установка поверки вычислителей УПВ-2 состоит из электронного блока и соединительных кабелей для подключения поверяемых вычислителей, конструктивно выполнена в пластмассовом корпусе. На лицевой стороне корпуса расположены: тумблер для включения; панельный контроллер; разъём порта RS-232. На верхней боковой стенке корпуса имеются разъёмы для подключения поверяемых вычислителей или датчиков, а также разъём питания вычислителей. В нижней части установки поверки вычислителей УПВ-2 имеется шнур питания. Внутри расположена монтажная панель, на которой размещены блоки питания, элементы защиты по току и управляющее питанием поверяемых вычислителей реле.

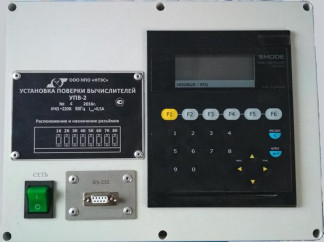

Общий вид установки поверки вычислителей УПВ-2, место нанесения знака утверждения типа и схема пломбировки от несанкционированного доступа представлены на рисунке 1.
Место нанесения
знака утверждения
ти
Программное обеспечение предназначено для работы с установками поверки вычислителей УПВ-2 и не может быть использовано отдельно от измерительно-вычислительной платформы этих установок.
Программное обеспечение реализовано без выделения метрологически значимой части. Влияние программного обеспечения не приводит к выходу метрологических характеристик установок поверки вычислителей УПВ-2 за пределы допускаемых значений.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения (ПО)
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | УПВ-2 |
| Номер версии (идентификационный номер) ПО | не ниже 3.01 |
| Цифровой идентификатор ПО (контрольная сумма CRC16) | 678В |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон установки значений периода следования импульсов, мс | от 50 до 180000 |
| Пределы допускаемой относительной погрешности установки периода следования импульсов, % | ±0,03 |
| Диапазон установки значений количества импульсов | от 1 до 65000 |
| Диапазон измерений количества импульсов | от 1 до 65535 |
| Длительность входных импульсов при измерении количества импульсов, мс, не менее | 100 |
| Виды выходных сигналов | непрерывные импульсные последовательности или пакеты импульсов |
| Значение напряжения, соответствующее уровню Логический «0», В | от 0 до 3,4 |
| Значение напряжения, соответствующее уровню Логический «1», В | от 4 до 50 |
| Количество каналов | 8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Масса, кг, не более | 3 |
| Г абаритные размеры, мм, не более | 300x263x95 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более | от +15 до +35 80 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, В А, не более | от 187 до 242 от 49 до 51 30 |
| Средняя наработка на отказ, ч | 50000 |
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на лицевую сторону установки поверки вычислителей УПВ-2 методом офсетной печати.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Установка поверки вычислителей УПВ-2 | УПВ2.00.000 | 6 шт. (заводские номера 3, 4, 5, 6, 7) |
| Кабель подключения к вычислителю БЭСКЖ | УПВ2 80.000 | 7 |
| Кабель подключения к вычислителю БЭСКЖ (RS485) | УПВ2 84.000 | 1 |
| Перемычка RS485 | УПВ2 85.000 | 7 |
| Кабель для поверки (частотомер) | УПВ2 86.000 | 1 |
| Кабель для поверки (генератор) | УПВ2 87.000 | 1 |
| Кабель подключения к датчикам ПНСКЖ-1-03 | УПВ1 81.000 | 7 |
| Кабель сетевой для вычислителя БЭСКЖ | УПВ1 82.000 | 8 |
| Кабель подключения к вычислителю ПНСКЖ-1-03 (RS485) | УПВ1 83.000 | 1 |
| Фильтр-удлинитель "Пилот" на 5 розеток | - | 2 |
| Кабель интерфейсный DB9F-DB9M | - | 1 |
| Паспорт | УПВ23.00.000ПС | 1 |
| Руководство по эксплуатации | УПВ23.00.000РЭ | 1 |
| Методика поверки | РТ-МП-5847-441-2019 | 1 |
осуществляется по документу РТ-МП-5847-441-2019 «ГСИ. Установки поверки вычислителей УПВ-2. Методика поверки», утвержденному ФБУ «Ростест-Москва» 22 апреля 2019 года. Основные средства поверки:
- частотомер электронно-счетный Ч3-63 (регистрационный номер в Федеральном информационном фонде 9084-83);
- генератор сигналов произвольной формы Agilent 33520В (регистрационный номер в Федеральном информационном фонде 53565-13).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта от 31.07.2018 г. № 1621 Об утверждении Государственной поверочной схемы для средств измерений времени и частоты
| Зарегистрировано поверок | 9 |
| Поверителей | 3 |
| Актуальность данных | 17.11.2024 |
