| Номер в госреестре | 75918-19 |
| Наименование СИ | Установка поверочная передвижная |
| Обозначение типа СИ | ТНМ-01 |
| Изготовитель | Общество с ограниченной ответственностью научно-производственное предприятие «ГКС» (ООО НПП «ГКС»), г. Казань |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |

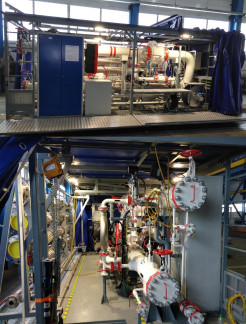

Установка поверочная передвижная ТНМ-01 (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массового расхода жидкости и массы жидкости в потоке.
Принцип действия установки основан на воспроизведении единиц массового расхода жидкости и массы жидкости в потоке, создаваемых с помощью насосных агрегатов (не входят в состав установки), гидравлического тракта, систем регулирования, управления, сбора и обработки информации, и измерений расхода жидкости и количества жидкости в потоке средствами измерений.
Установка состоит из средств измерений массового расхода жидкости и массы жидкости в потоке, средств измерений температуры и давления измеряемой среды, а также систем подготовки, подачи, регулирования, стабилизации расхода измеряемой среды, системы управления, сбора и обработки информации.
В качестве средств измерений массового расхода жидкости и массы жидкости в потоке в составе установки применяются три расходомера массовых Promass (регистрационный номер 68358-17) с номинальными диаметрами DN50, DN100 и DN250.
В качестве средств измерений температуры измеряемой среды применяются датчики температуры TMT142R (регистрационный номер 63821-16).
В качестве средств измерений давления измеряемой среды применяются датчики избыточного давления Метран-150 (регистрационный номер 32854-13).
Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительного ИМЦ-07 (регистрационный номер 53852-13).
Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемых средств измерений и средств измерений установки.
Пломбировку установки осуществляют с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируют фланцевые соединения расходомеров массовых Promass, входящих в состав установки, с нанесением знака поверки на пломбу. Средства измерений температуры и давления измеряемой среды, расходомеры массовые Promass, а также комплекс измерительно-вычислительный ИМЦ-07 пломбируют в соответствии с описанием типа на конкретное средство измерений. Места пломбирования фланцевых соединений расходомеров массовых Promass, входящих в состав установки, приведены на рисунке 3.
Программное обеспечение (далее - ПО) установки автономное.
Программное обеспечение установки реализовано на базе комплекса измерительновычислительного ИМЦ-07 (регистрационный номер 53852-13).
Уровень защиты ПО от преднамеренных и непреднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
В ПО реализована многоступенчатая защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | EMC07.exe или EMC07.Metrology.dll |
| Номер версии (идентификационный номер) ПО | PX.7000.01.01 или выше |
| Цифровой идентификатор ПО | 332C1807 |
Метрологические и технические характеристики приведены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон воспроизводимого массового расхода жидкости, т/ч | от 5 до 700 |
| Пределы допускаемой относительной погрешности установки при измерении массового расхода жидкости и массы жидкости в потоке, % | ±0,11 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Измеряемая среда | Вода по СанПиН 2.1.4.1074; нефть по ГОСТ Р 51858-2002; нефтепродукты по ГОСТ Р 523682005, ГОСТ Р 51866-2002, ГОСТ Р 51105-97 |
| Температура измеряемой среды, °С | от -10 до +50 |
| Давление измеряемой среды, МПа, не более | 4,0 |
| Параметры электрического питания: Напряжение питания, В Частота, Гц | 220 ±22 50 ±1 |
| Потребляемая мощность, В А, не более | 1,5 |
| Габаритные размеры в транспортном положении, мм, не более: - длина - ширина - высота | 6000 2515 2410 |
| Масса, кг | 6200 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа | от -40 до +50 от 10 до 90 от 84 до 107 |
| Средний срок службы установки, лет | 10 |
| Средняя наработка на отказ, ч | 20000 |
наносится на маркировочную табличку, закрепленную на центральной стойке, лазерным способом, а также на верхнюю часть по центру титульного листа руководства по эксплуатации и формуляра типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Количество |
| Установка поверочная передвижная ТНМ-01 (заводской номер 1009) | 1 шт. |
| Руководство по эксплуатации | 1 экз. |
| Формуляр | 1 экз. |
| Методика поверки МП 0851-1-2018 | 1 экз. |
осуществляется по документу МП 0851-1-2018 «Инструкция. ГСИ. Установка поверочная передвижная ТНМ-01. Методика поверки», утвержденному ФГУП «ВНИИР» 26.10.2018 г. Основные средства поверки:
- рабочий эталон 1-го разряда в соответствии с частью 1 или 2 Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости, утвержденной приказом Росстандарта от 07.02.2018 № 256, с доверительными границами суммарной погрешности при воспроизведении единиц массы жидкости в потоке и массового расхода жидкости ±0,06 %.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемой установки с требуемой точностью.
Знак поверки наносят на свидетельство о поверке установки, свинцовые (пластмассовые) пломбы, установленные в соответствии с рисунком 2, а также в соответствии с требованиями, изложенными в описаниях типа на все средства измерений входящие в состав установки.
приведены в эксплуатационном документе
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 22.11.2024 |
