| Номер в госреестре | 75919-19 |
| Наименование СИ | Вибропреобразователи |
| Обозначение типа СИ | КД612, КД618, КД619, КД650, КД6407 |
| Изготовитель | ООО "Комдиагностика", г.Москва |
| Год регистрации | 2019 |
| Срок свидетельства | 19.08.2024 |
| МПИ (интервал между поверками) | 3 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Вибропреобразователи КД612, КД618, КД619, КД650, КД6407 (далее по тексту -вибропреобразователи) предназначены для измерений значений виброскорости и значений виброускорения, а также для измерений температуры.
Принцип действия вибропреобразователей основан на измерении уровня и частоты возникновения абсолютной вибрации контролируемого объекта, как самостоятельно, так и в составе автоматизированных систем вибродиагностики и виброзащиты механизмов, совершающих вращательные и возвратно-поступательные движения, и преобразовании механических колебаний в пропорциональный электрический сигнал.
По типу параметра регистрации вибропреобразователи являются изделиями, измеряющими виброускорение и виброскорость.
Вибропреобразователи представляют собой пьезоэлектрический вибропреобразователь с встроенным усилителем заряда. Они являются преобразователями инерционного типа и используют «прямой» пьезоэлектрический эффект. Электрический заряд чувствительного элемента пропорционален виброускорению (для вибропреобразователей КД612, КД618, КД619, КД650, КД6407) и виброскорости (для вибропреобразователей КД6407), которое воздействует на преобразователь. При вибрации объекта контроля, на котором жестко закреплен вибропреобразователь, сила инерции груза действует на блок пьезоэлементов, который генерирует электрический заряд, пропорциональный значению виброускорения или виброскорости объекта.
Вибропреобразователи КД618 помимо основной функции измерения виброускорения, имеют возможность измерения температуры в месте установки.
Вибропреобразователи являются взрывозащищенными изделиями и устанавливаются во взрывоопасных зонах помещений и наружных установок всех классов, где возможно образование взрывоопасных смесей категорий I, IIA, IIB, IIC групп Т1-Т6 по классификации «Правила устройства электроустановок» глава 7.3 «Электроустановки во взрывоопасных зонах».
Электрический соединитель - 2-х штырьковый герметичный Mil-C5015.
Вибропреобразователи устанавливаются как на специальный кронштейн, так и на саму рабочую поверхность агрегата, специально «подготовленную» под посадочную поверхность вибропреобразователя.

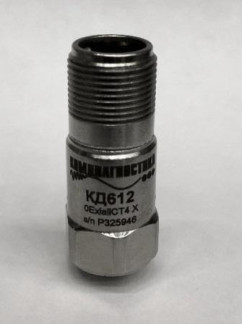

Общий вид вибропреобразователей представлен на рисунках 1-5.
Рисунок 2 - Общий вид вибропреобразователей КД618
Slfcl|wiiej#
Рисунок 5 - Общий вид вибропреобразователей КД6407 Пломбирование вибропреобразователей не предусмотрено.
отсутствует.
Основные метрологические и технические характеристики вибропреобразователей приведены в таблицах 1-10.
Таблица 1 - Основные метрологические характеристики вибропреобразователей КД612
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (СКЗ) , м/с | от 0,1 до 490 |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 0,7 до 10 000 |
| Номинальный коэффициент преобразования на базовой частоте 45 Гц, мВ/м-с-2 | 10,2 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±5,0 |
| Наименование характеристики | Значение |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот: - от 2 до 7 000 Гц, % | ±5 |
| - от 1,2 до 8 000 Гц, % | ±10 |
| - от 0,7 до 10 000 Гц, дБ | ±3 |
| Относительный коэффициент поперечного преобразования на базовой частоте 45 Гц, %, не более | 5,0 |
| Нелинейность амплитудной характеристики на базовой частоте 45 Гц, % | ±1,0 |
| Примечание - * - здесь и далее, СКЗ - среднеквадратическое значение | |
Таблица 2 - Основные метрологические характеристики вибропреобразователей КД618
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (СКЗ), м/с2 | от 0,1 до 490 |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 2 до 10 000 |
| Номинальный коэффициент преобразования на базовой частоте 45 Гц, мВ/м-с" | 10,2 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±5,0 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот: - от 3 до 8 000 Гц, % - от 2 до 10 000 Гц, % | ±5 ±10 |
| Относительный коэффициент поперечного преобразования на базовой частоте 45 Гц, %, не более | 5 |
| Нелинейность амплитудной характеристики на базовой частоте 45 Гц, % | ±1,0 |
| Пределы допускаемого отклонения коэффициента преобразования от действительного значения в диапазоне рабочих температур, % | ±5,0 |
| Напряжение смещения при температуре +20 °С, В | 12±0,1 |
| Диапазон измерений температуры, °С | от -40 до +120 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±4 |
Таблица 3 - Основные метрологические характеристики вибропреобразователей КД619
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (СКЗ), м/с2 | от 0,1 до 490 |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 2 до 10 000 |
| Номинальный коэффициент преобразования на базовой частоте 45 Гц, мВ/м-с" | 10,2 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±5,0 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот от 2 до 10 000 Гц, % | ±5 |
| Относительный коэффициент поперечного преобразования на базовой частоте 45 Гц, %, не более | 5 |
| Нелинейность амплитудной характеристики на базовой частоте 45 Гц, % | ±1,0 |
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения (пик) , м/с | от 0,1 до 80 |
| Диапазон рабочих частот при измерении виброускорения, Гц | от 10 до 4000 |
| Номинальный коэффициент преобразования на базовой частоте 2000 Гц, мА/м-с-2 | 0,2 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения, % | ±5,0 |
| Диапазон выходного сигнала силы постоянного тока, мА | от 4 до 20 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот от 10 до 4000 Гц, дБ | ±3,0 |
| Относительный коэффициент поперечного преобразования на базовой частоте 2000 Гц, %, не более | 10,0 |
| Нелинейность амплитудной характеристики на базовой частоте 2000 Гц, % | ±1,0 |
Таблица 5 - Основные метрологические характеристики вибропреобразователей КД6407
| Наименование характеристики | Значение |
| Диапазон измерений виброускорения для динамического (вольтового) выхода (СКЗ), м/с2 | от 0,5 до 150 |
| Диапазоны измерений виброскорости для токового выхода (СКЗ), мм/с | от 0,1 до 12,7 от 0,1 до 25,4 от 0,1 до 50,8 от 0,1 до 76,2 |
| Диапазон рабочих частот, Гц - при измерении виброускорения - при измерении виброскорости | от 2 до 3000 от 2 до 1000 |
| Номинальный коэффициент преобразования по динамическому (вольтовому) выходу на базовой частоте 79,6 Гц, мВ/м-с-2 | 10,2 |
| Номинальный коэффициент преобразования по токовому выходу на базовой частоте 79,6 Гц, мкА/мм-с-1 | 1260 630 315 210 |
| Пределы допускаемого отклонения коэффициента преобразования от номинального значения на базовой частоте 79,6 Гц, % | ±5,0 |
| Диапазон выходного сигнала силы постоянного тока, пропорциональных измеряемой виброскорости, мА | от 4 до 20 |
| Неравномерность амплитудно-частотной характеристики в диапазоне частот: - при измерении виброскорости от 2 до 1 000 Гц, %, не более - при измерении виброускорения от 5 до 1 600 Гц, %, не более - при измерении виброускорения от 2 до 3 000 Гц, %, не более | ±5 ±5 ±10 |
| Относительный коэффициент поперечного преобразования на базовой частоте 79,6 Гц, %, не более | ±10,0 |
| Нелинейность амплитудной характеристики на базовой частоте 79,6 Гц, % | ±3,0 |
| Наименование характеристики | Значение |
| Параметры электрического питания: - напряжение постоянного тока, В - сила постоянного тока, мА | от 18 до 30 от 2 до 20 |
| Степень защиты оболочек по ГОСТ 14254-2015 | IP67 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | В4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % | от -60 до +135 до 95 |
| Маркировка взрывозащиты в соответствии с ГОСТ IEC 60079-1-2013 ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) | PB Ex d I Mb X / 1Ex d IIC T6...T4 Gb X или PO Ex ia I Ma X / 0Ex ia IIC T6...T4 Ga X |
| Габаритные размеры (диаметрхвысота), мм, не более | 17x42,2 |
| Масса, кг, не более | 0,051 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 20 |
Таблица 7 - Технические характеристики вибропреобразователей КД618
| Наименование характеристики | Значение |
| Степень защиты оболочек по ГОСТ 14254-2015 | IP67 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | В4 |
| Маркировка взрывозащиты в соответствии с ГОСТ IEC 60079-1-2013 ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) | PB Ex d I Mb X / 1Ex d IIC T6...T4 Gb X или PO Ex ia I Ma X / 0Ex ia IIC T6...T4 Ga X |
| Параметры электрического питания: - напряжение постоянного тока, В - сила постоянного тока, мА - номинальный значение силы электрического тока питания, мА | от 18 до 30 от 2 до 20 2,85 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % | от -60 до +135 до 95 |
| Габаритные размеры (диаметрхвысота), мм, не более | 25x58 |
| Масса, кг, не более | 0,1 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 20 |
| Наименование характеристики | Значение |
| Степень защиты оболочек по ГОСТ 14254-2015 | IP67 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | В4 |
| Маркировка взрывозащиты в соответствии с ГОСТ IEC 60079-1-2013 ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) | PB Ex d I Mb X / 1Ex d IIC T6...T4 Gb X или PO Ex ia I Ma X / 0Ex ia IIC T6...T4 Ga X |
| Параметры электрического питания: - напряжение постоянного тока, В - сила постоянного тока, мА | от 18 до 30 от 2 до 20 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % | от -60 до +135 до 95 |
| Габаритные размеры (диаметрхвысота), мм, не более | 19x50 |
| Масса, кг, не более | 0,06 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 20 |
| Таблица 9 - Технические характеристики вибропреобразователей КД650 | |
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Степень защиты оболочек по ГОСТ 14254-2015 | IP67 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | В4 |
| Маркировка взрывозащиты в соответствии с ГОСТ IEC 60079-1-2013 ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) | PB Ex d I Mb X / 1Ex d IIC T6...T4 Gb X или PO Ex ia I Ma X / 0Ex ia IIC T6...T4 Ga X |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % | от -60 до +135 до 95 |
| Габаритные размеры (диаметрхвысота), мм, не более | 31,5x71,5 |
| Масса, кг, не более | 0,2 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 20 |
*
Примечание - - амплитудное (или пиковое значение) значение виброускорения
| Наименование характеристики | Значение |
| Напряжение питания постоянного тока, В | от 18 до 30 |
| Степень защиты оболочек по ГОСТ 14254-2015 | IP67 |
| Климатическое исполнение и категория размещения по ГОСТ 15150-69 | В4 |
| Маркировка взрывозащиты в соответствии с ГОСТ IEC 60079-1-2013 ГОСТ 31610.0-2014 (IEC 60079-0:2011), ГОСТ 31610.11-2014 (IEC 60079-11:2011) | PB Ex d I Mb X / 1Ex d IIC T6...T4 Gb X или PO Ex ia I Ma X / 0Ex ia IIC T6...T4 Ga X |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при температуре +35 °С, % | от -60 до +135 до 80 |
| Габаритные размеры (диаметрхвысота), мм, не более | 25x58 |
| Масса, кг, не более | 0,1 |
| Средняя наработка на отказ, ч | 100 000 |
| Средний срок службы, лет | 20 |
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт.
Комплектность вибропреобразователей представлена в таблице 11.
Таблица 11 - Комплектность вибропреобразователей
| Наименование | Обозначение | Количество | Примечание |
| Вибропреобразователь | КОМД.433642.001 | 1 шт. | для КД6407 |
| КОМД.433642.002 | 1 шт. | для КД612 | |
| КОМД.433642.003 | 1 шт. | для КД618 | |
| КОМД.433642.004 | 1 шт. | для КД650 | |
| КОМД.433642.005 | 1 шт. | для КД619 | |
| Паспорт | КОМД.433642.001 ПС | 1 экз. | для КД6407 |
| КОМД.433642.002 ПС | 1 экз. | для КД612 | |
| КОМД.433642.003 ПС | 1 экз. | для КД618 | |
| КОМД.433642.004 ПС | 1 экз. | для КД650 | |
| КОМД.433642.005 ПС | 1 экз. | для КД619 | |
| Руководство по эксплуатации | КОМД.433642.006 РЭ | 1 экз. | - |
| Методика поверки | КОМД.433642.006 МП | 1 экз. | - |
| Упаковка | — | 1 шт. | - |
осуществляется по документу КОМД.433642.006 МП «Вибропреобразователи КД612, КД618, КД619, КД650, КД6407. Методика поверки», утверждённому ООО «ИЦРМ» 17.05.2019 г. Основные средства поверки:
- станция для калибровки преобразователей вибрации 9155 (регистрационный номер в Федеральном информационном фонде 45699-10);
- мультиметр 3458А (регистрационный номер в Федеральном информационном фонде 25900-03);
- термометр сопротивления платиновый вибропрочный эталонный ПТСВ-9-2 (регистрационный номер в Федеральном информационном фонде 65421-16);
- термометр цифровой эталонный ТЦЭ-005 (3458А (регистрационный номер в Федеральном информационном фонде 40719-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых вибропреобразователей с требуемой точностью. Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 30296-95 Аппаратура общего назначения для определения основных параметров вибрационных процессов
КОМД.433642.006 ТУ Вибропреобразователи КД612, КД618, КД619, КД650, КД6407. Технические условия
