| Номер в госреестре | 75924-19 |
| Наименование СИ | Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО "Саратоворгсинтез" |
| Изготовитель | АО "Меттлер-Толедо Восток", г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез» (далее - средство измерений (СИ)), предназначены для измерений в автоматизированном режиме массы нефтехимических продуктов (далее -нефтепродуктов) в железнодорожных цистернах.
Принцип действия СИ основан на измерении массы нефтепродуктов по результатам взвешивания порожней и груженой цистерн прямым методом статических измерений расцепленных и не расцепленных цистерн с остановкой состава. Измеренное значение массы нефтепродукта определяется как разность между груженой и порожней цистерной. Измеренные значения массы нефтепродуктов отображаются (индицируются) на автоматизированном рабочем месте (АРМ) оператора. СИ при измерении массы жидких нефтепродуктов (кроме сжиженных углеводородных газов (далее - СУГ) учитывает действие выталкивающей силы воздуха в железнодорожных цистернах. в соответствие с аттестованной методикой измерений.
В состав СИ входят:
- весы вагонные 7260, исполнение 7260S регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - регистрационный номер) 71056-18;
- преобразователь давления измерительный EJ*, модификация EJX, модель EJX510A-JAS9N-019DL/GU1/N4/VR (регистрационный номер 59868-15) в комплекте с преобразователем JUXTA, серии VJ, модель VJA7-027-AAP0 (регистрационный номер 59309-14);
- термопреобразователь сопротивления Метран-2000 (регистрационный номер 38550-13) в комплекте с преобразователем JUXTA, серии VJ, модель VJU7-027-UAP0 (регистрационный номер 59309-14);
- устройство фотофиксации номеров цистерн, АРМ оператора.
Конструктивно СИ выполнено в виде:
- грузоприемного устройства (далее - ГПУ), имеющего одну весовую платформу с датчиками, а также расположенными рядом с ГПУ термопреобразователем сопротивления, преобразователем давления и устройством фотофиксации;
- шкафа с установленными в нем терминалом IND780, а также преобразователями JUXTA, серии VJ (модель VJU7-027-UAP0 и модель VJA7-027-AAP0);
- АРМ оператора.
СИ обеспечивает выполнение следующих основных функций:
- автоматизированное измерение, вычисление, хранение и отображение (индикацию) массы нефтепродуктов в железнодорожных цистернах (в том числе с учётом на действие выталкивающей силы воздуха);
- регистрацию, хранение и отображение результатов измерений массы порожних и груженых вагонов (цистерн);
- регистрацию и хранение результатов измерений параметров окружающей среды (температуры и атмосферного давления) в момент взвешивания груженого вагона (цистерны);
- даты и времени прохождения по весам, метода определения массы;
- фотофиксацию номера вагона (цистерны);
- архивирование и хранение данных по операциям приема и отпуска нефтепродуктов;
- самодиагностику;
- защиту результатов измерений и от несанкционированного доступа к программным средствам.
В СИ предусмотрена возможность ведения журнала отказов, неисправностей, отсутствия напряжения электропитания и других нештатных ситуаций работы оборудования и программного обеспечения, а также случаев нештатных действий персонала.
Для сохранности информации в случаях аварий и различных внештатных ситуаций применяются источники бесперебойного питания.
Средства измерений давления и температуры, входящие в состав СИ пломбируются в соответствии с их эксплуатационной документацией.

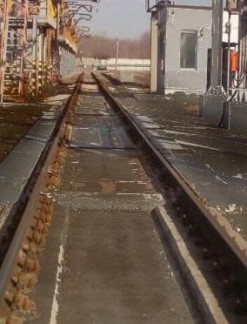

Общий вид СИ представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа терминала IND780 из состава весов вагонных 7260S представлена на рисунке 2.
Рисунок 2 - Схема пломбировки терминала IND780 с обозначение места нанесения знака поверки
Программное обеспечение (ПО) СИ включает ПО терминала IND780 и АРМ оператора. ПО обеспечивает реализацию основных функций СИ. Нормирование метрологических характеристик проведено с учетом ПО.
Защита ПО СИ от непреднамеренных и преднамеренных изменений осуществляется путем разграничения прав пользователей и паролей.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение для терминала IND780 | Значение для АРМ оператора |
| Идентификационное наименование ПО | Terminal FW MCNl.x | ARM CIM |
| Номер версии (идентификационный номер) ПО | 8.0.01 | 2.3.88.0 |
| Цифровой идентификатор ПО | _* | |
| * - данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | ||
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений массы нефтепродуктов, т: - расцепленных цистерн с остановкой состава - не расцепленных цистерн с остановкой состава | от 0,4 до 77 от 0,4 до 77 |
| Диапазон измерений массы порожней цистерны, т1) | от 18 до 38 |
| Диапазон измерений массы груженой цистерны, т1) | от 18,4 до 100 |
| Пределы допускаемой относительной погрешности измерений массы нефтепродуктов2^ %: - в расцепленных цистернах с остановкой состава - в не расцепленных цистернах с остановкой состава | ±0,40 ±0,40 |
| Максимальная масса состава, т, не более | 1000 |
| Примечания: 1) В соответствии с характеристиками весов вагонных 7260S. 2) С учетом и без учета действия выталкивающей силы воздуха. | |
| Наименование характеристики | Значение |
| Количество цистерн в составе, не более | 10 |
| Рабочий диапазон температуры окружающего воздуха при эксплуатации, °С - для ГПУ, термопреобразователя сопротивления, преобразователя давления и устройства фотофиксации - для шкафа с установленными: терминалом IND780, преобразователями JUXTA, серии VJ (модель VJU7-027-UAP0 и модель VJA7-027-AAP0) - АРМ оператора | от -42 до +50 от +10 до +40 от +15 до +25 |
| Диапазон атмосферного давления, кПа | от 84 до 106,7 |
| Напряжение электропитания от сети переменного тока с частотой (50±1) Гц, В | от 198 до 242 |
| Потребляемая мощность, кВ-А, не более | 10 |
| Выходной сигнал цифровой (с протоколом обмена Ethernet) | Ethernet |
наносят на маркировочную табличку, крепящуюся снаружи на блоки СИ в виде наклейки, на титульном листе в левом верхнем углу руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез» | 1 шт. (заводской № 01) | |
| Комплект эксплуатационных документов | - | 1 комплект |
| Формуляр | МТ-09-2018-ФО | 1 экз. |
| Методика поверки | МЦКЛ.0259.МП | 1 экз. |
осуществляется по документу МЦКЛ.0259.МП «ГСИ. Весы для измерений массы нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез». Методика поверки», утвержденному ЗАО КИП «МЦЭ» 14.01.2019 г.
Основные средства поверки:
- рабочий эталон единицы массы 4-го разряда по Приказу Росстандарта от 29.12.2018 г. № 2818 - гири класса точности М1 и М1-2 по ГОСТ OIML R 111-1-2009 «ГСИ. Гири классов Е1, Е2, F1, F2, M1, M1-2, M2, M2-3 и M3. Метрологические и технические требования».
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельство о поверке СИ и на пломбу как показано на рисунке 2. На средства измерений, входящие в состав СИ знак поверки наносится в соответствии с их эксплуатационной документацией.
приведены в документе МЦКЛ.0399.М-2018 «Государственная система обеспечения единства измерений. Методика (метод) измерений. Масса нефтехимических продуктов. Методика измерений с помощью весов грузов, отгружаемых и принимаемых железнодорожным транспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез», свидетельство об аттестации методики (метода) измерений № КЛ^и.311313/МИ-099-2018 от 10.12.2018 г.
Нормативные документы, устанавливающие требования к весам для измерения массы нефтехимических продуктов и грузов, отгружаемых и принимаемых железнодорожным тр анспортом на основной промышленной площадке, цехе СНЕВ, ООО «Саратоворгсинтез»
Приказ Минэнерго России от 15.03.2016 № 179 Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений, выполняемых при учете используемых энергетических ресурсов, и обязательных метрологических требований к ним, в том числе показателей точности измерений
ГОСТ Р 8.595-2004 ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений
Приказ Росстандарта от 29.12.2018 г. № 2818 Об утверждении Государственной поверочной схемы для средств измерений массы
| Зарегистрировано поверок | 6 |
| Поверителей | 1 |
| Актуальность данных | 21.11.2024 |
