| Номер в госреестре | 75929-19 |
| Наименование СИ | Резервуар стальной горизонтальный цилиндрический |
| Обозначение типа СИ | РГС-25 |
| Изготовитель | АО "Уралтехнострой-ТуймазыХиммаш", г.Туймазы |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар стальной горизонтальный цилиндрический РГС-25 предназначен для измерения объема нефти и нефтепродуктов, а также для их приема, хранения и отпуска.
Тип резервзуара - стальной горизонтальный цилиндрический, номинальной вместимостью 25 м , подземного расположения.
Резервуар представляет собой стальную конструкцию, состоящую из цилиндрической стенки с днищами.
Заполнение и выдача продукта осуществляется через приемно-раздаточные патрубки. Резервуар стальной горизонтальный цилиндрический РГС-25 с заводским номером 1410313 расположен по адресу: Тюменская область, Ямало-Ненецкий автономный округ, Тазовский район, Пякяхинское месторождение, ПСП «Мессояха».

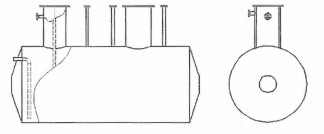

Общий вид эскиза резервуара стального горизонтального цилиндрического РГС-25 представлен на рисунке 1.
Рисунок 1 - Общий вид эскиза резервуара РГС-25
Пломбирование резервуара стального горизонтального цилиндрического РГС-25 не предусмотрено.
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3 | 25 |
| Пределы допускаемой относительной погрешности определения вместимости, % | ±0,25 |
| Наименование характеристики | Значение |
| Условия эксплуатации: | |
| Температура окружающего воздуха, оС | от -50 до +50 |
| Атмосферное давление, кПа | от 84,0 до 106,7 |
| Средний срок службы, лет, не менее | 20 |
наносится на титульный лист паспорта резервуара типографским способом. Комплектность средства измерений.
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Резервуар стальной горизонтальный цилиндрический. | РГС-25 | 1 шт. |
| Резервуар стальной горизонтальный цилиндрический. Паспорт. | РГС-25 | 1 экз. |
| Г радуировочная таблица | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки.
Основные средства поверки:
- рулетка измерительная металлическая 2 класса точности Р30Н2Г, с верхним пределом измерений 30 м (регистрационный номер 55464-13);
- рулетка измерительная металлическая типа Р20У2К, с верхним пределом измерений 20 м (регистрационный номер 51171-12);
- рабочие эталоны 2-го разряда из части 1 ГПС Приказа Росстандарта № 256 от 7 февраля 2018 г.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в свидетельстве о поверке и в градуировочной таблице резервуара в месте подписи поверителя.
отсутствуют.
ГОСТ 17032-2010 Резервуары стальные горизонтальные для нефтепродуктов. Технические условия;
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки;
Приказ Росстандарта № 256 от 7 февраля 2018 г. Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости.
| Зарегистрировано поверок | 3 |
| Поверителей | 2 |
| Актуальность данных | 06.12.2024 |
