| Номер в госреестре | 75931-19 |
| Наименование СИ | Резервуары стальные вертикальные цилиндрические |
| Обозначение типа СИ | РВС-3700 |
| Изготовитель | АО "Самарский завод котельно-вспомогательного оборудования и трубопроводов", г.Самара |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуары стальные вертикальные цилиндрические РВС-3700 (далее - резервуары) предназначены для измерения объема, а также приема, хранения и отпуска авиационного топлива.
Принцип действия резервуаров основан на заполнении их авиатопливом до определенного уровня, соответствующего объему авиатоплива согласно градуировочным таблицам резервуаров.
Резервуары РВС-3700 представляют собой стальные вертикальные конструкции цилиндрической формы с конусным днищем и конической крышей.
Тип резервуаров - вертикальные стальные цилиндрические. Цилиндрическая стенка резервуаров состоит из 7 цельносварных поясов.
Резервуары оборудованы боковой лестницей, замерным люком, люками-лаз и приемораздаточными устройствами для обслуживания во время эксплуатации. Резервуары оснащены молниезащитой, защитой от статического электричества и системой тушения пожара.
Заполнение и опорожнение резервуаров осуществляется через приемо-раздаточные патрубки, расположенные в первом поясе резервуаров.
Тип размещения - наземный. Фундамент резервуаров РВС-3700 соответствует требованиям ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
Резервуары расположены на территории склада ГСМ ЗАО «Г азпромнефть-Аэро» филиала «Чкаловский» по адресу: 141110, Московская область, Щёлковский район, г. Щёлково-10.

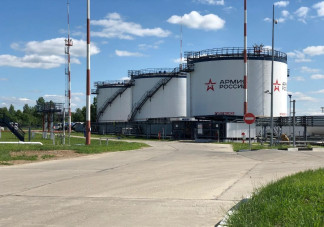

Общий вид резервуаров стальных вертикальных цилиндрических РВС-3700 №№ 1, 2, 3 представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значения | ||
| Тип резервуара | РВС-3700 | ||
| Номер резервуара | 1 | 2 | 3 |
| Номинальная вместимость, м3 | 3700 | 3700 | 3700 |
| Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % | ±0,15 | ||
| Условия эксплуатации: - температура окружающей среды, °С - атмосферное давление, кПа - относительная влажность окружающей среды при температуре от минус 45 до плюс 50 °С, %, не более | от -45 до +50 от 69,9 до 106,7 98 | ||
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуары вертикальные стальные цилиндрические | РВС-3700 №№1, 2, 3 | 3 шт. |
| 2. Паспорта на резервуары | - | 3 экз. |
| 3. Г радуировочные таблицы | - | 3 экз. |
осуществляется по документу ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки». Основные средства поверки:
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег. № 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег. № 51171-12);
- толщиномер ультразвуковой БУЛАТ 2, диапазон измерений толщины от 0,6 до 30 мм, ПГ±(0,001Ь+0,03) мм (рег.№ 46426-11);
- нивелир оптический ADA Ruber-X32, диапазон измерений углов от 0 до 360, СКП измерения ±2,0 мм (рег.№ 43704-10);
- теодолит 4Т30П, диапазон измерения углов: вертикальных от минус 55 до 60, горизонтальных от 0 до 360, ПГ±0,2 °С (рег.№ 5305-15);
- штангенциркуль ТТТЦ-Т, ПГ±0,1 мм (рег.№ 22088-07);
- динамометр пружинный ДПУ-0,001-2, (0-100) Н, ПГ±2 % (рег.№ 1808-63);
- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег.№ 303-91)
- линейка измерительная металлическая, (0-300) мм, ПГ±0,1 мм (рег.№ 34854-07)
- анемометр цифровой АТТ-1002, (0,8-30) м/с (рег.№ 46056-11);
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег.№ 37028-08);
- газоанализатор взрывоопасных паров Сигнал-4М, ПГ±20 % (рег.№ 38260-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и градуировочные таблицы.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуарам стальным вертикальным цилиндрическим РВС-3700
ГОСТ 8.570-2000 «Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки»
ГОСТ 31385-2016 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. №256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
