| Номер в госреестре | 75933-19 |
| Наименование СИ | Резервуар горизонтальный стальной цилиндрический |
| Обозначение типа СИ | РГС-50 |
| Изготовитель | ЗАО "ТК 122 ЭМЗ", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Резервуар горизонтальный стальной цилиндрический РГС-50 (далее - резервуар) предназначен для измерения объема, а также приема, хранения и отпуска противоводокристаллизационной жидкости (ПВКЖ).
Принцип действия резервуара основан на заполнении его противоводокристаллизационной жидкостью (ПВКЖ) до определенного уровня, соответствующего объему согласно градуировочной таблице резервуара.
Резервуар представляет собой горизонтальную цилиндрическую конструкцию с плоскими днищами, состоящую из двух секций (25+25). Расположение резервуара - наземное.
Фундамент резервуара выполнен из монолитного железобетона. Резервуар оборудован боковой металлической лестницей, по периметру которой установлено ограждение. Резервуар имеет люк замерный для эксплуатации и приемо-раздаточные патрубки для заполнения и опорожнения.
Резервуар горизонтальный стальной цилиндрический РГС-50 расположен на территории АО «Газпромнефть-Аэро» филиал «Чкаловский» по адресу: 141110, Россия, Московская область, Щёлковский район, г. Щёлково - 10.

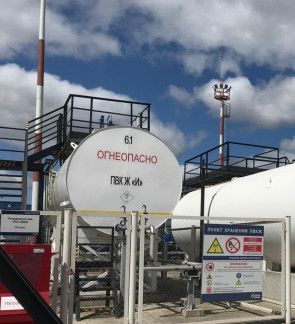

Общий вид резервуара горизонтального стального цилиндрического РГС-50 № 2485 (№ 6 по технологической схеме) представлен на рисунке 1.
отсутствует.
Таблица 1 - Метрологические и технические характеристики
| Наименование характеристики | Значение |
| Номинальная вместимость, м3: | 50 |
| -1 секция | 25 |
| -2 секция | 25 |
| Пределы допускаемой | |
| относительной погрешности | ±0,25 |
| определения вместимости | |
| резервуара, %. | |
| Условия эксплуатации: | |
| - температура окружающей | от -45 до +50 |
| среды, °С | |
| - атмосферное давление, кПа | от 69,9 до 106,7 |
наносится на титульный лист технического паспорта типографским способом. Комплектность средства измерений
Таблица 2 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| 1 Резервуар горизонтальный стальной | РГС-50 | 1 шт. |
| цилиндрический | Зав. № 2485 | |
| 2 Паспорт | - | 1 экз. |
| 3 Г радуировочная таблица | - | 1 экз. |
осуществляется по документу ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
Основные средства поверки:
- расходомер жидкости турбинный PTF 040, (4,0-30) м3/ч, ПГ±0,15% (рег.№ 11735-06);
- система измерительная Струна +, от 0 до 3800 мм, ПГ±1 мм (рег.№ 58711-14);
- рулетка измерительная металлическая Р, 2-го класса точности, с верхним пределом измерений 20 м, с грузом Р20У2Г (рег.№ 51171-12);
- рулетка измерительная металлическая Р, 2 класса точности, с верхним пределом измерений 30 м, с кольцом Р30У2К (рег.№ 51171-12);
- секундомер механический СОСпр; (0-60) мин; ЦД 0,2 с (рег.№ 11519-11);
- термометр ртутный стеклянный лабораторный ТЛ-4, ЦД 0,1 °С (рег.№ 303-91):
- газоанализатор взрывоопасных паров Сигнал-4М, ПГ±20% (рег.№ 38260-08);
- ареометр стеклянный для нефти АНТ-1, ЦД 0,5 кг/м (рег.№37028-08).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и градуировочную таблицу.
ГОСТ 8.595-2004 «ГСИ. Масса нефти и нефтепродуктов. Общие требования к методикам выполнения измерений».
Нормативные документы, устанавливающие требования к резервуару горизонтальному стальному цилиндрическому РГС-50
ГОСТ 8.346-2000 «Государственная система обеспечения единства измерений. Резервуары стальные горизонтальные цилиндрические. Методика поверки».
ГОСТ 17032-2010 «Резервуары стальные горизонтальные для нефтепродуктов. Технические условия».
