| Номер в госреестре | 75935-19 |
| Наименование СИ | Анализаторы воды автоматические |
| Обозначение типа СИ | AMI ISE Universal |
| Изготовитель | "SWAN Analytische Instrumente AG", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы воды автоматические AMI ISE Universal (далее - анализаторы) предназначены для непрерывных измерений массовой концентрации фторид-ионов, нитрат-ионов, ионов аммония в воде и температуры жидкости.
Принцип действия канала измерений массовых концентраций ионов потенциометрический.
Принцип действия канала измерений температуры основан на преобразовании электрического сигнала, поступающего в электронный блок от первичного преобразователя, сопротивление которого изменяется при изменении температуры жидкости, пропорционально измеряемой температуре.
Конструктивно анализаторы состоят из трансмиттера, монтажной панели, проточной камеры и ион-селективного датчика и электрода сравнения. К двум измерительным каналам массовой концентрации ионов и температуры жидкости опционально может быть установлен датчик расхода.
Трансмиттер выполнен в алюминиевом пыле- и влагозащищенном корпусе, результаты измерений с сигнализацией о выходе значений за допустимые пределы отображаются на ЖК-дисплее. Проточная камера состоит из ПВХ и акрилового стекла, в которой размещается ион-селективный датчик и электрод сравнения. Трансмиттер, проточная камера и датчик расхода размещаются на монтажной панели.
Анализаторы могут быть оборудованы одним из интерфейсов (RS232, USB, RS485) для передачи данных.

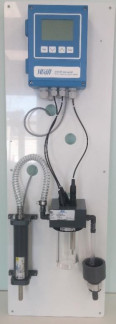

Общий вид анализаторов и схема пломбировки представлены на рисунках 1 и 2 соответственно.
Анализаторы воды автоматические AMI ISE Universal имеют встроенное программное обеспечение «AMI ISE», разработанное для выполнения измерений, хранения, передачи и просмотра результатов измерений в реальном времени на дисплее измерительного блока.
Защита ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Таблица 1 - Идентификационные данные (признаки) метрологически значимой части ПО.
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | AMI ISE |
| Номер версии (идентификационный номер) ПО | не ниже V6.20 |
Таблица 2 - Метрологические характеристики
| Наименование характеристик | Значение характеристики |
| Диапазон измерений массовой концентрации ионов, мг/дм3 - фторид-ионов - нитрат-ионов - ионов аммония | от 0,1 до 1000 от 0,1 до 1000 от 0,1 до 1000 |
| Пределы допускаемой абсолютной погрешности измерений массовой концентрации ионов в диапазоне от 0,1 до 1 включ. мг/дм3, мг/дм3 | ±0,05 |
| Пределы допускаемой относительной погрешности измерений массовой концентрации ионов в диапазоне св. 1 до 1000 мг/дм , % | ±5 |
| Диапазон измерений температуры, °С | от 5 до 35 |
| Пределы допускаемой абсолютной погрешности измерений температуры, °С | ±0,2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристик | Значение характеристики |
| Напряжение электропитания, В: от сети переменного тока частотой от 50 до 60 Гц от сети постоянного тока | от 100 до 240 от 24 до 30 |
| Потребляемая мощность при питании от сети переменного/постоянного тока, В-А, не более | 30 |
| Г абаритные размеры, мм, не более - глубина - ширина - высота | 150 280 850 |
| Масса, кг, не более | 6 |
| Условия эксплуатации: - атмосферное давление, кПа »-» о/"ч - температура окружающей среды, С - температура анализируемой среды, С - относительная влажность воздуха, % | от 84 до 106,7 от -10 до +50 от 5 до 35 от 10 до 90 |
| Давление пробы, кПа (бар), не более | 100 (1) |
| Расход пробы, л/ч | от 4 до 15 |
| Средняя наработка на отказ, ч | 25 000 |
наносится на анализаторы в виде клеевой этикетки и на титульном листе руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансмиттер | AMI ISE Universal | 1 шт. |
| Ион-селективный электрод | - | 1 шт.* |
| Электрод сравнения | - | 1 шт. |
| Расходомер | DeltaT | 1 шт. |
| Проточная камера | - | 1 шт. |
| Панель монтажная | - | 1 шт. |
| Транспортировочный кейс | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 209-061-2018 | 1 экз. |
| * Перечень датчиков определяется при заказе | ||
осуществляется по документу МП 209-061-2018 «ГСИ. Анализаторы воды автоматические AMI ISE Universal. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 12.02.2019 г.
Основные средства поверки:
Стандартные образцы водных растворов: нитрат-ионов (NO3-) ГСО 6696-93 - 9698-93; ионов аммония (NH4) ГСО 7015-93 - 7017-93; и фторид ионов (F-) ГСО 7188-95;
Термометр лабораторный электронный ЛТ-300 (Рег № 61806-15);
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на анализаторы, как указано на рисунке 2.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
Техническая документация фирмы «SWAN Analytische Instrumente AG», Швейцария
