| Номер в госреестре | 75936-19 |
| Наименование СИ | Фурье-спектрометры |
| Обозначение типа СИ | ФТ |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственная фирма «СИМЕКС» (ООО НПФ «СИМЕКС»), г. Новосибирск |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Фурье-спектрометры ФТ (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для качественного и количественного анализа компонентов в различных веществах и материалах по их спектрам в ближней и средней инфракрасной области в соответствии с аттестованными методиками (методами) измерений (при использовании в сфере государственного регулирования обеспечения единства измерений).
Принцип действия спектрометров основан на использовании двухлучевого сканирующего интерферометра «двойной кошачий глаз» (ДКГ) для разделения исследуемого излучения на составляющие. Поток излучения от инфракрасного источника с помощью входящей оптической схемы преобразуется в сходящийся кольцевой пучок и фокусируется на входном отверстии интерферометра, состоящего из сферических зеркал и подвижного светоделителя. Поток излучения, пройдя ряд отражений в интерферометре, попадает на светоделитель и интерферирует. Затем с помощью оптической системы ДКГ поток излучения выходит через отверстие интерферометра, попадает в систему зеркал и преобразуется в параллельный пучок, который проходит через кюветное отделение и собирается в фотоприемнике. Интерферограмма регистрируется в виде конечного числа значений сигнала, снимаемых с фотоприемника, преобразуемых аналого-цифровым преобразователем (АЦП) в цифровой код. Аналого-цифровое преобразование осуществляется через равные интервалы оптической разности хода. Зарегистрированная интерферограмма передается в цифровом виде в персональный компьютер через интерфейс USB, где над ней осуществляется обратное Фурье-преобразование для получения спектра в шкале волновых чисел или длин волн.
Спектрометры состоят из основного блока, включающего источник инфракрасного (ИК) излучения, оптическую систему, интерферометр, кюветное отделение, фотоприемник, АЦП, и персонального компьютера.
Спектрометры выпускаются в следующих модификациях: ФТ-801, ФТ-803, ФТ-805, которые отличаются дополнительными функциями и габаритными размерами.
Спектрометры могут комплектоваться набором дополнительных устройств: ИК-микроскопом, универсальными приставками однократного и многократного нарушенного полного внутреннего отражения, приставками зеркально-диффузного отражения, кюветой для анализа газообразных веществ, фокусирующими приставками и др.

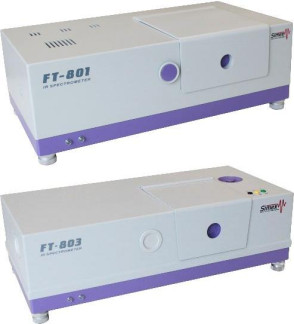

Общий вид спектрометров представлен на рисунке 1.
Спектрометр работает под управлением программного обеспечения (ПО), позволяющего проводить регистрацию спектров, их обработку, визуализацию, сохранение в стандартных форматах, печать, качественный и количественный анализ.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Идентификационные данные ПО спектрометров приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ZaIR 3.5 |
| Номер версии (идентификационный номер) ПО | не ниже 877 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций |
| ФТ-801 ФТ-803 ФТ-805 | |
| Спектральный диапазон, см 1 | от 470 до 5700 |
| Пределы допускаемой абсолютной погрешности измерений волновых чисел, см 1: - по парам воды в атмосфере на волновом числе 1554,35 см 1 | ±0,05 |
| - по мере волнового числа | ±1,0 |
| Предел допускаемого среднего квадратического отклонения измерений положения пика паров воды в атмосфере на волновом числе 1554,35 см 1, см 1 | 0,02 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значения для модификаций | ||
| ФТ-801 | ФТ-803 | ФТ-805 | |
| Спектральное разрешение, см 1 | 0,5; 1; 2; 4; 8 | ||
| Неравномерность линии 100 % пропускания в стандартных условиях* в средней части спектрального диапазона (от 2050 см 1 до 2150 см 1), %, не более | 0,2 | ||
| Уровень шумов линии 100 % пропускания в стандартных условиях* в средней части спектрального диапазона (от 2050 см 1 до 2150 см 1), %, не более | 0,005 | ||
| Время установления рабочего режима, мин, не более | 30 | ||
| Г абаритные размеры, мм, не более - высота - ширина - длина | 205 315 560 | 215 320 635 | 215 345 385 |
| Масса, кг, не более | 16 | 18 | 14 |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 198 до 242 50±1 | ||
| Потребляемая мощность, ВА, не более | 150 | ||
| Наименование характеристики | Значения для модификаций |
| ФТ-801 ФТ-803 ФТ-805 | |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более | от +15 до +25 80 |
| Средний срок службы, лет, не менее | 10 |
| * Спектральное разрешение 4 см 1, время регистрации спектра пропускания 1 мин | |
наносится на боковую панель спектрометра методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Фурье-спектрометр | ФТ | 1 шт. |
| Компакт-диск с программным обеспечением | ZaIR 3.5 | 1 шт. |
| Кабель USB интерфейса | - | 1 шт. |
| Кабель сетевого питания | - | 1 шт. |
| Вставка плавкая 2 А | - | 2 шт. |
| Сумка или ящик упаковочный | - | 1 шт. |
| Руководство по эксплуатации | ФСВЕ.443430.005.01.03.05РЭ | 1 экз. |
| Формуляр | ФСВЕ.443430. 005.01.03.05ФО | 1 экз. |
| Методика поверки | МП 113-251-2018 | 1 экз. |
осуществляется по документу МП 113-251-2018 «ГСИ. Фурье-спектрометры ФТ. Методика поверки», утвержденному ФГУП «УНИИМ» 13 февраля 2019 г.
Основные средства поверки:
- рабочий эталон единицы длины волны (волнового числа) 1-й части 2-го разряда по ГОСТ Р 8.763-2011 в диапазоне значений от 3200 до 18600 нм (от 3100 до 537 см- ) (мера волнового числа МВЧ-001, рег. № 67321-17).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрометров с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
ТУ 4434-805-59962935-2019 Фурье-спектрометр ФТ. Технические условия
| Зарегистрировано поверок | 102 |
| Поверителей | 13 |
| Актуальность данных | 21.11.2024 |
