| Номер в госреестре | 75939-19 |
| Наименование СИ | Трап-детекторы с усилителем |
| Обозначение типа СИ | ТП03-16У (HH03-S1337) |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Трап-детекторы ТП03-16У (HH03-S1337) с усилителем (далее - трап - детекторы) предназначены для преобразования оптического излучения в электрический сигнал для измерений малых уровней мощности и энергии лазерного излучения.
Принцип работы трап-детектора основан на преобразовании мощности (энергии) падающего излучения в электрический сигнал пропорциональный потоку излучения. Электрический сигнал с трап-детектора снимается с электрического разъема байонетной фиксации (BNC) при помощи измерительного прибора, типа вольтметра/нановольтметра. Для усиления выходного электрического сигнала с трап-детектора используется усилитель, позволяющий расширить диапазон измерений мощности и энергии лазерного излучения трап-детектора.
Трап-детектор состоит из цилиндрического корпуса, в котором располагаются три кремниевых фотодиода. Рабочая зона фотодиода 1 см2 (10 мм х 10 мм). Фотодиоды находятся в изделии и подключены параллельно. Детектор оснащён пластиковой защитной крышкой для входной апертуры. Крышка имеет окошко из стекла.
Фотодиоды в корпусе трап-детектора расположены таким образом, что лазерное излучение на первые два фотодиода падает под углом 450, а на третий фотодиод нормально его поверхности. Всего излучение отражается от 5-и поверхностей прежде, чем покинуть устройство. В результате почти все падающее излучение поглощается фотодиодами.
Общий вид трап-детектора представлен на рисунке 1.
Обозначение места нанесения маркировки и знака поверки представлены на рисунке 2.
Пломбировка не предусмотрена.

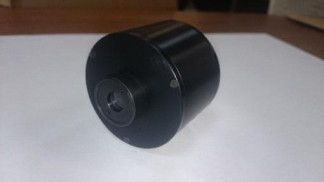

а) трап-детектор б) усилитель
Рисунок 1 - Общий вид трап-детекторов
Рисунок 2 - Обозначение места нанесения маркировки и знака поверки
Место нанесения знака поверки
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений мощности, Вт | от 110-10 до 110-3 |
| Диапазон измерений энергии, Дж | от 110-10 до 110-5 |
| Пределы допускаемой относительной погрешности измерений мощности, % | 1,0 |
| Пределы допускаемой относительной погрешности измерений энергии, % | 1,5 |
Таблица 2 - Основные технические характеристики трап-детектора
| Наименование характеристики | Значение |
| Максимальная оптическая плотность мощности, мВт/см2 | 5 |
| Спектральный диапазон, нм | от 360 до1100 |
| Активная площадка, мм2 | 54 |
| Масса, кг, не более | 0,2 |
| Габаритные размеры трап-детекторов, мм, не более: - диаметр - длина | 60 48 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа | от + 15 до + 25 90 от 96 до 104 |
Таблица 3 - Основные технические характеристики усилителя
| Наименование характеристики | Значение |
| Коэффициент усиления входного сигнала по мощности, В/А, не более | 1011 |
| Коэффициент усиления входного сигнала по энергии, В/Кл, не более | 1010 |
| Масса усилителя, кг, не более | 0,3 |
| Наименование характеристики | Значение |
| Габаритные размеры, мм, не более: | |
| - высота | 55 |
| - ширина | 64 |
| - длина | 140 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +25 |
| - относительная влажность, %, не более | 90 |
| - атмосферное давление, кПа | от 96 до 104 |
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трап-детектор ТП03-16У (HH03-S1337) | - | 1 шт. |
| Усилитель сигнала | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | МП 013.Ф2-19 | 1 экз. |
| Кейс для транспортирования и хранения | - | 1 шт. |
осуществляется по документу МП 013.Ф2-19 «ГСИ. Трап-детекторы ТП03-16У (HH03-S1337) с усилителем. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 20 февраля 2019 г.
Основные средства поверки:
- Государственный вторичный эталон единицы мощности лазерного излучения в
15 3
диапазоне от 10 до 10 Вт и в спектральном диапазоне от 0,4 до 1,1 мкм по государственной поверочной схеме для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12 мкм, утвержденной приказом Росстандарта от 22 октября 2018 г. № 2197;
- Государственный вторичный эталон единицы энергии импульсного лазерного излучения в диапазоне от 10-5 до 10-1 Дж на длине волны 1,064 мкм и в диапазоне от 10-5 до 5-10" Дж на длине волны 0,532 мкм по государственной поверочной схеме для средств измерений энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения в диапазоне длин волн от 0,3 до 2,0 мкм, утвержденной приказом Росстандарта от 28 сентября 2018 г. № 2088;
- нановольтметр/микроомметр 34420A (рег. № 47886-11).
Знак поверки наносится на корпус трап-детектора в соответствии с рисунком 2.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трап-детекторам ТП03-16У (HH03-S1337) с усилителем
Государственная поверочная схема для средств измерений средней мощности лазерного излучения и энергии импульсного лазерного излучения в диапазоне длин волн от 0,3 до 12 мкм, утвержденная приказом Росстандарта от 22 октября 2018 г. № 2197
Государственная поверочная схема для средств измерений энергии, распределения плотности энергии, длительности импульса и длины волны лазерного излучения в диапазоне длин волн от 0,3 до 2,0 мкм, утвержденная приказом Росстандарта от 28 сентября 2018 г. № 2088
