| Номер в госреестре | 75943-19 |
| Наименование СИ | Комплекс светобиологической безопасности испытательный |
| Обозначение типа СИ | UVIS 3000 |
| Изготовитель | "Everfine Corporation", Китай |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплекс светобиологической безопасности испытательный UVIS 3 000 (далее по тексту
- комплекс), предназначен для измерений и оценки светобиологической безопасности ламп и ламповых систем, включая светильники.
Принцип действия комплекса основан на измерении спектральной плотности энергетической освещенности источника света с последующим вычислением светобиологических параметров.

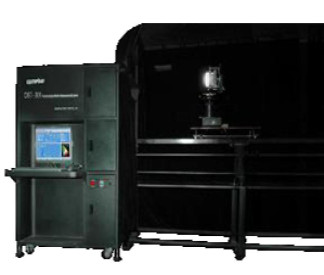

Комплекс состоит из: спектрорадиометра HAAS-2000, яркомера CX-2K, радиометров PMS-700 и RD-2000, передвижной платформы для установки приборов и ПК, подвижной платформы для исследования ламп со сменными держателями, оптических рельсов с оснасткой. Общий вид комплекса представлен на рисунке 1.
Пломбирование комплекса не предусмотрено.
Структурная схема комплекса представлена на рисунке 2.
Место мар кировки
Исследуемая лампа
Передвижная
платформа
1 - передвижная платформа; 2 - оптические рельсы и их оснастка;
3, 4, 5, 9, 10 - сменные держатели ламп; 6 - подвижная платформа для выравнивания лазера;
7 - подвижная диафрагма; 8 - подвижная платформа для установки ламп Рисунок 2 - Структурная схема комплекса светобиологической безопасности испытательного
UVIS 3000
Программное обеспечение (далее по тексту - ПО) UVIS-3000 предназначено для управления работой комплекса, настройки режимов измерений, обработки и отображения результатов измерений, в том числе в табличном и графическом виде, формирования графиков и сохранения результатов измерений и вычислений.
Защита ПО UVIS-3000 и данных от непреднамеренных и преднамеренных изменений обеспечивается наличием USB-ключа HASP.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | UVIS-3000 |
| Номер версии (идентификационный номер) ПО | не ниже 2.00.XXX |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерений спектральной плотности энергетической 3 освещенности (СПЭО) в диапазоне длин волн от 250 до 1650 нм, Вт/м | от 3 104 до 3-107 |
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерений СПЭО в диапазоне длин волн от 250 до 1650 нм, % | ± 11 |
| Диапазон измерений яркости, кд/м2 | от 10 до 1-104 |
| Пределы допускаемой относительной погрешности измерений яркости, % | ± 5 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Спектральный диапазон измерений, нм | от 200 до 3000 |
| Диапазон показаний яркости, кд/м2 | от 10 до 2-104 |
| Габаритные размеры (ВхШхД), мм, не более: рельс: | |
| - высота | 600 |
| - ширина | 500 |
| - длина | 620 |
| кожуха, в котором установлена аппаратура: | |
| - высота | 1050 |
| - ширина | 1200 |
| - длина | 1520 |
| передвижная платформа: | |
| - высота | 1000 |
| - ширина | 800 |
| - длина | 400 |
| Масса, кг, не более | 665 |
| Параметры электрического питания: | |
| - напряжение переменного тока, В | от 198 до 242 |
| - частота переменного тока, Гц | от 49 до 51 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от +15 до +30 |
| - относительная влажность, %, не более | 85 |
| - атмосферное давление, кПа | от 84 до 107 |
наносится на титульный лист Руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Комплекс светобиологической безопасности испытательный UVIS 3000, зав. № M181843CJ7371116 | - | 1 шт. |
| Руководство по эксплуатации Комплекс светобиологической безопасности испытательный UVIS 3000 | - | 1 экз. |
| Методика поверки | МП 027.М4-19 | 1 экз. |
осуществляется по документу МП 027.М4-19 «ГСИ. Комплекс светобиологической безопасности испытательный UVIS 3000. Методика поверки», утвержденному ФГУП «ВНИИОФИ» 22 февраля 2019 г.
Основные средства поверки:
Вторичный эталон единиц спектральной плотности энергетической яркости, спектральной плотности силы излучения и спектральной плотности энергетической освещенности в диапазоне длин волн от 0,2 до 10,0 мкм по ГПС «Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм», утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2815.
Вторичный эталон единицы яркости по ГОСТ 8.023-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
Приказ Росстандарта № 2815 от 29 декабря 2018 г. Государственная поверочная схема для средств измерений спектральной плотности энергетической яркости, спектральной плотности силы излучения, спектральной плотности энергетической освещенности, силы излучения и энергетической освещенности в диапазоне длин волн от 0,2 до 25,0 мкм, спектральной плотности потока излучения в диапазоне длин волн от 0,25 до 2,5 мкм, энергетической освещенности и энергетической яркости монохроматического излучения в диапазоне длин волн от 0,45 до 1,6 мкм, спектральной плотности потока излучения возбуждения флуоресценции в диапазоне длин волн от 0,25 до 0,8 мкм и спектральной плотности потока излучения эмиссии флуоресценции в диапазоне длин волн от 0,25 до 0,85 мкм ГОСТ 8.023-2014 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений световых величин непрерывного и импульсного излучений
Техническая документация «EVERFINE Corporation», Китай
