| Номер в госреестре | 75948-19 |
| Наименование СИ | Приборы для измерений твердости портативные многофункциональные |
| Обозначение типа СИ | Константа КТ |
| Изготовитель | ООО "КОНСТАНТА", г.С.-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы для измерений твердости портативные многофункциональные «Константа КТ» (далее «твердомеры») предназначены для измерений твердости металлов, сплавов и прочих материалов по шкалам Бринелля, Роквелла и Виккерса.
Принцип действия твердомеров, в зависимости от реализуемого метода измерений, основан на измерении отношения скорости отскока ударника от поверхности объекта измерений к скорости его падения (динамический метод), на измерении изменения частоты колебания индентора при внедрении в материал объекта измерений (ультразвуковой метод), либо на измерении глубины внедрения индентора в материал объекта измерений (статический метод). Полученные в зависимости от используемого метода величины преобразуются в значения твердости по шкалам Бринелля, Роквелла, Виккерса, а также Либа.
Твердомеры состоят из электронного блока и сменных преобразователей.
Сменные преобразователи отличаются реализуемым методом измерений твердости:
- D, DC, DL, С, G - динамический метод;
- U-10N, U-50N, U-100N - ультразвуковой метод;
- SPR - статический метод;
а также материалом, формой и размерами инденторов.
Твердомеры могут комплектоваться мерами твердости.
Общий вид твердомеров представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
а б

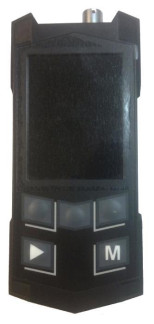

Рисунок 1 - Общий вид электронного блока твердомера (а) с комплектом сменных
преобразователей (б)
Электронный блок имеет встроенное программное обеспечение (ПО), обеспечивающее идентификацию преобразователей, передачу, обработку и регистрацию сигналов, поступающих с преобразователей, отображение и запись результатов измерений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
При нормировании метрологических характеристик учтено влияние ПО.
Таблица 1 - Идентификационные данные ПО
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Константа КТ |
| Номер версии (идентификационный номер) ПО | Не ниже 1.0 |
| Цифровой идентификатор ПО | 0xa256 * |
| * Контрольная сумма указана для версии 1.0. Алгоритм вычисления контрольной суммы исполняемого кода - CRC16. | |
Таблица 2 - Диапазон измерений твердости по шкалам Бринелля (HB), Роквелла (HRC), Виккерса (HV)_
| Шкала | Диапазон измерений твердости для типов сменных преобразователей | |||||
| твердости | D, DC | DL | G | C | U-10N U-50N U-100N | SPR |
| HB | от 75 | от 80 | от 90 | от 80 | от 75 | от 70 |
| до 450 | до 450 | до 450 | до 450 | до 450 | до 450 | |
| HV | от 75 | от 80 | - | от 80 | от 75 | от 75 |
| до 1000 | до 950 | до 1000 | до 1000 | до 950 | ||
| HRC | от 20 | от 20 | - | от 20 | от 20 | от 20 |
| до 67 | до 67 | до 67 | до 67 | до 67 | ||
Таблица 3 - Пределы допускаемой абсолютной погрешности измерений твердости по шкалам Бринелля (HB), Роквелла (HRC), Виккерса (HV)_
| Шкала твердости | Диапазон измерений твердости | Пределы допускаемой абсолютной погрешности измерений твердости |
| от 70 до 150 включ. | ±10 | |
| HB | св. 150 до 300 включ. | ±15 |
| св. 300 до 450 включ. | ±20 | |
| HRC | от 20 до 67 включ. | ±2 |
| от 75 до 500 включ. | ±15 | |
| HV | св. 500 до 800 включ. | ±20 |
| св. 800 до 1000 включ. | ±25 |
Таблица 4 - Диапазон показаний твердости по шкалам Либа
| Тип преобразователя | Шкала твердости | Диапазон показаний |
| D, DC | HLD | от 300 до 890 |
| DL | HLDL | от 560 до 950 |
| C | HLC | от 300 до 960 |
| G | HLG | от 300 до 750 |
| Наименование характеристики и единицы измерений | Значение характеристики | |||||||
| Электронный блок | Преобразователь D | Преобразователь DC | Преобразователь C | Преобразователь G | Преобразователь DL | Преобразо ватели U-10N, U-50N, U-100N | Преобразователь SPR | |
| Г абаритные размеры (длина, ширина, высота), мм, не более | 125x55x20 | 50x25x145 | 50x25x90 | 50x25x139 | 65x35x255 | 50x25x194 | 036x140 | 055x135 |
| Масса, кг, не более | 0,3 | 0,15 | 0,1 | 0,15 | 0,35 | 0,15 | 0,3 | 0,7 |
| Напряжение питания от встроенного Li-Ion аккумулятора, В | от 3,5 до 4,2 | |||||||
| Условия эксплуатации: - диапазон температуры окружающего воздуха, °С; - относительная влажность окружающего воздуха, %, не более | от 0 до +40 95 | |||||||
| Средний срок службы, лет | 10 | |||||||
| Наработка на отказ, ч | 3000 | |||||||
наносится на титульный лист паспорта типографским способом.
Таблица 6 - Комплектность твердомеров
| Наименование | Обозначение | Количество, шт. |
| Электронный блок | 1 | |
| Преобразователь D | 1* | |
| Преобразователь DC | 1* | |
| Преобразователь С | 1* | |
| Преобразователь G | 1* | |
| Преобразователь DL | 1* | |
| Преобразователь U-10N | 1* | |
| Преобразователь U-50N | 1* | |
| Преобразователь U-100N | 1* | |
| Преобразователь SPR | 1* | |
| Меры твердости | 1** | |
| Зарядное устройство | 1 | |
| Руководство по эксплуатации | УАЛТ.206.000.00РЭ | 1 |
| Паспорт | УАЛТ.206.000.00ПС | 1 |
| Методика поверки | МП 2512-0001-2019 | 1 |
| * Тип и количество сменных преобразователей определяются требованиями заказчика. ** Количество мер и номинальные значения твердости определяются требованиями заказчика. | ||
осуществляется по документу МП 2512-0001-2019 «ГСИ. Приборы для измерений твердости портативные многофункциональные «Константа КТ». Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 18 января 2019 г.
Основные средства поверки:
- рабочий эталон 2 разряда (меры твердости типа МТР) по ГОСТ 8.064-94;
- рабочий эталон 2 разряда (меры твердости типа МТБ) по ГОСТ 8.062-85;
- рабочий эталон 2 разряда (меры твердости типа МТВ) по ГОСТ 8.063-2012. Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемого СИ с требуемой точностью.
Знак поверки наносится на корпус электронного блока или на свидетельство о поверке, или в паспорт.
приведены в эксплуатационном документе.
ГОСТ 8.062-85 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений твердости по шкалам Бринелля»
ГОСТ 8.064-94 «ГСИ. Государственная поверочная схема для средств измерений твердости по шкалам Роквелла и Супер-Роквелла»
ГОСТ 8.063-2012 «ГСИ. Государственная поверочная схема для средств измерений твердости металлов и сплавов по шкале Виккерса»
ТУ 4271-046-27449627-2018 «Прибор для измерений твердости портативный многофункциональный «Константа КТ». Технические условия»
