| Номер в госреестре | 75950-19 |
| Наименование СИ | Стенды регулировки углов установки колес |
| Обозначение типа СИ | "Зенит-3D" |
| Изготовитель | Общество с ограниченной ответственностью Научно-производственное объединение «Компания СИВИК» (ООО НПО «Компания СИВИК»), г. Омск |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Стенды регулировки углов установки колес «Зенит-ЗБ» (далее по тексту - стенды) предназначены для измерений углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес для любых типов легковых автомобилей.
Стенды обеспечивают измерение следующих параметров:
- углов развала колес;
- углов индивидуального схождения колес;
- углов продольного наклона оси поворота управляемых колес;
- углов поперечного наклона оси поворота управляемых колес.
Принцип действия стендов основан на обработке измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от мишеней импульсов излучения.
Управление процессом измерений, обработка и выдача результатов измерений осуществляется с помощью входящего в комплект персонального компьютера со специальным программным обеспечением.
В память персонального компьютера загружена обновляемая база данных со значениями измеряемых параметров, установленными производителями различных моделей легковых автомобилей.
Стенды обеспечивают одновременный контроль углового положения в пространстве всех четырех колес легкового автомобиля.
В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам.
Стенды состоят из приборной стойки (кабинета), четырех колесных адаптеров со светоотражающими мишенями и колонны с балкой и двумя видеокамерами. Балка может перемещаться по высоте в зависимости от комплектации стенда.
Стенды выпускаются в следующих комплектациях: ТЛ2КС, ТЛ2КЛ, ТЛ2ПС, М2КС,
М2ПС.

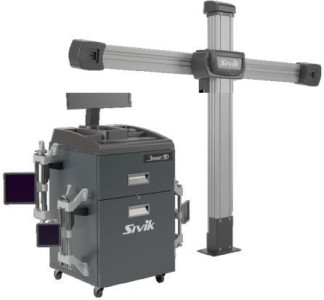

Общий вид стендов представлен на рисунке 1.
Пломбирование стендов не предусмотрено.
а) - Комплектации ТЛ2КС и ТЛ2КЛ
б) - Комплектация ТЛ2ПС
в) - Комплектация М2КС
г) - Комплектация М2ПС
Рисунок 1 - Общий вид стендов
Программное обеспечение «Zenith-3D» (далее по тексту - ПО) разработано специально для стендов и предназначено для управления функциональными возможностями стендов, проведения измерений, обработки и отображения результатов измерений.
Метрологически значимая часть ПО выделена, хранится в отдельной библиотеке «ACore.dll».
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Нормирование метрологических характеристик счетчика проведено с учетом того, что ПО является неотъемлемой частью стендов.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Zenith-3D |
| Номер версии (идентификационный номер) ПО | не ниже 1.2.5.0 |
| Цифровой идентификатор ПО (метрологически значимой части - библиотеки «ACore.dll») | МD5: c1efbb391721ff35 084913cc04ba9d59 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Углы развала колес: »-* о - диапазон измерений, - пределы допускаемой абсолютной погрешности измерений, ' | от -13 до +13 ±3 |
| Углы индивидуального схождения колес: »-* о - диапазон измерений, - пределы допускаемой абсолютной погрешности измерений, ' | от -5 до +5 ±3 |
| Углы продольного наклона оси поворота колес: »-* о - диапазон измерений, - пределы допускаемой абсолютной погрешности измерений, ' | от -27 до +27 ±8 |
| Углы поперечного наклона оси поворота колес: »-* о - диапазон измерений, - пределы допускаемой абсолютной погрешности измерений, ' | от -27 до +27 ±8 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Комплектация | |||
| ТЛ2КС ТЛ2КЛ | ТЛ2ПС | М2КС | М2ПС | |
| Значение | ||||
| Параметры электрического питания: | ||||
| - напряжение переменного тока, В | от 207 до 257 | |||
| - частота переменного тока, Гц | от 49,8 до 50,2 | |||
| Потребляемая мощность, Вт, не более | 600 | |||
| Габаритные размеры, мм, не более: | ||||
| - колонны с балкой с камерами: | ||||
| - высота | 2790 | - | 1700 | - |
| - длина | 2767 | - | 2767 | - |
| - ширина | 350 | - | 350 | - |
| - кабинет оператора со светоотражающими | ||||
| мишенями и монитором: | ||||
| - высота | 1649 | - | 1649 | - |
| - длина | 1545 | - | 1545 | - |
| - ширина | 992 | - | 992 | - |
| - колонны с балкой с камерами и кабинетом | ||||
| оператора консольным со светоотражающими | ||||
| мишенями и монитором: | ||||
| - высота | - | 2790 | - | 1700 |
| - длина | - | 2767 | - | 2767 |
| - ширина | - | 632 | - | 632 |
| Масса, кг, не более | 24 | \5 | ||
| Условия эксплуатации: | ||||
| - температура окружающего воздуха, °С | от +10 до +35 | |||
| - относительная влажность, %, не более | 80 | |||
Таблица 4 - Комплектность средства измерений
| Наименование | Комплектация | Примечание | ||||
| ТЛ2КС | ТЛ2КЛ | ТЛ2ПС | М2КС | М2ПС | ||
| Количество | ||||||
| Руководство по эксплуатации | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. | - |
| Инструкция по монтажу | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. | - |
| Установочный комплект Microsoft Windows | 1 комплект | 1 комплект | 1 комплект | 1 комплект | 1 комплект | оригинальная упаковка компьютерных комплектующих подлежит хранению |
| Ключ продукта Microsoft Windows на бумажном носителе | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | для целей сервисного обслуживания |
| Методика поверки ОЦСМ 050196-2018 МП | 1 экз. | 1 экз. | 1 экз. | 1 экз. | 1 экз. | - |
| Основные части конструкции | ||||||
| Балка с камерами | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Колонна с приводом и опорой | 1 шт. | 1 шт. | 1 шт. | - | - | - |
| Колонна без привода с опорой | - | - | - | 1 шт. | 1 шт. | - |
| Кронштейн балки | - | - | - | 1 шт. | 1 шт. | - |
| Кожух в сборе (с подсветкой) | 1 шт. | 1 шт. | - | 1 шт. | - | - |
| Основание кожуха с подсветкой | 1 шт. | 1 шт. | - | 1 шт. | - | - |
| Кожух верхний | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Основание верхнего кожуха | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Уголок | - | - | 2 шт. | 2 шт. | - | |
| Кронштейн | 4 шт. | 4 шт. | 4 шт. | 4 шт. | 4 шт. | - |
| Кронштейн монитора навесной | - | - | 1 шт. | - | 1 шт. | - |
| Кронштейн переходной | - | - | 4 шт. | - | 4 шт. | - |
| Кронштейн для фиксаторов | - | - | 2 шт. | - | 2 шт. | - |
| Колесный адаптер 12/24 передний | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | допускается поставка колесного адаптера с мишенью в сборе |
| Наименование | Комплектация | Примечание | ||||
| ТЛ2КС | ТЛ2КЛ | ТЛ2ПС | М2КС | М2ПС | ||
| Количество | ||||||
| Колесный адаптер 12/24 задний | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | допускается поставка колесного адаптера с мишенью в сборе |
| Мишень передняя | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | допускается поставка колесного адаптера с мишенью в сборе |
| Мишень задняя | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | допускается поставка колесного адаптера с мишенью в сборе |
| Круг поворотный | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | - |
| Упор педали тормоза | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Стопор для рулевого колеса автомобиля | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Противооткатные упоры | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | - |
| Комплект для крепления основных частей конструкции | 1 комплект | 1 комплект | 1 комплект | 1 комплект | 1 комплект | - |
| Кабинет оператора | ||||||
| Корпус кабинета оператора | 1 шт. | 1 шт. | - | 1 шт. | - | - |
| Опора колесная с тормозом | 2 шт. | 2 шт. | - | 2 шт. | - | - |
| Опора колесная без тормоза | 2 шт. | 2 шт. | - | 2 шт. | - | - |
| Кронштейн монитора | 1 шт. | 1 шт. | - | 1 шт. | - | - |
| Кабель удлинительный (1,8м) USB А вилка - А розетка | 2 шт. | 2 шт. | - | 2 шт. | - | - |
| Кронштейн | 2 шт. | 2 шт. | - | 2 шт. | - | - |
| Комплект для крепления частей кабинета оператора | 1 комплект | 1 комплект | - | 1 комплект | - | - |
| Наименование | Комплектация | Примечание | ||||
| ТЛ2КС | ТЛ2КЛ | ТЛ2ПС | М2КС | М2ПС | ||
| Количество | ||||||
| Кабинет оператора консольный | ||||||
| Корпус кабинета оператора | - | - | 1 шт. | - | 1 шт. | - |
| Опора колесная с тормозом | - | - | 1 шт. | - | 1 шт. | - |
| Периферийное оборудование | ||||||
| Системный блок ПК | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Шнур сетевой 3х0,75 (1,5м) | 2 шт. | 2 шт. | 2 шт. | 2 шт. | 2 шт. | - |
| Клавиатура | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Манипулятор «мышь» | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Принтер USB | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| LCD-монитор 21,5" | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Кабель DVI | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | в зависимости от комплектности монитора |
| Колонки звуковые (комплект) | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | - |
| Комплект соединительных проводов | 1 комплект | 1 комплект | 1 комплект | 1 комплект | 1 комплект | - |
| Электронный USB-ключ (HASP) | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | в зависимости от исполнения может входить в состав системного блока |
| Дополнительное оборудование (по заказу) | ||||||
| Устройство калибровочное КС507 | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | по заказу |
| Уровень положения руля | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | по заказу |
| Пульт дистанционного управления | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | по заказу |
| U SB-удлинитель | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | по заказу |
| LCD-монитор 21,5" (дублирующий) | 1 шт. | 1 шт. | 1 шт. | 1 шт. | 1 шт. | по заказу |
осуществляется по документу ОЦСМ 050196-2018 МП «ГСИ. Стенды регулировки углов установки колес «:Зенит-3В». Методика поверки», утвержденному ФБУ «Омский ЦСМ» 24.12.2018 г.
Основные средства поверки:
- квадрант оптический КО-60 (рег. №26905): от -120° до +120°; А: ±30'';
- стол поворотный круглый ГОСТ 16935-93: от 0 до 360°; А: ±40''.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик стендов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
КС506.000.00 ТУ Стенды регулировки углов установки колес «Зенит-3В» комплектация ТЛ2КС, ТЛ2КЛ, ТЛ2ПС, М2КС, М2ПС. Технические условия
| Зарегистрировано поверок | 19 |
| Поверителей | 8 |
| Актуальность данных | 21.11.2024 |
