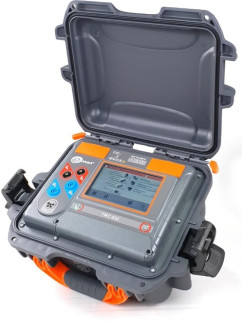

Микроомметры ТМС, 75955-19

Наименование

модификации

Режимы работы

Алгоритмы расчета измеряемого параметра

Возможность

подключения

температурных

датчиков

Измерительный

ток

TMC-650

«резистивный»,

«индуктивный»

«: стандартный», «быстрый»

ST-1 и ST-3

до 10 А

TMC-6500

«резистивный»,

«индуктивный»

«стандартный»,

«быстрый»

ST-1 и ST-3

до 100 А

TMC-6700

«резистивный»,

«индуктивный»

«стандартный»,

«быстрый»

ST-1 и ST-3

до 200 А

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

ТМС-650 интерфейс

ТМС-6500

интерфейс

TMC-6700

интерфейс

Номер версии (идентификационный номер ПО)

не ниже 1.0.0.4 - 19.01

не ниже 1.004 - 19.01

не ниже 1.004 - 19.01

Цифровой идентификатор ПО

CRC 0x67

CRC 0x67

CRC 0x67

Характеристика

Диапазоны

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений^

Т емпературный коэффициент, /°С

Измерительный ток (напряжение)2)

Электрическое

сопротивление

(режим

«резистивный»,

«индуктивный»)

от 0 до 999,9 мкОм от 1,0000 до 1,9999 мОм от 2,000 до 19,999 мОм от 20,00 до 199,99 мОм от 200,0 до 999,9 мОм от 1,0000 до 1,9999 Ом от 2,000 до 19,999 Ом от 20,00 до 199,99 Ом от 200,0 до 1999,9 Ом

0,1 мкОм 0,0001 мОм 0,001 мОм 0,01 мОм 0,1 мОм 0,0001 Ом 0,001 Ом 0,01 Ом 0,1 Ом

±(210-3Я + 2 е.м.р.)

±(1 • 10-4^ + 0,1 е.м.р.)

10 А (20 мВ)

10 А (20 мВ)

10 А (200 мВ)

10 А; 1А (2 В; 200 мВ) 1 А; 0,1 А (2 В; 200 мВ) 1 А; 0,1 А (2 В; 200 мВ) 0,1 А (2 В)

10 мА (2 В)

1 мА (2 В )

Примечания:

1)    Погрешность нормирована для двунаправленного протекания измерительного тока; в режиме «индуктивный», с алгоритмом «быстрый», пределы допускаемой основной абсолютной погрешности измерений составляют ±(0,02^ + 2 е.м.р.);

2)    При измерении сопротивления индуктивных объектов напряжение не превышает 10 В.

R - измеренное значение электрического сопротивления; е.м.р. - единица младшего разряда.

Таблица 4 - Метрологические характеристики микроомметров модификаций TMC-6500, г

MC-6700

Характеристика

Диапазоны

измерений

Разрешение

Пределы допускаемой основной абсолютной погрешности измерений^

Т емпературный коэффициент, /°С

Измерительный ток (напряжение)3)

Электрическое сопротивление (режим « резистивный»)

от 0 до 999,9 мкОм от 0 до 999,9 мкОм от 1,0000 до 1,9999 мОм от 0 до 999,9 мкОм от 1,0000 до 3,9999 мОм от 0 до 999,9 мкОм от 1,0000 до 7,9999 мОм

0,1 мкОм 0,1 мкОм 0,0001 мОм 0,1 мкОм 0,0001 мОм 0,1 мкОм 0,0001 мОм

±(210-3Я + 2 е.м.р.)

±(1 • 10-4^ + 0,1 е.м.р.)

от 100 до 200 А (200 мВ)2) от 50 до 100 А (200 мВ) от 50 до 100 А (200 мВ) от 20 до 50 А (200 мВ) от 20 до 50 А (200 мВ) от 10 до 20 А (160 мВ) от 10 до 20 А (160 мВ)

Электрическое сопротивление (режим «резистивный», « индуктивный»)

от 0 до 999,9 мкОм от 1,0000 до 1,9999 мОм от 2,000 до 19,999 мОм от 20,00 до 199,99 мОм от 200,0 до 999,9 мОм от 1,0000 до 1,9999 Ом от 2,000 до 19,999 Ом от 20,00 до 199,99 Ом от 200,0 до 1999,9 Ом

0,1 мкОм 0,0001 мОм 0,001 мОм 0,01 мОм 0,1 мОм 0,0001 Ом 0,001 Ом 0,01 Ом 0,1 Ом

±(210-3Я + 2 е.м.р.)

±(1 • 10-4^ + 0,1 е.м.р.)

10 А (20 мВ)

10 А (20 мВ)

10 А (200 мВ)

10 А; 1 А (2 В; 200 мВ) 1 А; 0,1 А (2 В; 200 мВ) 1 А; 0,1 А (2 В; 200 мВ) 0,1 А (2 В)

10 мА (2 В)

1 мА (2 В)

Примечания:

1)    Погрешность нормирована для двунаправленного протекания измерительного тока; в режиме «индуктивный», с алгоритмом «быстрый» пределы допускаемой основной абсолютной погрешности измерений составляют ±(0,02^ + 2 е.м.р.);

2)    Только для модификации TMC-6700;

3)    При измерении сопротивления индуктивных объектов напряжение не превышает 5 В.

R - измеренное значение электрического сопротивления; е.м.р. - единица младшего разряда.

Наименование характеристики

Значение

Диапазон показаний температуры совместно с температурными зондами ST-1, ST-3, °С

от -40,0 до +99,9

Дискретность показаний температуры, °С

0,1

Параметры электрического питания, В:

-    от сети переменного тока частотой 50 Гц

-    постоянного тока от встроенного аккумулятора 8,8 Ач

от 187 до 264 7,2

Максимальное сопротивление измерительных проводников, мОм, не более:

-    для модификации TMC-650

-    для модификаций TMC-6500, TMC-6700

300

250

Габаритные размеры (длинахширинахвысота), мм, не более:

-    для модификации TMC-650

-    для модификаций TMC-6500, TMC-6700

318x257x152

401x307x175

Масса, кг, не более:

-    для модификации TMC-650

-    для модификации TMC-6500

-    для модификации TMC-6700

3,5

8,2

8,7

Нормальные условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    высота (над уровнем моря), м, не более

от +21 до +25 от 20 до 60 2000

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность, %

-    высота (над уровнем моря), м, не более

от -20 до +50 от 20 до 90 2000

Средняя наработка на отказ, ч

45000

Средний срок службы, лет

15

Наименование

Обозначение

Количество

Микроомметр

TMC-650

1 шт.

Руководство по эксплуатации

1 экз.

Паспорт

1 экз.

Методика поверки

TMC-6700-19 МП

1 экз.

Свидетельство о первичной поверке

-

1 экз.

Кабель двухпроводный 3 м (комплект из 2 шт.)

-

1 шт.

Зонд Кельвина двухконтактный

-

1 шт.

Зажим "Крокодил", изолированный Кельвина К06

-

2 шт.

Температурный зонд ST-3

-

1 шт.

Наименование

Обозначение

Количество

Кабель питания 230 В

-

1 шт.

Футляр L11

-

1 шт.

Аккумуляторная батарея SONEL-27

-

1 шт.

Кабель последовательного интерфейса USB

-

1 шт.

Температурный зонд ST-1

-

1 шт.*

Зажим "струбцина" Кельвина с двухпроводным кабелем

1 шт.*

Мобильный USB принтер этикеток

1 шт.*

Сканер штрих-кодов

1 шт.*

Кабель двухпроводный, 10 м, с крокодилом Кельвина

1 шт.*

Кабель двухпроводный, 25 м, с крокодилом Кельвина

1 шт.*

Примечание - * - поставляется по отдельному заказу.

Наименование

Обозначение

Количество

Микроомметр

TMC-6500 или TMC-6700

1 шт.

Руководство по эксплуатации

-

1 экз.

Паспорт

-

1 экз.

Методика поверки

TMC-6700-19 МП

1 экз.

Свидетельство о первичной поверке

-

1 экз.

Кабель двухпроводный 3 м (комплект из 2 шт.)

-

1 шт.

Кабель двухпроводный 3 м, 200 А (комплект из 2 шт.)

-

1 шт.

Зажим "Крокодил" изолированный черный K03

-

2 шт.

Провод измерительный 3 м, с разъемами "банан",1 кВ, 25 А, голубой

-

2 шт.

Температурный зонд ST-3

-

1 шт.

Зажим "Крокодил" изолированный Кельвина К06

-

2 шт.

Кабель питания 230 В

-

1 шт.

Футляр L12

-

1 шт.

Кабель последовательного интерфейса USB

-

1 шт.

Температурный зонд ST-1

-

1 шт.*

Зажим "струбцина" Кельвина с двухпроводным кабелем

-

1 шт.*

Зонд Кельвина двухконтактный

-

2 шт.*

Мобильный USB принтер этикеток

-

1 шт.*

Сканер штрих-кодов

-

1 шт.*

Клещи C5-A

-

1 шт.*

Кабель RJ-45

-

1 шт.*

Провод измерительный 6 м, 200 А, черный

-

1 шт.*

Провод измерительный 10 м, 200 А, черный

-

1 шт.*

Провод измерительный 15 м, 200 А, черный

-

1 шт.*

Провод измерительный 6 м, с разъемами "банан",1 кВ, 25 А, голубой

-

1 шт.*

Провод измерительный 10 м, с разъемами "банан", 1 кВ, 25 А, голубой

-

1 шт.*

Провод измерительный 15 м, с разъемами "банан", 1 кВ, 25 А, голубой

1 шт.*

Примечание - * - поставляется по отдельному заказу.
