| Номер в госреестре | 75956-19 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ТШВ 15Б |
| Изготовитель | АО Высоковольтного оборудования "Электроаппарат", г.С.-Петербург |
| Год регистрации | 2019 |
| МПИ (интервал между поверками) | 4 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока ТШВ 15Б (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты, автоматики, сигнализации и управления в электрических цепях переменного тока на номинальное напряжение 15,75 кВ с номинальной частотой 50 Гц.
Принцип действия трансформаторов тока основан на явлении электромагнитной индукции, т.е. на создании ЭДС переменным магнитным полем. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току. Трансформаторы тока относятся к классу масштабных измерительных преобразователей электрических величин.
Трансформаторы относятся к шинным с воздушной изоляцией с двумя вторичными обмотками. Первичной обмоткой трансформатора служит шина токопровода. Вторичные обмотки скреплены в единый блок при помощи четырех обмоткодержателей и кольца. На каждой вторичной обмотке имеется колодка вторичных выводов.
Трансформаторы состоят из магнитопровода, выполненного из электротехнической стали, первичной и вторичной обмоток, залитых в изоляционном блоке. Литой блок обеспечивает электрическую прочность изоляции и защиту обмоток от проникновения влаги и от механических повреждений.

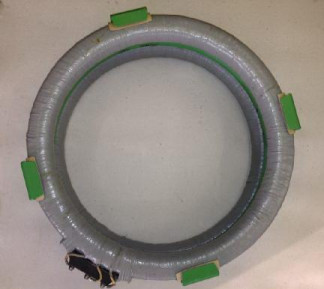

Общий вид трансформаторов представлен на рисунке 1. Пломбирование трансформаторов не предусмотрено.
Г
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Номинальное напряжение, кВ | 15 |
| Наибольшее рабочее напряжение, кВ | 15,75 |
| Номинальный первичный ток, А | 6000 |
| Номинальный вторичный ток, А | 5 |
| Номинальная вторичная нагрузка с коэффициентом мощности cos ф2 = 0,8, В-А | 30 |
| Классы точности вторичных обмоток по ГОСТ 7746-2015: - для измерений и учета - для защиты | 0,5 10Р |
| Номинальная предельная кратность вторичной обмотки для защиты КНом | 15 |
| Номинальная частота напряжения сети, Гц | 50 |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Габаритные размеры (длинахширинахвысота), мм, не более | 650х685х198 |
| Масса, кг, не более | 62 |
| Климатическое исполнение и категория размещения У 4.1 по ГОСТ 15150-69 (диапазон рабочих температур, °С) | от +15 до +35 |
наносится на титульный лист паспорта типографским способом. Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Трансформатор тока (заводские номера: 124, 162, 182) | ТШВ 15Б | 3 шт. |
| Трансформатор тока ТШВ 15Б. Паспорт | - | 3 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ. Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока каскадный эталонный ТТКЭ-12 (регистрационный номер в Федеральном информационном фонде 32901-06);
- прибор для измерения электроэнергетических величин и показателей качества электрической энергии Энергомонитор-3.3 Т1 (регистрационный номер в Федеральном информационном фонде 39952-08);
- магазин нагрузок МР3027 (регистрационный номер в Федеральном информационном фонде 34915-07).00
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к трансформаторам тока ТШВ 15Б
