| Номер в госреестре | 75965-19 |
| Наименование СИ | Терминалы |
| Обозначение типа СИ | Omnicomm |
| Изготовитель | ООО "Омникомм Технологии", г.Щелково |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2024 |
| МПИ (интервал между поверками) | 8 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Терминалы Omnicomm (далее - терминалы) предназначены для измерений текущих навигационных параметров по сигналам навигационных космических аппаратов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС и GPS, определения на их основе координат местоположения в системе координат WGS-84 и скорости.
Принцип действия терминалов основан на измерении псевдодальностей и доплеровских смещений частот по сигналам ГНСС ГЛОНАСС в частотном диапазоне L1 и ГНСС GPS на частоте L1.
Примечание - Параметры сигналов ГНСС согласно ИКД «ГЛОНАСС», редакция 5.1 от 2008; IS-GPS-200E от 08.06.2010.
Конструктивно терминалы состоят из моноблока, антенны ATMGPS/GLONASS-C84, антенны ATM-GSM-P1-3 (только для модификаций терминалов Omnicomm Optim и Omnicomm Profi) или антенны BY-2400-04 (только для модификации терминалов Omnicomm Profi WiFi) и кабелей (питания и интерфейсного). На задней панели терминалов расположены антенные разъемы (ГНСС и GSM), USB разъем, слот для сим-карты, разъем для гарнитуры и два технологических разъема (у модификации терминалов Omnicomm Optim один технологический разъем). На передней панели терминалов расположены индикаторы: питания, сигнала GSM, ГНСС и служебный индикатор.
Терминалы выпускаются в следующих модификациях: Omnicomm Optim, Omnicomm Profi и Omnicomm Profi WiFi, которые отличаются друг от друга внешним видом моноблока, габаритными размерами и комплектностью.
Настройка терминалов и информационный обмен с ПЭВМ осуществляется с использованием программного обеспечения (ПО) «Omnicomm Configurator». Выдача потребителю измерительной информации осуществляется по протоколу разработчика с максимальной частотой одно измерение в 15 секунд.

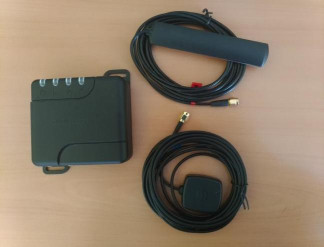

Общий вид терминалов представлен на рисунках 1, 2 и 3. Места нанесения знака утверждения типа и пломбировки от несанкционированного доступа приведены на рисунках 4 и 5.
Антенна ATM-GSM-P1-3
Антенна
ATMGPS/GLONASS-C84
Антенна BY-2400-04
доступа терминала Omnicomm Optim
доступа терминалов Omnicomm Profi, Profi Wi-Fi
Терминалы работают под управлением программного обеспечения. Уровень защиты ПО «Высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационное данные (признаки) | Значение |
| Идентификационное наименование ПО | FW Omnicomm30 305 180720.ofm |
| Номер версии (идентификационный номер ПО) | 305 и выше |
| Цифровой идентификатор ПО (контрольная сумма) | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Доверительные границы допускаемой инструментальной погрешности (при доверительной вероятности 0,67) определения координат в плане в диапазоне скоростей от 0 до 515 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код с/а) при геометрическом факторе PDOP не более 3, м | ±6,0 |
| Доверительные границы допускаемой инструментальной погрешности (при доверительной вероятности 0,67) определения высоты в диапазоне скоростей от 0 до 515 м/с при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м | ±9,0 |
| Доверительные границы допускаемой инструментальной погрешности (при доверительной вероятности 0,67) измерений скорости при работе по сигналам ГЛОНАСС (L1, код СТ) и GPS (L1, код С/А) при геометрическом факторе PDOP не более 3, м/с | ±0,1 |
| Наименование характеристики | Значение |
| Напряжение питания от сети постоянного тока, В | от 8 до 65 |
| Габаритные размеры, мм, не более: - моноблок Omnicomm Profi, Omnicomm Profi WiFi | |
| длина | 137 |
| ширина | 101 |
| высота | 38 |
| - моноблок Omnicomm Optim | |
| длина | 101 |
| ширина | 90 |
| высота | 31 |
| Масса (без связной и навигационной антенн), кг, не более | 0,7 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от -40 до +85 |
| - относительная влажность окружающего воздуха при температуре 20 °C, %, не более | 80 |
наносится на корпус терминала в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность терминала
| Наименование | Обозначение | Количество |
| 1 Терминал | Omnicomm | 1 шт. |
| 2 Антенна | ATMGPS/GLONASS-C84 | 1 шт. |
| 3 Антенна* | ATM-GSM-P1-3 | 1 шт. |
| 4 Антенна** | BY-2400-04 | 1 шт. |
| 5 Комплект соединительных кабелей | - | 1 компл. |
| 6 Комплект монтажных частей | - | 1 компл. |
| 7 Тревожная кнопка*** | - | 1 шт. |
| 8 Руководство по эксплуатации | - | 1 шт. |
| 9 Паспорт | - | 1 шт. |
| 10 Методика поверки | 842-19-03МП | 1 экз. |
| * Только для модификаций терминалов Omnicomm Optim и Omnicomm Profi ** Только для модификаций терминалов Omnicomm Profi WiFi *** По отдельному заказу | ||
осуществляется по документу 842-19-03МП «Терминалы Omnicomm. Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 16 апреля 2019 г.
Основное средство поверки:
- имитатор сигналов СН-3803М, регистрационный номер 54309-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых терминалов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт в виде наклейки или оттиска.
ТУ 29.32.30.160-024-03066711-2018 Терминалы Omnicomm. Технические условия Приказ Росстандарта №2831 от 29.12.2018 «Об утверждении Государственной поверочной схемы для координатно-временных измерений»
