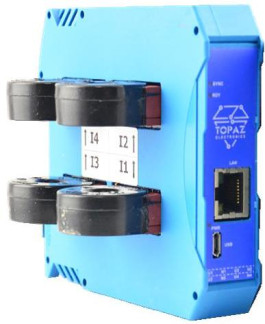

Устройства сопряжения с шиной процесса TOPAZ MU, 75966-19

TOPAZ MU-A-[B1- ... -Bx]-[C]-[D1- ... -Dx]-[E1- ... -Ex]-[F]-[G]-H-[I]

Позиция

Код1)

Описание

A

-

В пластиковом корпусе IP20

M

В металлическом корпусе IP20 исполнение 1

SR

Блочный каркас (subrack) по ГОСТ 60917-1

ML

В металлическом корпусе IP20 исполнение 2

Позиция

Код1}

Описание

Коммуникационные порты Ethernet

nGSFP

Ethernet 1000 Мбит/с SFP

nGTXSFP

Ethernet 1000 Мбит/с combo-port RJ-45/SFP

nGTx

Ethernet 1000 Мбит/с TX RJ-45

PQ

и

nGFxS

Ethernet 1000 Мбит/с FX LC single-mode

nGFxM

Ethernet 1000 Мбит/с FX LC multi-mode

nTx

Ethernet 100 Мбит/с TX RJ-45

nFxS

Ethernet 100 Мбит/с FX LC single-mode

nFxM

Ethernet 100 Мбит/с FX LC multi-mode

Наличие последовательных портов

C

nR

Порты RS-485

Дискретные входы/выходы

nDI

Дискретные входы

Q

Q

пООС

Дискретные выходы типа «реле управления»

nDOS

Дискретные выходы типа «сигнальные реле»

nL

Входы контроля наличия напряжения

Аналоговые входы

nU

Входы измерения напряжения переменного тока

nUDC

Входы измерения напряжения постоянного тока

nIMC

Измерительные каналы переменного тока с диапазоном до 50 А

nIPC

Измерительные каналы переменного тока с расширенным диапазоном до 200 А

к

E

E1

nEMC

Измерительные каналы переменного тока с выносными измерительными трансформаторами тока с диапазоном до 50 А

nEPC

Измерительные каналы переменного тока с выносными измерительными трансформаторами тока с расширенным диапазоном до 200 А

nEPCО

Измерительные каналы переменного тока с разборными выносными измерительными трансформаторами тока с расширенным диапазоном до 200А

Позиция

Код1)

Описание

Наличие входа синхронизации PPS

F

PPS

Клеммный разъем, который настраивается из конфигуратора в режим приема или в режим выдачи сигнала

G

BNC

BNC разъем

FO

Оптический ST разъем

Исполнение по питанию

H

LV

Один вход питания для напряжения постоянного тока 24 В

2LV

Два входа питания для напряжения постоянного тока 24 В

HV

Один вход питания для напряжения питания постоянного/переменного тока 220 В2)

2HV

Два входа питания для напряжения питания постоянного/переменного тока 220 В2)

I

24OUT

Выход 24 В

1)    n - количество интерфейсов связи/аналоговых входов

2)    в модификации MU-M дополнительно предусмотрено два входа питания 24 В

Идентиф икационные данные (признаки)

Значение

MU

MU-M

MU-SR

MU-ML

Идентификационное наименование ПО

TOPAZ.MU

TOPAZ.MU-M

TOPAZ.MU-SR

TOPAZ.MU-ML

Номер версии (идентификационный номер ПО), не ниже

1.0.0.0

1.0.0.0

1.0.0.0

1.0.0.0

Цифровой идентификатор ПО

-

-

-

-

Наименование характеристики

Значение

Номинальные значения фазного напряжения переменного тока ^ном1), В

57,7/220

Диапазон преобразований среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 70 Гц, В

от 5,7 до 330

Пределы допускаемой относительной погрешности преобразований среднеквадратического значения напряжения переменного тока в диапазоне частот от 40 до 70 Гц, %

±0,1

Пределы допускаемой абсолютной погрешности преобразований угла фазового сдвига между входным и выходным напряжениями переменного тока в диапазоне угла от -180 до +180°, минут

±5

Номинальные значения силы переменного тока /ном2), А

1; 5

Диапазон преобразований среднеквадратического значения силы переменного тока в диапазоне частот от 40 до 70 Гц, А

-    для исполнений nIMC, nEMC,

-    для исполнений nIPC, nEPC, nEPCO

от 0,01 до 50 от 0,05 до 200

Стартовый ток (чувствительность), А

0,001

Пределы допускаемой относительной погрешности преобразований среднеквадратического значения силы переменного тока от 0,01 до 10 А в диапазоне частот от 40 до 70 Гц, %

±0,1

Пределы допускаемой абсолютной погрешности преобразований угла фазового сдвига между входной и выходной силами переменного тока в диапазоне угла от -180 до +180°, минут

±5

Наименование характеристики

Значение

Диапазон преобразований частоты переменного тока при преобразовании напряжения и силы переменного тока, Гц

от 40 до 70

Пределы допускаемой абсолютной погрешности преобразования частоты переменного тока при преобразовании напряжения и силы переменного тока, Гц

±0,01

Пределы допускаемой погрешности преобразований среднеквадратического значения гармонической составляющей напряжения переменного тока порядка h (для h от 2-ой до 50):

-    абсолютной погрешности для 0 < U(h)3) < 0,01- Цном1), В

-    относительной погрешности для 0,01- Цном1) < U(h)3) < 0,6 - Цном1), %

±0,0003-Цном ±3,0

Пределы допускаемой погрешности преобразований среднеквадратического значения гармонической составляющей силы переменного тока порядка h (для h от 2-ой до 50):

-    абсолютной погрешности для 0 < /(h)4) < 0,017ном2), А

-    относительной погрешности для 0,017ном2) < /(h)4) < 0,67ном2), %

±0,00037ном

±3,0

Пределы допускаемого смещения шкал времени часов устройств относительно шкалы UTC при синхронизации с источником точного времени, мкс

±1

Поправка внутренних часов устройства при потере синхронизации с источником точного времени (в течение 10 с), мкс

±1

В;

оставляющей напряжения ляющей силы переменного

1)    ином - номинальное значение напряжения переменного тока,

2)    /ном - номинальное значение силы переменного тока, А;

3)    U(h) - среднеквадратическое значение гармонической с переменного тока, В;

4)    I(h) - среднеквадратическое значение гармонической состав тока, А.

Наименование характеристики

Значение

Частота дискретизации*, Гц

4000

(80 выборок за 20 мс) 12800

(256 выборок за 20 мс)

Параметры питания:

1)    от сети переменного тока (для исполнений HV, 2HV):

-    напряжение переменного тока, В

-    частота переменного тока, Гц

2)    от источника питания постоянного тока (для исполнений HV, 2HV):

-    напряжение постоянного тока, В

3)    от источника питания постоянного тока (для исполнений LV,

2LV):

-    напряжение постоянного тока, В

от 90 до 265 50±5

от 100 до 365 от 9 до 58

Потребляемая мощность цепи питания, В • А, не более

16

Полная мощность, потребляемая каждой последовательной цепью (цепи измерения силы переменного тока), В • А, не более

0,1

Полная мощность, потребляемая каждой параллельной цепью (цепи измерения напряжения переменного тока), В А, не более

0,1

Наименование характеристики

Значение

Время преобразования аналогового сигнала, мкс, не более

500

Масса, кг

от 0,3 до 41)

Г абаритные размеры (ширина * высота х глубина), мм, не более

стандартная модификация

n2)x99xm3)

модификация MU-M

159x100xm3)

модификация MU-SR

p4)x265,5x251

модификация MU-ML

100x120x50

Рабочие условия измерений:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре +30 °С, %

-    атмосферное давление, кПа

от -40 до +70 до 100 от 84 до 106,7

Средний срок службы, лет

30

Средняя наработка на отказ, ч

365 000

зована возможность преобразования аналогового кретизации: 1000 (20 выборок за 20 мс); 1200 (24 выборки 4400 (288 выборок за 20 мс); олнения, определяется при заказе; г количества портов Ethernet, определяется при заказе; т типа портов Ethernet, определяется при заказе; и от количества функциональных плат модификации, мм

* - кроме того, в устройствах реали сигнала со следующими частотами дис за 20 мс); 4800 (96 выборок за 20 мс); 1

1)    зависит от конструктивного исп

2)    «п» (ширина) - в зависимости ог

3)    «т» (глубина) - в зависимости

4)    «р» (ширина) - в зависимое определяется при заказе, не более 376

Наименование

Обозначение

Количество

Устройство сопряжения с шиной процесса TOPAZ MU1)

-

1 шт.

Руководство по эксплуатации2)

ПЛСТ.424129.013 РЭ

1 экз.

Паспорт

ПЛСТ.424129.013 ПС

1 экз.

Методика поверки2)

ИЦРМ-МП-097-19

1 экз.

1)    - типоисполнение в соответствии с заказом;

2)    - поставляется на партию продукции.
