| Номер в госреестре | 75971-19 |
| Наименование СИ | Приборы измерительные |
| Обозначение типа СИ | АВЭМ-7 |
| Изготовитель | Общество с ограниченной ответственностью «Авиаагрегат-Н»(ООО «Авиаагрегат-Н»), Ростовской обл.,г. Новочеркасск |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 6 лет |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы измерительные АВЭМ-7 (далее по тексту - приборы) предназначены для измерений силы постоянного и переменного тока.
Принцип действия приборов заключается в пропускании измеряемого тока через измерительный шунт и последующем измерении падения напряжения на шунте. Измерительный блок преобразовывает входной аналоговый сигнал напряжения на шунте с помощью АЦП в цифровой код, обрабатывает его и отображает результаты измерений на цифровом индикаторе.
Результаты измерений также могут быть переданы на внешний ПК через гальванически развязанный интерфейс связи RS-485 или оптоволоконную линию связи (в зависимости от модификации прибора, уточняется при заказе).
В приборах предусмотрена передача сигнала о достижении тока уставки на внешние устройства при помощи электромагнитного реле (дискретный выход). Наличие дискретного выхода позволяет использовать приборы в системах автоматизации и контроля. Параметры срабатывания сигнального реле настраиваются через меню.
Основные узлы приборов: шунты измерительные, блок коммутации, АЦП, микроконтроллер, устройство управления, схема интерфейса, блок питания, индикатор, сигнальное реле.
Конструктивно приборы выполнены в пластиковом корпусе прямоугольной формы для установки в щите. На лицевой панели расположены сигнальные индикаторы, функциональные клавиши, цифровой индикатор. На задней панели корпуса размещена клеммная колодка для подключения питания, интерфейса связи и измеряемого сигнала, а так же дискретный выход.
Приборы выпускаются в виде модификаций АВЭМ-7-100, АВЭМ-7-5000, отличающихся диапазонами измерений и техническими характеристиками.
Информация о модификации прибора содержится в коде полного условного обозначения (коде заказа):
АВЭМ-7 - A - f - Int - U - c , где:
A - верхний предел диапазона измерений, мА:
100 - 100 мА, информация на дисплее отображается в миллиамперах; 5000 - 5 А, информация на дисплее отображается в амперах. f - диапазон частот измеряемого сигнала:
50 - от 40 до 60 Гц;
400 - от 40 до 400 Гц;
Если параметр не указан, принимается 50.
Int - тип интерфейса:
RS - интерфейс RS-485;
OPT - оптоволоконная линия связи;
Если параметр не указан, принимается RS.
U - напряжение питания (согласно таблицы 3):
Если параметр не указан, принимается 220 В. c - класс точности:
Если параметр не указан, принимается 1.
Для предотвращения несанкционированного доступа осуществляется пломбирование места крепления лицевой крышки к корпусу прибора с помощью контрольной наклейки.

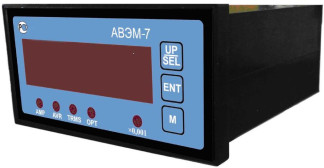

Общий вид приборов представлен на рисунках 1 - 4. Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 1.
| Место нанесения | Место | |
| знака поверки | пломбирования |
Встроенное ПО приборов реализовано аппаратно и является метрологически значимым. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО. Микропрограмма заносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | - |
| Номер версии (идентификационный номер ПО) | Не ниже 3.3 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики
| Модификация | Вид тока | Диапазон измерений | Класс точности по ГОСТ 8.401-80 | Пределы допускаемой относительной погрешности измерений силы тока, % |
| АВЭМ-7-100 | постоянный | от 0,002 до 100 мА | 0,5 | ±0,5 |
| 1 | ±1 | |||
| переменный | от 0,03 до 100 мА | 0,5 | ±0,5 1) (±1) 2) | |
| 1 | 2) 2) (± ±1 | |||
| АВЭМ-7-5000 | постоянный | от 0,05 до 5 А | 0,5 | ±0,5 |
| 1 | ±1 | |||
| переменный | 0,5 | ±0,5 1) (±1) 2) | ||
| 1 | 2) 2) (± ±1 | |||
| Примечания 1) - в диапазоне частот от 40 до 60 Гц; 2) - в диапазоне частот св. 60 до 400 Гц; При измерении малых величин токов, для увеличения информативности отображаемой информации, прибор переходит в режим отображения результата измерений в микроамперах для модификации АВЭМ-7-100 и в миллиамперах для модификации АВЭМ-7-5000, о чем информирует индикатор «*0,001», расположенный на передней панели. Приборы модификации АВЭМ-7-5000 могут работать с внешним трансформатором тока с номинальным вторичным током 5А. Коэффициент трансформации внешнего трансформатора тока задается через меню прибора | ||||
| Наименование характеристики | Значение |
| Параметры электрического питания | См. таблицу 4 |
| Входное сопротивление постоянному току, Ом: - для модификации АВЭМ-7-100 в диапазоне измерений от 0,002 до 1 мА св. 1 до 100 мА - для модификации АВЭМ-7-5000 во всем диапазоне измерений | 2000 10 0,05 |
| Габаритные размеры, мм, (длинахширинахвысота) | 100х96х48 |
| Масса, кг | 0,4 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от +10 до +45 80 при температуре +25 °С |
| Средний срок службы, лет | 15 |
| Средняя наработка на отказ, ч | 110 000 |
Таблица 4 - Параметры электрического питания
| Условное обозначение напряжения питания | Напряжение питания |
| 5В | (5±0,2) В напряжение постоянного тока |
| 12В | (12±3) В напряжение постоянного тока |
| 24В | (24±6) В напряжение постоянного тока |
| 220В | напряжение переменного тока от 110 до 260 В частотой (50±5) Гц |
| 220У | напряжение переменного тока от 110 до 260 В частотой (50±5) Гц или напряжение постоянного тока от 145 до 365 В |
наносится на лицевую панель приборов способом трафаретной печати и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Таблица 5 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор измерительный АВЭМ-7 | АИЕЛ.411115.006 | 1 шт. |
| Система крепления к щиту | - | 1 шт. |
| Упаковка | - | 1 шт. |
| Компакт-диск с документацией | - | 1 шт. 1) |
| Руководство по эксплуатации | АИЕЛ.411115.006 РЭ | 1 экз. |
| Паспорт | АИЕЛ.411115.006 ПС | 1 экз. |
| Методика поверки | АИЕЛ.411115.006 МП | 1 экз. |
| Примечание - 1) при поставке в один адрес 1 шт. на 10 приборов | ||
осуществляется по документу АИЕЛ.411115.006 МП «Приборы измерительные АВЭМ-7. Методика поверки», утвержденному ООО «ИЦРМ» 06.06.2019 г.
Основные средства поверки: калибратор универсальный Fluke 9100 (регистрационный номер в Федеральном информационном фонде № 25985-09).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель приборов и (или) свидетельство о поверке.
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
АИЕЛ.411115.006 ТУ Приборы измерительные АВЭМ-7. Технические условия
| Зарегистрировано поверок | 382 |
| Поверителей | 5 |
| Актуальность данных | 21.11.2024 |
