| Номер в госреестре | 75978-19 |
| Наименование СИ | Генераторы высоковольтные инфранизкочастотные |
| Обозначение типа СИ | Frida, Viola, PHG |
| Изготовитель | "BAUR GmbH", Австрия |
| Год регистрации | 2019 |
| Срок свидетельства | 22.08.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Г енераторы высоковольтные инфранизкочастотные Frida, Viola, PHG (далее по тексту -генераторы) предназначены для воспроизведения высокого напряжения специальной формы инфранизкой частоты и напряжения постоянного тока, измерений силы переменного и постоянного тока.
Принцип действия генераторов основан на преобразовании напряжения питания в высокое напряжение переменного тока, выпрямлении этого напряжения, периодической коммутации напряжения и индуктивно-емкостной измерительной цепи.
На выходе генераторов может быть установлено симметричное высоковольтное синусоидальное напряжение, напряжение прямоугольной формы или напряжение постоянного тока обеих полярностей. Синусоидальная форма волны формируется с использованием патентованной цифровой технологии truesinus®.
Для расширения диапазона нагрузки частота формируемого переменного напряжения может изменяться (вручную или автоматически) в пределах от 0,01 до 0,1 Гц. Частота напряжения определяется частотой коммутации. При отсутствии коммутации на выходе генераторов устанавливается напряжение постоянного тока.
Область применения генераторов: определение дефектов изоляции в силовых кабелях (в том числе с изоляцией из сшитого полиэтилена) и других изолированных цепях, имеющих значительную электрическую емкость изоляции. Генераторы предназначены для работы в полевых условиях.
Процесс формирования выходного напряжения, ход измерений, и вывод информации на встроенный ЖК-дисплей полностью автоматизирован и производится встроенным микропроцессором. Управление генераторами осуществляется оператором с помощью графического дисплея через многоязыковый интерфейс на основе меню. Генераторы обладают функцией таймера с автоматическим отключением прибора, часами и календарем.
Процесс измерений может проводиться как в автоматическом, так и в ручном режимах. Результаты измерений сохраняются во встроенной памяти, а также могут быть переданы в персональный компьютер через порт USB 2.0 или записаны на USB карту памяти для хранения и вывода на печать.
Основные узлы генераторов: высоковольтный генератор, ограничительный и разрядный резисторы, микропроцессор, блок управления, коммутатор, автоматическое устройство разряда, схема блокировки, схема интерфейсов, графический ЖК-дисплей, блок питания.
Генераторы выпускаются в четырех модификациях: Frida, Viola, PHG 70, PHG 80. Модификации отличаются значением выходного испытательного напряжения, пределами измерений выходного тока, конструкцией, габаритами, массой.
В комбинации с опциональным модулем TD, генераторы PHG образуют систему, позволяющую измерять тангенс угла диэлектрических потерь изоляции. В этом случае к обозначению модификаций генераторов добавляется индекс TD: PHG 70 TD или PHG 80 TD.

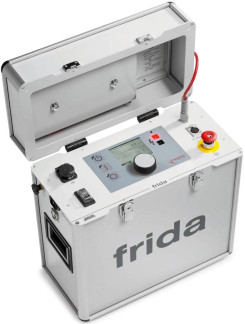

Генераторы модификации Frida конструктивно выполнены в брызгозащищенном переносном металлическом корпусе с откидной крышкой и ручками для переноски. На верхней панели корпуса под крышкой расположены органы управления, ЖК-дисплей и высоковольтный разъем. В откидной крышке предусмотрен отсек для хранения измерительного кабеля. На боковых панелях расположены разъем сети питания, клемма заземления, разъем интерфейса USB.
Генераторы модификации Viola конструктивно состоят из двух частей: блока управления и блока высоковольтного. Органы управления и индикации расположены на верхней панели блока управления.
Генераторы модификаций PHG 70, PHG 80 предназначены для монтажа в отсеки передвижных электротехнических испытательных лабораторий и включают в себя TFT-монитор, промышленный компьютер с инсталлированным ПО Windows 7 Ultimate, блок управления с устройством безопасности SCU, блок высоковольтный, размещенные в единой 19 дюймовой стойке; разрядное устройство DU 80 (отдельный корпус) и стойку кабельных барабанов.
Общий вид средств измерений представлен на рисунках 1 - 3.
Генераторы модификаций Frida, Viola маркируются обозначениями вида «frida», «viola», нанесенными на корпусе. Генераторы модификаций PHG маркируются обозначениями вида «PHG 70» или «PHG 80», нанесенными на табличке технических данных.
Для предотвращения несанкционированного доступа к внутренним частям генераторов осуществляется пломбировка корпуса специальными контрольными наклейками, при повреждении которых остается несмываемый след. Знак поверки наносится на лицевую панель.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунках 1 - 3.
Генераторы относятся к ремонтируемым и восстанавливаемым изделиям.
1Ь
Рисунок 2 - Общий вид генераторов модификации Viola
| - | |
| 7- | |
| ггг* | |
| f-—1 | |
| РЧ. _______. | |
«■Pi
Я.
Генераторы работают под управлением встроенного программного обеспечения (ПО), которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики генераторов нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора генераторов предприятием-изготовителем и недоступно для потребителя.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение для модификаций | ||
| Frida | Viola | PHG | |
| Идентификационное наименование ПО | - | - | - |
| Номер версии (идентификационный номер ПО) | Не ниже 4.0 | Не ниже 5.0 | Не ниже 6.0 |
| Цифровой идентификатор ПО | - | - | - |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение для модификаций | |||
| Frida | Viola | PHG 70 | PHG 80 | |
| Диапазон воспроизведения напряжения - синусоидальной формы (амплитудное значение), кВ - синусоидальной формы (среднеквадратичное значение), кВ - прямоугольной формы, кВ - постоянного тока, кВ 1) | от 1,4 до 34 от 1 до 24 от 1 до 34 от 1 до 34 | от 1,4 до 62 от 1 до 44 от 1 до 60 от 1 до 60 | от 1,4 до 53,7 от 1 до 38 от 1 до 57 от 1 до 70 | от 1,4 до 80,6 от 1 до 57 от 1 до 80 от 1 до 80 |
| Пределы допускаемой относительной погрешности воспроизведения напряжения, % | ±1 | |||
| Диапазон частот выходного напряжения, Гц | от 0,01 до 0,1 | от 0,01 до 1 | ||
| Диапазон измерений силы переменного и постоянного тока на выходе, мА | от 0 до 14 | от 0 до 70 | от 0 до 120 | |
| Пределы допускаемой относительной погрешности измерений силы тока, % | ±1 | |||
| Диапазон измерений тангенса угла диэлектрических потерь 2) | - | - | от 1 • 10-4 до 1 | |
| Пределы допускаемой абсолютной погрешности измерений тангенса угла диэлектрических потерь 2) | - | - | ±5-10-4 | |
| Примечания: 1) - положительной и отрицательной полярности; 2) - с опциональным модулем измерений тангенса угла диэлектрических потерь TD | ||||
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение для модификаций | ||
| Frida | Viola | PHG 70 PHG 80 | |
| Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц | от 100 до 260 50/60 | от 200 до 260 50/60 | |
| Габаритные размеры, мм, (длинахширинахвысота) | 438x456x220 | 505x433x405/ 505x503x405 | 623x483x775 |
| Масса, кг | 22 | 19/57 | 160 |
| Рабочие условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % | от -10 до +50 до 90 | от -10 до +45 до 90 | |
наносится на лицевую панель приборов способом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Г енераторы высоковольтные инфранизкочастотные Frida | ||
| Г енератор высоковольтный инфранизкочастотный Frida | - | 1 шт. |
| Разрядный и заземляющий стержень GDR 40-136 | - | 1 шт. |
| Кабель заземления длиной 5 м с зажимом | - | 1 шт. |
| Кабель питания 2,5 м | - | 1 шт. |
| ПО «Diagnostic Reporter» на USB Flash-накопителе | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-044-19 | 1 экз. |
| Г енераторы высоковольтные инфранизкочастотные Viola | ||
| Г енератор высоковольтный инфранизкочастотный Viola | - | 1 шт. |
| Разрядный и заземляющий стержень GDR 80-272 | - | 1 шт. |
| Кабель заземления длиной 3 м с зажимом | - | 1 шт. |
| Кабель питания 2.5 м | - | 1 шт. |
| G-образный зажим 45 мм | - | 1 шт. |
| ПО «Diagnostic Reporter» на USB Flash-накопителе | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-044-19 | 1 экз. |
| Генераторы высоковольтные инфранизкочастотные PHG 70, PHG 80 | ||
| Генератор высоковольтный инфранизкочастотный PHG 70, PHG 80 (модификация по заказу) | - | 1 шт. |
| Комплект для подключения, включая G-образный зажим и противокоронную защиту | - | 1 шт. |
| Заземляющий стержень GR 80 | - | 1 шт. |
| Модуль измерений тангенса угла диэлектрических потерь TD 1) | - | 1 шт. |
| Устройство VSE-Box 2) | - | 1 шт. |
| Руководство по эксплуатации | - | 1 экз. |
| Методика поверки | ИЦРМ-МП-044-19 | 1 экз. |
| Примечания: 1) - опция; 2) - с опциональным модулем измерений тангенса угла диэлектрических потерь TD | ||
осуществляется по документу ИЦРМ-МП-044-19 «Генераторы высоковольтные инфранизкочастотные Frida, Viola, PHG. Методика поверки», утвержденному ООО «ИЦРМ»
25.04.2019 г.
Основные средства поверки:
- делитель напряжения ДН-100э (регистрационный номер в Федеральном информационном фонде № 54883-13);
- вольтметр универсальный цифровой GDM-78261 (регистрационный номер в Федеральном информационном фонде № 52669-13);
- мультиметр цифровой Fluke 87V (регистрационный номер в Федеральном информационном фонде № 33404-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на лицевую панель и (или) свидетельство о поверке.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к генераторам высоковольтным инфранизкочастотным Frida, Viola, PHG
ГОСТ 14014-91 Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
