Государственный реестр средств измерений

Толщиномеры бумаги и картона 251, исп. А-2, 75982-19

75982-19
Толщиномеры бумаги и картона типа 251, исполнения А-2 (далее - толщиномеры) предназначены для измерений толщины бумаги и картона.
Карточка СИ
Номер в госреестре 75982-19
Наименование СИ Толщиномеры бумаги и картона
Обозначение типа СИ 251, исп. А-2
Изготовитель "ABB AB / Lorentzen & Wettre", Швеция
Год регистрации 2019
Срок свидетельства 22.08.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Толщиномеры бумаги и картона типа 251, исполнения А-2 (далее - толщиномеры) предназначены для измерений толщины бумаги и картона.

Описание

Принцип действия толщиномеров основан на преобразовании величины перемещения подвижного измерительного щупа толщиномера в значение толщины листа бумаги или картона.

Толщиномеры состоят из металлического основания с закрепленной на нем вертикальной колонной со встроенными двигателем для подачи измерительного щупа, механической системой приложения измерительного усилия, а также дисплеем. Отсчет величины перемещения измерительного щупа осуществляется с помощью установленного в колонне оптического линейного энкодера. Передача измерительного усилия на измерительный щуп осуществляется с помощью весовых пластин, установленных над измерительным щупом. В металлическом основании закреплена горизонтальная площадка с плоской измерительной поверхностью для размещения измеряемого образца.

Измерения могут выполняться в ручном и автоматическом режимах. В металлическом основании установлен фотоэлектрический датчик для запуска измерений в автоматическом режиме при размещении измеряемого образца между измерительными поверхностями.

Для печати результатов измерений толщиномеры могут быть подключены к внешнему принтеру через протокол Ethernet.

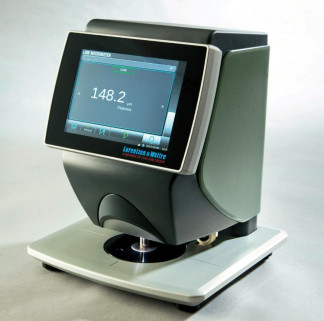

Общий вид толщиномеров представлен на рисунке 1.

Обозначение места нанесения знака поверки представлено на рисунке 2.

Пломбирование толщиномеров не предусмотрено.

Рисунок 2 - Обозначение места нанесения знака поверки

Программное обеспечение

Толщиномеры имеют встроенное программное обеспечение (ПО), обеспечивающее отображение, передачу, обработку и хранение результатов измерений.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

При нормировании метрологических характеристик учтено влияние ПО.

Таблица 1 - Идентификационные данные ПО

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

LW RELEASE

Номер версии (идентификационный номер) ПО

Не ниже 1.11.17

Цифровой идентификатор ПО

e949a4d9456b5c59e2823735c6ae72deb0c810

55c56087012345b4aa0aaed006*

* Контрольная сумма указана для версии 1.11.17. Алгоритм вычисления контрольной суммы исполняемого кода - SHA256.

Технические характеристики

Таблица 2 - Метрологические характеристики толщиномеров

Наименование характеристики и единицы измерений

Значение

Диапазон измерений толщины, мкм

от 4 до 20000

Пределы допускаемой относительной погрешности измерений толщины, %

±0,1 от измеренного значения толщины, но не менее ±2 мкм

Измерительное усилие, Н

20±2

Допускаемое отклонение от параллельности измерительных поверхностей, мкм

2

Таблица 3 - Основные технические характеристики толщиномеров

Наименование характеристики

Значение

Площадь измерительной поверхности щупа, см2

2

Скорость опускания измерительного щупа, мм/с

1; 2

Скорость подъема измерительного щупа, мм/с

5

Г абаритные размеры (длина, ширина, высота), мм, не более

300x300x400

Масса, кг, не более

19

Условия эксплуатации:

-    диапазон температуры окружающего воздуха, °С;

-    диапазон относительной влажности окружающего воздуха, %

от +20 до +27 от 50 до 65

Параметры электропитания:

-    напряжение переменного тока, В;

-    частота переменного тока, Гц;

-    потребляемая мощность, Вт, не более

от 100 до 240 от 50 до 60 100

Средний срок службы, лет

10

Средняя наработка на отказ, ч

10000

Знак утверждения типа

наносится на титульный лист паспорта типографским способом. Комплектность средства измерений

Таблица 4 - Комплектность толщиномеров

Наименование

Обозначение

Количество

Толщиномер

1 шт.

Сетевой кабель

1 шт.

Сетевой адаптер

1 шт.

Руководство по эксплуатации

1 экз.

Методика поверки

МП 2512-0004-2019

1 экз.

Поверка

осуществляется по документу МП 2512-0004-2019 «ГСИ. Толщиномеры бумаги и картона типа 251, исполнения А-2. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июля 2019 г.

Основные средства поверки:

-    меры длины концевые плоскопараллельные 3 разряда по Г осударственной поверочной схеме для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта от 29 декабря 2018 г. № 2840;

-    датчик силоизмерительный тензорезисторный ЦМ1-К5 в комплекте с прибором тензометрическим DN 120, регистрационный номер в ФИФ по ОЕИ 37872-08.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемого СИ с требуемой точностью.

Знак поверки наносится на заднюю панель вертикальной колонны толщиномера, как указано на рисунке 2, или на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация фирмы «ABB AB / Lorentzen & Wettre»
