| Номер в госреестре | 75985-19 |
| Наименование СИ | Приборы оптические измерительные многофункциональные |
| Обозначение типа СИ | FX150 |
| Изготовитель | Закрытое акционерное общество "Институт информационных технологий" (ЗАО "Институт информационных технологий"), Республика Беларусь |
| Год регистрации | 2019 |
| Срок свидетельства | 17.08.2028 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Приборы оптические измерительные многофункциональные FX150 (далее - приборы FX150) предназначены для измерения затухания и обратных потерь в оптических волокнах (ОВ) и их соединениях, длины ОВ и волоконно-оптических линий, расстояния до мест неоднородностей и соединений ОВ, измерения оптической мощности и затухания в ОВ и волоконно-оптических компонентах, генерации непрерывного стабилизированного излучения на фиксированных длинах волн в диапазоне от 650 нм до 1650 нм.
Прибор FX150 всегда содержит оптический рефлектометр.
Принцип действия оптического рефлектометра приборов FX150 основан на измерении сигнала обратного рэлеевского рассеяния при прохождении по ОВ оптического импульса. Сигнал обратного рассеяния регистрируется чувствительным оптическим приемником, преобразуется в цифровую форму и многократно усредняется для уменьшения влияния шумов аппаратуры. В результате обработки этого сигнала формируется рефлектограмма, по которой определяются параметры ОВ и волоконно-оптических линий.
Приборы FX150 состоят из:
- Оптического рефлектометра, который может быть представлен в следующих модиф икациях:
- одномодовые (ОМ) рефлектометры, которые обеспечивают генерацию излучения на одной, двух, трех или четырех длинах волн и выпускаются с четырьмя градациями динамического диапазона. ОМ рефлектометры могут иметь встроенный оптический фильтр на пропускание длины волны 1625 нм или 1650 нм и ослабление длин волн от 1310 нм до 1550 нм. В этом случае ОМ рефлектометры имеют два оптических выхода: один для длины волны 1625 нм или 1650 нм, другой для остальных длин волн;
- многомодовые (ММ) оптические рефлектометры, которые обеспечивают генерацию излучения на одной или двух длинах волн;
- комбинированные оптические рефлектометры, которые обеспечивают генерацию излучения на одной, двух или трех длинах волн для ОМ ОВ и на одной или двух длинах волн для ММ ОВ. Общее количество длин волн не может быть более четырех. Комбинированный оптический рефлектометр имеет отдельные оптические выходы для ОМ и ММ рефлектометров.
- Источника оптического излучения (в зависимости от модификации) на длинах волн оптического рефлектометра. Выходом этого источника излучения является оптический разъем рефлектометра. Мощность излучения стабилизируется с помощью фотодиода обратной связи и схемы стабилизации мощности.
- Измерителя оптической мощности (в зависимости от модификации), в котором InGaAs pin-фотодиод с площадкой диаметром 1 мм используется в качестве фотоэлектрического преобразователя. Измеритель оптической мощности выпускается в следующих модификациях:
- РМ1 - падающее излучение попадает непосредственно на фотодиод;
- РМ2 - фотодиод имеет ослабляющий фильтр, что позволяет увеличить максималь-ное значение измеряемой мощности.
- Источника видимого излучения (в зависимости от модификации), в котором используется лазерный диод с длиной волны 650 нм (красный свет) с выводом излучения через одномодовое ОВ, и который предназначен для визуального поиска неисправностей или идентификации ОВ.
Управление работой прибора FX150 осуществляется с помощью:
- кнопок, расположенных на его передней и боковых панелях;
- сенсорного экрана;
- персонального компьютера через интерфейс Wi-Fi.
Приборы FX150 выпускаются в различных модификациях, отличающихся комплектностью и техническими характеристиками. Обозначение модификации прибора FX150 в общем случае имеет вид
FX150 WL-DR-T1 (или T2)-LS-PM1 (или PM2)-VFL, где WL - номинальные значения длин волн оптического рефлектометра;
DR - значения динамического диапазона оптического рефлектометра на этих длинах волн;
T1 или T2 - обозначение модификаций оптического рефлектометра, различающихся по группе параметров (разрешающая способность по расстоянию, диапазоны измерения расстояний, длительности зондирующих оптических импульсов);
LS - обозначение источника оптического излучения на длинах волн рефлектометра;
PM1 или PM2 - обозначение измерителя оптической мощности;
VFL - обозначение источника видимого излучения.
Если источник оптического излучения, измеритель оптической мощности или источник видимого излучения не встроены в данный прибор FX150, то их обозначения не указываются в обозначении модификации прибора FX150.

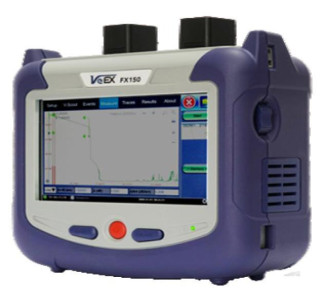

Общий вид прибора FX150 с обозначением места нанесения знака поверки представлен на рисунке 1.
Пломбой закрывается правый винт на нижней панели прибора FX150.
Место нанесения знака поверки
В приборах FX150 установлено программное обеспечение (ПО), которое позволяет выполнять установку параметров измерений, проводить измерения и обрабатывать их результаты, обеспечивает представление результатов измерений в удобном для пользователя виде.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | OTDR Fiberizer Linux Software |
| Номер версии (идентификационный номер) ПО, не ниже | 1.46.2-4818 |
| Цифровой идентификатор ПО | - |
Таблица 2 - Метрологические характеристики оптического рефлектометра
| Наименование характеристики | Значение |
| Длины волн излучения ОМ рефлектометра, нм | 1310±20, 1490±20, 1550±20, 1625±20, 1650±20 |
| Длины волн излучения ММ рефлектометра, нм | 850±20, 1300±20 |
| Длительность зондирующих импульсов, нс1): - ОМ рефлектометры модификации FX150 WL-DR-Т - ОМ рефлектометры модификации FX150 WL-DR^2 - ММ рефлектометры модификации FX150 WL-DR-Т! - ММ рефлектометры модификации FX150 WL-DR^2 | 3, 10, 25, 30, 100, 300, 500, 1000, 3000, 10000, 20000 3, 5, 10, 25, 100, 200, 300, 500, 1000, 3000, 10000, 20000 3, 10, 25, 30, 100, 300, 500, 1000 3, 5, 10, 25, 100, 200, 300, 500, 1000 |
| Диапазоны измерения расстояний, км: - ОМ рефлектометры модификации FX150 WL-DR-Т 1 - ОМ рефлектометры модификации FX150 WL-DR^2 - ММ рефлектометры модификации FX150 WL-DR-Т 1 - ММ рефлектометры модификации FX150 WL-DR^2 | 0,5; 2; 5; 10; 20; 40; 80; 120; 160; 240 1; 2; 6; 10; 12; 20; 25; 40; 80; 120; 160; 250; 400 0,5; 2; 5; 10; 20; 40; 80 1; 2; 6; 10; 12; 20; 25; 40; 80 |
| Пределы допускаемого значения абсолютной погрешности при измерении расстояний, м в нормальных условиях в рабочем диапазоне температур, м | AL=±(dl+dL+3 10-5L), AL=±(dl+dL+5 10-5L) где dl=0,5 м - допускаемое значение начального сдвига; dL - разрешение по расстоянию2), м; L - измеряемое расстояние, м. |
| Наименование характеристики | Значение |
| Динамический диапазон ОМ рефлектометров | см. таблицу 33) |
| Динамический диапазон ММ рефлектометров | см. таблицу 43) |
| Динамический диапазон комбинированных рефлектометров | см. таблицу 53) |
| Пределы допускаемой абсолютной погрешности при измерении затухания, дБ в нормальных условиях в рабочем диапазоне температур | ±(0,03-а) ±(0,05-а) где а - измеряемое затухание, дБ |
| Минимальная дискретность отсчета при измерении затухания, дБ | 0,001 |
| Мертвая зона по затуханию, м, не более | 4,04) |
| Мертвая зона по отражению, м, не более | 1,04) |
| Пределы допускаемой абсолютной погрешности при измерении обратных потерь, дБ | ±2 |
| ей зондирующих оптических импульсов составляют не более ов от 3 до 19 нс; ов от 20 до 50 нс; гей импульсов. разрешения по расстоянию dL зависят от установленного й. Минимальные значения разрешения по расстоянию dL тометра FX150 WL-DR-T1; тометра FX150 WL-DR-T2. го диапазона в таблицах 3 - 5 указаны при отношении и следующих условиях измерения: ния по расстоянию; ; для ОМ рефлектометров и 1000 нс для ММ рефлектомет- ^казаны при следующих условиях измерения: тического импульса 3 нс; тее минус 55 дБ для ОМ рефлектометров и не более минус | |
| 1) Отклонения длительност ±40 % для длительности импульс ±30 % для длительности импульс ±10 % для остальных длительнос 2) Допускаемые значения диапазона измерения расстояни составляют: - 0,16 м для модификаций рефлек - 0,03 м для модификаций рефлек 3) Значения динамическо] сигнал/шум, равным 1 (ОСШ=1), - время измерения 3 мин; - максимальное значение разреше - длительность импульса 20000 н ров; - режим измерения "DR". 4) Значения мертвой зоны у - длительность зондирующего оп - коэффициент отражения не боJ 45 дБ для ММ рефлектометров; - режим измерения "DZ". |
Таблица 3 - Значения динамического диапазона ОМ рефлектометров прибора FX150
| Длина волны, нм | Модификации ОМ рефлектометра | |||
| 1 | 2 | 3 | 4 | |
| Динамический диапазон, дБ, не менее | ||||
| 1310 | 35 | 39 | 43 | 46 |
| 1490 | 36 | 40 | 41 | 42 |
| 1550 | 33 | 37 | 43 | 45 |
| 1625 | 34 | 38 | 41 | 42 |
| 1650 | 35 | 39 | 39 | 39 |
Примечания:
1. ОМ рефлектометр может иметь любую конфигурацию от одной до четырех длин
волн
2. Допускается снижение значений динамического диапазона на 1,5 дБ для модификаций рефлектометров с тремя или четырьмя длинами волн.
3. Допускается снижение значений динамического диапазона на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров.
4. Динамический диапазон оптического рефлектометра с фильтром на пропускание длины волны 1625 или 1650 нм может уменьшаться при наличии в ОВ внешних сигналов с другими длинами волны (измерение "активного" волокна). Допускается уменьшение значений динамического диапазона на длине волны 1625 или 1650 нм не более, чем на 3 дБ, при воздействии на вход рефлектометра сигнала с длиной волны 1550 нм мощностью не более 30 мкВт.
Таблица 4 - Значения динамического диапазона ММ рефлектометров прибора FX150
| Длина волны, нм | Динамический диапазон, дБ, не менее | Диаметр сердцевины ММ ОВ, мкм |
| 850 | 30 | 50,0 |
| 1300 | 32 | |
| 850 | 31 | 62,5 |
| 1300 | 33 | |
| Примечания: 1. ММ рефлектометр может иметь одну или две длины волны. 2. Допускается снижение значений динамического диапазона на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров. | ||
Таблица 5 - Значения динамического диапазона комбинированных рефлектометров прибора FX150_
| Длина волны, нм | Динамический диапазон, дБ, не менее | ||
| ОМ рефлектометр | 1310 | 37 | |
| 1490 | 38 | ||
| 1550 | 35 | ||
| 1625 | 36 | ||
| 1650 | 35 | ||
| Диаметр сердцевины ММ ОВ, мкм | |||
| ММ рефлектометр | 850 | 27 | 50,0 |
| 1300 | 29 | ||
| 850 | 28 | 62,5 | |
| 1300 | 30 | ||
Динамический диапазон, дБ, не менее
Примечания:
Длина волны, нм
1. ОМ рефлектометр может иметь любую конфигурацию от одной до трех длин волн, ММ рефлектометр может иметь конфигурацию с одной или двумя длинами волн. Общее количество длин волн - не более четырех.
2. Допускается снижение значений динамического диапазона на 1,5 дБ при максимальных значениях рабочих температур для всех модификаций рефлектометров._
Таблица 6 - Метрологические характеристики измерителя оптической мощности прибора FX150
| Наименование характеристики | Значения | ||||
| Длина волны калибровки (градуировки), нм | 650±10 | 850±5 | 1310±5, 1490±5, 1550±5, 1625±5 | 850±5 | 1310±5, 1490±5, 1550±5, 1625±5 |
| Модификация измерителя оптической мощности | |||||
| PM1 | PM2 | ||||
| Диапазон измерения оптической мощности, дБм | от -30 до +3 | от -60 до +3 | от -70 до +10 | от -40 до +23 | от -45 до +27 |
| Пределы допускаемой относительной погрешности при измерении оптической мощности на длинах волн калибровки (градуировки), % (дБ) | ±12 (±0,5) | ±8 (±0,33) | ±5 (±0,22) | ±8 (±0,33) | ±5 (±0,22) |
| Пределы допускаемой относительной погрешности при измерении относительных уровней оптической мощности, % (дБ) | - | ±4 (±0,17) | ±2,5 (±0,11) | ±4 (±0,17) | ±2,5 (±0,11) |
| Примечание - Значение оптической мощности, выраженной в милливаттах, микроваттах или нановаттах отображается четырьмя цифрами. Дискретность отображения оптической мощности в единицах дБм - 0,001 дБм. Изменение оптической мощности относительно опорного значения отображается в децибелах с дискретностью 0,01 дБ. | |||||
Таблица 7 - Характеристики источника оптического излучения на длинах волн рефлектометра
| Наименование характеристики | Значение |
| Тип ОВ | ОМ |
| Длина волны, нм | (1310±20), (1490±20), (1550±20), (1625±20), (1650±20) |
| Уровень мощности, дБм, не менее | -4,0 |
| Нестабильность уровня мощности за 15 минут, дБ, не более | 0,1 |
| Режимы работы | -непрерывный; -с модуляцией мощности оптического излучения сигналом с частотой 270, 1000, 2000 Гц |
Таблица 8 - Технические характеристики
| Наименование характеристики | Значение |
| Длина волны источника видимого излучения, нм | 650±20 |
| Тип ОВ источника видимого излучения | одномодовый |
| Режим излучения источника видимого излучения | импульсный или непрерывный |
| Наименование характеристики | Значение |
| Мощность излучения источника видимого излучения, мВт | от 0,5 до 5,0 |
| Тип фиксированного или сменного адаптера для присоединения ОВ к рефлектометру | FC, SC, ST, LC 1) |
| Тип сменного адаптера для присоединения ОВ к измерителю оптической мощности | универсальный 2) FC, SC, ST, LC 3) |
| Тип фиксированного адаптера для присоединения ОВ к источнику видимого излучения | универсальный |
| Питание прибора FX150 осуществляется: - от встроенной аккумуляторной батареи: - номинальное напряжение, В - емкость, Ач, не менее - от сети переменного тока: - напряжение, В - частота, Гц с помощью сетевого блока питания, входящего в комплект поставки: - выходное напряжение, В - ток, А, не менее | 3,7 10,2 230±23 50±0,4 12 5 |
| Ток, потребляемый от блока питания с выходным напряжением 12 В, А, не более | 2,5 |
| Время непрерывной работы: - при питании от внешнего источника питания - при питании от аккумуляторной батареи, ч, не менее | не ограничено 7 |
| Г абаритные размеры рефлектометра (ШхВхГ), мм, не более | 161х153х70 |
| Масса прибора FX150 с аккумуляторной батареей, кг, не более | 1,0 |
| Рабочие условия эксплуатации: - температуры окружающего воздуха, 0С; - относительная влажность воздуха при 25 0С, %; - атмосферное давление, кПа (мм рт. ст.) | от -10 до +45 90 от 70 до 106,7 (от 537 до 800) |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 5103 |
| Примечания: 1) Тип фиксированного адаптера или поставка сменных адаптеров оговариваются при заказе. 2) Всегда поставляется с измерителем оптической мощности. 3) Поставка адаптеров оговаривается при заказе. | |
наносится на заднюю панель прибора методом наклеивания, а также на титульный лист руководства по эксплуатации типографическим способом.
Таблица 9 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Прибор оптический измерительный многофункциональный FX150 | - | 1 шт. |
| Блок питания UNI360-1250 | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Сменные адаптеры к оптическому рефлектометру: | - | 1 шт. |
| -для оптического разъема типа FC1) | - | 1 шт. |
| -для оптического разъема типа ST1) | - | 1 шт. |
| -для оптического разъема типа SC1) | - | 1 шт. |
| -для оптического разъема типа LC1) | - | 1 шт. |
| Сменные адаптеры к измерителю | ||
| оптической мощности: | ||
| -универсальный | - | 1 шт |
| 1) -для оптического разъема типа FC | - | 1 шт. |
| -для оптического разъема типа ST1) | - | 1 шт. |
| -для оптического разъема типа SC1) | - | 1 шт. |
| -для оптического разъема типа LC1) | - | 1 шт. |
| Аккумуляторная батарея2) | - | 1 шт. |
| Компакт-диск или USB флеш-память с | ||
| программным обеспечением, руководством | ||
| по эксплуатации, руководством пользователя программного обеспечения и | 1 шт. | |
| методикой поверки | ||
| Паспорт | - | 1 экз. |
| Упаковочная сумка | - | 1 шт. |
| Примечания: | ||
| ’ Поставка конкретных типов сменных адаптеров оговаривается при заказе. 2) Аккумуляторная батарея установлена в прибор. | ||
осуществляется по документу МРБ МП.2835-2018 «Приборы оптические измерительные многофункциональные FX150. Методика поверки», утвержденному РУП «БелГИМ»
05 ноября 2018г.
Основные средства поверки:
рабочий эталон единиц длины и ослабления в световоде в диапазонах от 0,06 до 600 км и
от 0 до 20 дБ по ГОСТ 8.585-2013
рабочий эталон единицы средней мощности оптического излучения в волоконно-
11 2
оптических системах передачи в диапазоне от 10 до 10 Вт на длинах волн от 500 до 1700 нм по ГОСТ 8.585-2013
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых приборов FX150 с требуемой точностью.
Знак поверки наносится на переднюю панель приборов FX150 (место нанесения указано на рисунке 1).
приведены в эксплуатационном документе.
ТУ BY 100003325.021-2018 Приборы оптические измерительные многофункциональные FX150. Технические условия.
ГОСТ 8.585-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем связи и передачи информации
