| Номер в госреестре | 76006-19 |
| Наименование СИ | Преобразователи термоэлектрические |
| Обозначение типа СИ | Rosemount 0185 |
| Изготовитель | Компания "Emerson Asia Pacific Pte Ltd.", Сингапур |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи термоэлектрические Rosemount 0185 (далее - ТП) предназначены для измерений температуры сред, не агрессивных к материалу защитных гильз.
Принцип действия основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи ТП при разности температур между его рабочим и свободными концами. ТП обеспечивают преобразование измеряемой температуры в изменение ТЭДС.
ТП состоят из измерительной вставки, внутри которой размещен чувствительный элемент, соединительной головки (или без нее), удлинителя (или без него) с различными видами присоединений к объектам измерений. Для измерения температуры при высоких давлениях и скоростях среды предусмотрены защитные гильзы, конструкция которых зависит от параметров измеряемой среды.
По способу контакта с измеряемой средой ТП соответствуют погружаемому исполнению, по условиям эксплуатации - стационарному исполнению, по отношению к измеряемой среде - герметичные.
ТП имеют исполнения: предназначенные для работы во взрывобезопасных средах и предназначенные для работы во взрывоопасных средах.
ТП различаются по конструктивному исполнению защитных гильз.
Обозначение исполнений ТП имеет следующую структуру, расшифровка которой приведена в кодах заказа.
Пример кода заказа на преобразователи термоэлектрические Rosemount 0185
0185
Х
Х
Х
Х
ХХХХ
Х
ХХХХ XX. . . ХХ
1 Модель ТП
2 Код соединительной головки
3 Код подключения выводов
4 Тип сенсора
5 Код удлинителя
6 Длина удлинителя, мм
7 Материал защитной гильзы
8 Длина первичного преобразователя, мм
9 Спеиальные опции

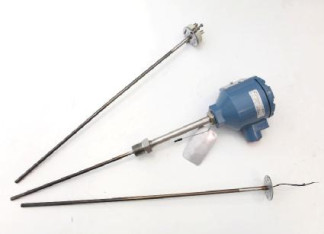

Общий вид ТП представлен на рисунке 1. Пломбирование ТП не предусмотрено.
Рисунок 1 - Общий вид преобразователей термоэлектрических Rosemount 0185
отсутствует.
Таблица 1 - Метрологические характеристики
| Наименование характеристики | Значение |
| Диапазон измерения температур для ТП с НСХ, °С - J - K - N | от -40 до +750 от -40 до +1000 от -40 до +1000 |
| Класс допуска | 1 |
| Пределы допускаемых отклонений ТЭДС от НСХ чувствительного элемента ТП в диапазоне измерений, °С по ГОСТ 6616-94 - J - K - N | ± 1,5 (от -40 до 375 включ.); ± 0,004 t (св. 375 до 750 включ.) ± 1,5 (от -40 до 375 включ.); ± 0,004 t (св. 375 до 1000 включ.) ± 1,5 (от -40 до 375 включ.); ± 0,004 t (св. 375 до 1000 включ.) |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Температура окружающей среды, °С | от -60 до +85 |
| Максимальная влажность окружающего воздуха при температуре + 35 °С, % | 99 |
| Показатель тепловой инерции, с, не более | 9 |
| Электрическое сопротивление изоляции между термоэлектродами и металлической частью защитной арматуры при температуре от +18 до +28 °С и относительной влажности от 30 до 80 %, МОм, не менее | 1000 |
| Устойчивость к воздействию синусоидальной вибрации по ГОСТ Р 52931 | группа FX |
| Наименование характеристики | Значение |
| Степень защиты от воды и пыли | IP65, IP66, IP68 |
| Диапазон температур при транспортировании, °С | от -50 до +50 |
| Максимальная влажность окружающего воздуха в транспортной таре при температуре + 35 °С, % | 98 |
| Габаритные размеры, мм, не более: - длина измерительной вставки - диаметр монтажной части измерительной вставки - размеры соединительной головки (ширинахвысота) | 10000 6,2 130x130 |
| Масса, кг, не более | 10 |
| Маркировка взрывозащиты | 1Ех db 11С Т6...Т1 Gb Х Ех tb ШС Т130°С Db Х 0Ех ia НС Т5, T6 Ga Х |
| Вероятность безотказной работы за 2000 ч, не менее | 0,8 |
наносится типографским способом на титульный лист паспорта.
Комплектность поставки ТП приведена в таблице 3.
Таблица 3 - комплектность ТП
| Наименование | Обозначение | Количество |
| Преобразователь термоэлектрический | Rosemount 0185 | 1 шт. |
| Паспорт | - | 1 шт. |
проводится по документу ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» и МИ 3090-2007 «ГСИ. Преобразователи термоэлектрические с длиной погружаемой части менее 250 мм. Методика поверки.
Основные средства поверки:
- преобразователь термоэлектрический эталонный ТППО-1000 2-го разряда по ГОСТ 8.558-2009;
- измеритель температуры многоканальный прецизионный МИТ 8.15 (рег. № 19736-11);
- термостат с флюидизированной средой FB-08 (Регистрационный № 44370-10). Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в паспорт и (или) на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры»
ГОСТ 6616-94 «Преобразователи термоэлектрические. Общие технические условия» ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки» Техническая документация компании «Emerson Asia Pacific Pte Ltd », Сингапур
