Государственный реестр средств измерений

Сканеры лазерные Leica Pegasus: Backpack, 76008-19

76008-19
Сканеры лазерные Leica Pegasus: Backpack (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.
Карточка СИ
Номер в госреестре 76008-19
Наименование СИ Сканеры лазерные
Обозначение типа СИ Leica Pegasus: Backpack
Изготовитель Компания "Leica Geosystems AG", Швейцария
Год регистрации 2019
Срок свидетельства 12.09.2024
МПИ (интервал между поверками) 1 год
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Сканеры лазерные Leica Pegasus: Backpack (далее - сканеры) предназначены для измерений геометрических размеров инженерных объектов и сооружений по полученному в процессе сканирования массиву точек.

Описание

Сканеры - приборы, принцип действия которых заключается в определении пространственного положения точек окружающих объектов и дальнейшем построении трёхмерной модели сканируемых окружающих объектов в виде облака точек.

Конструктивно сканеры состоят из измерительного блока и блока управления, соединённых кабелями передачи данных и питания.

Измерительный блок выполнен в виде рюкзака на шасси из углеродного волокна, вмещающим два лазерных дальномера, датчики углов поворота, спутниковый геодезический приемник Novatel OEM638 (рег. № 58656-14), фотокамер, 4 отсека для аккумуляторных батарей и многопроцессорный компьютер промышленного класса. По бокам сканера имеются вентиляционные отверстия и порты для подключения периферийных устройств. В верхней части сканера расположен разъем для подключения двухчастотной GNSS антенны, которая позволяет принимать следующие типы сигналов: L-Band, SBAS, и QZSS для GPS, GLONASS, Galileo и BeiDou.

Блок управления представляет собой планшетный компьютер, защищённый от неблагоприятных воздействий окружающей среды или персональный компьютер на базе Windows 10 или старше.

Пломбирование сканеров не производится. В процессе эксплуатации, сканеры не предусматривают внешних механических и электронных регулировок.

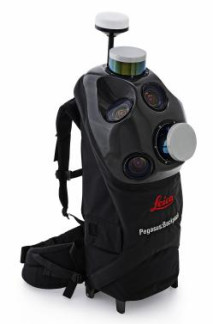

Общий вид сканеров лазерных Leica Pegasus: Backpack представлен на рисунках 1 - 2.

Программное обеспечение

Сканеры имеют встроенное программное обеспечение (далее - ВПО) «Leica Pegasus MDA», предназначенное для обеспечения взаимодействия узлов сканеров, выполнения съёмки, сохранения и экспорта измеренных величин, предварительной обработки результатов измерений. Программное обеспечение (далее - ПО) «Inertial Explorer» для расчёта траектории. ПО «Leica Pegasus Manager», которое связывает изображения с камер и отсканированным облаком точек, для получения результатов измерений, устанавливается на персональный компьютер.

Также для работы со сканерами применяется ПО «Leica Pegasus MapFactory ArcGIS», «Leica Pegasus MapFactory AutoCAD», «Leica Cyclone», устанавливаемое на персональный компьютер и предназначенное для сохранения и экспорта измеренных величин, а также для обработки и визуализации полученных данных.

Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблицах 1 -3.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

«Leica Pegasus MDA»

«Leica Pegasus Manager»

Номер версии (идентификационный номер ПО), не ниже

2018.1

2018.1

Цифровой идентификатор ПО

CC022A1

22BBFC1

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Таблица 2 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

«Leica Pegasus MapFactory ArcGIS»

«Leica Pegasus MapFactory AutoCAD»

Номер версии (идентификационный номер ПО), не ниже

2018.1

2018.1

Цифровой идентификатор ПО

FAA32BC

AA1032B

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Таблица 3 - Идентификационные данные программного обеспечения

Идентификационное наименование ПО

«Inertial Explorer»

«Leica Cyclone»

Номер версии (идентификационный номер ПО), не ниже

8.70.6912

9.3

Цифровой идентификатор ПО

AFFD21

BA2CA11

Алгоритм вычисления цифрового идентификатора ПО

CRC32

CRC32

Технические характеристики

Таблица 4 - Метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой абсолютной погрешности (при доверительной вероятности 0,95) измерений геометрических размеров инженерных объектов и сооружений, мм

±501)/±202)

Диапазон измерений геометрических размеров инженерных объектов и сооружений, м

от 0,05 до 150,00

1)    - при сканировании в помещении с замыканием траектории и двойным проходом; время сканирования - не более 2 минут

2)    - при сканировании вне помещения с замыканием траектории и двойным проходом; время сканирования - не более 2 минут

Таблица 5 - Основные технические характеристики

Наименование характеристики

Значение характеристики

Объем внутренней памяти, ТБайт

1

Расстояние до измеряемых объектов, м

-    при сканировании объектов с отражающим коэффициентом поверхности не менее 0,9 (поверхность, окрашенная в белый цвет).

-    при сканировании объектов с отражающим коэффициентом поверхности менее 0,9.

от 0,3 до 50,0 от 0,3 до 40,0

У гловое поле сканирования, °:

-    в вертикальной плоскости

-    в горизонтальной плоскости

±15

±135

Лазерное излучение:

-    длина волны, нм

-    класс по ГОСТ 31581-2012

903

1

Г абаритные размеры измерительного блока (ДХШ*В), мм, не более

730x270x310

Масса измерительного блока с аккумуляторами, кг, не более

11,9

Напряжение питания постоянного тока, В

14,8

Диапазон рабочих температур, °С

от 0 до +40

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой на корпус сканеров.

Комплектность

Таблица 4 - Комплектность средства измерений

Наименование

Обозначение

Количество

Сканер лазерный

-

1 шт.

Транспортировочный кейс

-

1 шт.

Спутниковая антенна для сканера

-

1 шт.

Аккумуляторная батарея

-

4 шт.

Зарядное устройство для аккумуляторной батареи

-

1 шт.

Кабель для зарядного устройства

-

1 шт.

Руководство по эксплуатации на русском языке

-

1 экз.

Методика поверки

МП АПМ 73-18

1 экз.

Поверка

осуществляется по документу МП АПМ 73-18 «Сканеры лазерные Leica Pegasus: Backpack. Методика поверки», утвержденному ООО «Автопрогресс-М» «16» января 2019 года.

Основные средства поверки:

- рулетка измерительная металлическая Fisco, мод. UM3M, КТ 3 (рег. № 67910-17). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится на свидетельство о поверке.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Техническая документация компании «Leica Geosystems AG», Швейцария
