| Номер в госреестре | 76010-19 |
| Наименование СИ | Системы видеоизмерительные |
| Обозначение типа СИ | Sylvac VISIO |
| Изготовитель | "Sylvac S.A.", Швейцария |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы видеоизмерительные Sylvac VISIO (далее системы) предназначены для измерений линейных размеров деталей.
Принцип работы систем основан на считывании с измерительных шкал значений по осям X, Y, Z положения оптоэлектронного измерительного блока с последующей обработкой данных в ПО.
Системы состоят из основания, на котором установлены вертикальная колонна и измерительный столик. На колонне подвижно закреплен оптоэлектронный измерительный блок. Органы управления настройкой освещения, увеличением, регулировкой яркости расположены на отдельном блоке управления, установленного на ПК. Благодаря наличию видеокамеры рассматриваемый предмет наблюдается на экране ПК в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.
Управление перемещением по осям осуществляется при помощи ПК и пульта управления. Измерения проводятся в ручном и автоматическом режимах. При измерениях предусмотрена функция автофокусировки. В автоматическом режиме управление осуществляется с помощью компьютера. В процессе работы прибора на экран монитора выводится программа измерения, CAD модель, изображение измеряемой детали и окна настроек.
Системы видеоизмерительные Sylvac VISIO в зависимости от типоразмеров изготавливают двух модификаций: VISIO 200 V3 и VISIO 300 V3 (табл.2).
Системы модификации VISIO 200 V3 могут оснащать объективом с ручной или автоматической фокусировкой, системы модификации VISIO 300 V3 - объективом с автоматической фокусировкой.
Внешний вид систем приведен на рисунке 1.
Пломбирование систем видеоизмерительных Sylvac VISIO от несанкционированного доступа не предусмотрено.
(а) (б)

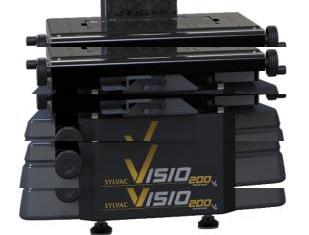

Рисунок 1 - Внешний вид систем видеоизмерительных Sylvac VISIO модификаций:
а) VISIO 200 V3; б) VISIO 300 V3
Системы оснащают программным обеспечением (ПО) «Sylvac-REFLEX Vista». Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Таблица 1 - Идентификационные данные ПО систем
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | Sylvac-REFLEX Vista |
| Номер версии (идентификационный номер) ПО | v.2.4.2 и выше |
| Цифровой идентификатор ПО | - |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой ПО является наличие USB-ключа, что позволяет предотвратить неавторизованное использование ПО.
Защита программного обеспечения систем соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Метрологические характеристики систем
| Модификация | VISIO 200 V3 | VISIO 300 V3 |
| Диапазон измерений, мм - По оси X - По оси Y | от 0 до 200 от 0 до 100 | от 0 до 300 от 0 до 200 |
| Диапазон перемещений, мм - По оси X - По оси Y - По оси Z | от 0 до 200 от 0 до 100 от 0 до 150 | от 0 до 300 от 0 до 200 от 0 до 150 |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X, Y*, мкм (L в мм) | ±(1,9+10-L/1000) | ±(1,9 +4-L/1000) |
| Пределы допускаемой абсолютной погрешности измерений линейных размеров в плоскости XY*, мкм (L в мм) | ±(2,4+10-L/1000) | ±(2,4+4-L/1000) |
| Разрешение измерительных шкал, мкм | 0,05 | |
| Примечание: * при увеличении объектива 4,5 крат. | ||
Таблица 3 - Основные технические характеристики систем
| Модификация | VISIO 200 V3 | VISIO 300 V3 | ||
| Параметры электрического питания: | ||||
| - напряжение переменного тока, В | 230±23 | |||
| - частота переменного тока, Гц | 55±5 | |||
| Условия эксплуатации: | ||||
| - температура окружающей среды, °С | от +19 до +21 | |||
| - относительная влажность, %, не более | 80 | |||
| Максимальная нагрузка в середине стола, кг, не более | 10 | 20 | ||
| Масса, кг, не более | 98 | 170 | ||
| Габаритные размеры, мм, не более | ||||
| - длина | 593 | 895 | ||
| - ширина | 516 | 705 | ||
| - высота | 887 | 887 | ||
наносится на титульный лист руководства по эксплуатации типографским способом. Комплектность средства измерений
Таблица 4 - Комплектность средства измерений
| Наименование | Обозначение | Количество |
| Система видеоизмерительная Sylvac VISIO | VISIO 200 V3, VISIO 300 V3 | 1 шт. |
| Компьютер с ПО | 1 шт. | |
| USB-ключ | 1 шт. | |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | МП № 203-5-2019 | 1 экз. |
осуществляется по документу МП № 203-5-2019 «Системы видеоизмерительные Sylvac VISIO. Методика поверки», утвержденному ФГУП «ВНИИМС» 21 января 2019 г.
Основные средства поверки: рабочие эталоны 3-го разряда согласно Государственной поверочной схеме для средств измерений длины в диапазоне от 1 • 10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденной приказом Росстандарта № 2840 от 29 декабря 2018 г. (меры длины штриховые (стеклянные)).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационных документах.
Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
Техническая документация Sylvac SA, Швейцария
