| Номер в госреестре | 76014-19 |
| Наименование СИ | Газоанализаторы трассовые |
| Обозначение типа СИ | модификаций ТГАЭС и ТГАЭС-М |
| Изготовитель | Акционерное общество «Электронстандарт-прибор» (АО «Электронстандарт-прибор»), г. Санкт-Петербург |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Г азоанализаторы трассовые модификаций ТГ АЭС и ТГ АЭС-М предназначены для измерений интегральной концентрации горючих газов вдоль открытого оптического пути (трассы) в воздухе и различных технологических средах и передачи измерительной информации внешним устройствам.
Газоанализаторы трассовые модификаций ТГАЭС и ТГАЭС-М (далее - газоанализаторы) представляют собой стационарные автоматические одноканальные приборы непрерывного действия.
Принцип действия - оптический инфракрасный, основанный на поглощении инфракрасного излучения определенной длины волны молекулами определяемого компонента.
Способ отбора пробы - диффузионный.
Конструктивно газоанализаторы являются многоблочными приборами и состоят из двух оптически сопряженных модулей: источника излучения (ТГАЭС TX) и приёмника (ТГАЭС RX), корпуса которых имеют одинаковую конструкцию и выполнены из нержавеющей стали или алюминия с кабельными вводами 3/4" NPT. Крепление модулей при установке и регулировка их относительного положения в пространстве обеспечивается за счет специальных кронштейнов. Для защиты оптических элементов газоанализаторов от неблагоприятного воздействия окружающей среды (дождя, снега, пыли и пр.) предусмотрены съемные резиновые защитные козырьки. Отличие модификаций заключается в том, что корпуса модулей газоанализаторов модификаций ТГАЭС состоит из одной литой части, а корпуса модулей газоанализаторов модификаций ТГАЭС-М состоит из двух частей.
Газоанализаторы имеют систему обогрева оптических элементов конструкции. Обогрев равномерный по периметру линзы. Система обогрева поддерживает температуру на 25°С выше температуры окружающей среды
Газоанализаторы не имеют органов управления и настройки, доступных для пользователя. Конфигурирование и настройка газоанализатора осуществляется с помощью специального программного обеспечения «ТГАЭС RX» и «ТГАЭС TX» или при помощи HART-коммуникатора.
Газоанализаторы обеспечивают:
- сигнализацию о состоянии газоанализатора с помощью трехцветного индикаторного светодиода (сигнализирует состояния «Норма», «Неисправность», «Превышение порога сигнализации»);
- выдачу унифицированного выходного аналогового токового сигнала (от 4 до 20) мА;
- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus RTU;
- выдачу цифрового сигнала по протоколу HART;
- срабатывание реле (превышение двух пороговых значений и сигнал неисправности).
Общий вид газоанализаторов и схема пломбирования приведены на рисунках 1 и 2.

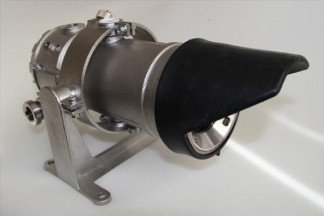

б) передатчик газоанализатора трассового модификации ТГАЭС-М Рисунок 1 - Общий вид газоанализаторов трассовых модификаций ТГ АЭС и ТГ АЭС-М (приемник и передатчик газоанализаторов имеют одинаковый вид)
Г азоанализаторы имеют встроенное программное обеспечение (ПО).
Встроенное ПО приемника и передатчика разработано изготовителем специально для решения задач измерения содержания определяемых компонентов в воздухе рабочей зоны
Встроенное ПО обеспечивает выполнение следующих основных функций:
- прием и обработку измерительной информации;
- формирование выходного аналогового и цифрового сигналов;
- управление работой релейных выходов;
- диагностику аппаратной и программной частей газоанализатора.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисление результатов измерений содержания определяемых компонентов по данным от первичного измерительного преобразователя;
- расчет значений аналогового выходного токового сигнала по результатам измерений.
Газоанализаторы имеют возможность работы с автономным ПО «ТГАЭС RX» и «ТГА-
ЭС TX», применяющимся для конфигурирование диагностики и проверке работоспособности газоанализатора и не применяющемся при выполнении измерений.
Программное обеспечение идентифицируется по запросу через интерфейс HART или RS-485.
Влияние встроенного программного обеспечения учтено при нормировании метрологических характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного ПО и измерительной информации от непреднамеренных и преднамеренных изменений. Уровень защиты встроенного ПО - «средний» по Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
| Идентификационные данные (признаки) | Значение | |
| Идентификационное наименование ПО | TGA MSC1211-RX-1092 | TGA TX 1023.hex |
| Номер версии (идентификационный номер) ПО | 2.4.1092 | 2.2.1021 |
| Цифровой идентификатор ПО | ad7dbdda | 5fb2eae8 |
| Алгоритм вычисления контрольной суммы исполняемого кода | CRC32 | CRC32 |
| Примечание - Номер версии программного обеспечения должен быть не ниже указанного в таблице. Значение контрольной суммы указано для файла версии, указанной в таблице. | ||
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
| Определяемый компонент | Диапазон измерений интегральной концентрации, НКПР-м 1) | Пределы допускаемой основной приведенной погрешности 2) 3), % |
| от 0 до 1 | ||
| Метан (CH4) | от 0 до 2,5 | ±5 |
| от 0 до 5 | ||
| от 0 до 1 | ||
| Пропан (C3H8) | от 0 до 2,5 | ±5 |
| от 0 до 5 | ||
| от 0 до 1 | ||
| Бутан (C4H10) | от 0 до 2,5 | ±5 |
| от 0 до 5 |
| Определяемый компонент | Диапазон измерений интегральной концентрации, НКПР-м 1) | Пределы допускаемой основной приведенной погрешности 2) 3), % |
| Пентан (С5Н12) | от 0 до 1 от 0 до 2,5 от 0 до 5 | ±5 |
| Изобутан (и-С4Н10) | от 0 до 1 от 0 до 2,5 от 0 до 5 | ±5 |
| Пропилен (С3Нз) | от 0 до 1 от 0 до 2,5 от 0 до 5 | ±5 |
| Г ексан (С6Н14) | от 0 до 1 от 0 до 2,5 от 0 до 5 | ±5 |
| Этан (С2Н6) | от 0 до 1 от 0 до 2,5 от 0 до 5 | ±5 |
| Этилен (С2Н4) | от 0 до 1 от 0 до 2,5 от 0 до 5 | ±5 |
| 1) Значения НКПР для определяемых компонентов в соответствии с ГОСТ Р МЭК 60079-20-1-2011. 2) Нормирующее значение - верхний предел диапазона измерений. 3) В нормальных условиях эксплуатации. | ||
Таблица 3 - Прочие метрологические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Пределы допускаемой дополнительной приведенной1) погрешности газоанализатора при изменении температуры окружающей среды в пределах условий эксплуатации относительно условий определения основной погрешности, % | ±10 |
| Пределы допускаемой дополнительной приведенной1) погрешности газоанализатора при воздействии паров воды с парциальным давлением 50 кПа относительно условий определения основной погрешности, % | ±7 |
| Пределы допускаемой приведенной1) погрешности в рабочих условиях эксплуатации, % | ±17 |
| Интервал времени непрерывной работы без корректировки показаний, мес, не менее | 12 |
| Предел допускаемого времени установления показаний, с, не более | 10 |
| Нормальные условия эксплуатации: 0/-ч - диапазон температуры окружающей среды, С - диапазон относительной влажности окружающей среды при температуре +35 0С, % - диапазон атмосферного давления, кПа | от +15 до +25 от 30 до 80 от 97,3 до 104,3 |
| 1) Нормирующее значение - верхний предел диапазона измерений. | |
Таблица 4 - Основные технические характеристики газоанализаторов
| Наименование характеристики | Значение |
| Длина оптического пути (трассы), м | от 5 до 200 |
| Время прогрева, мин, не более | 1 |
| Диапазон напряжений питания постоянным током, В | от 18 до 32 |
| Электрическая мощность, потребляемая газоанализатором при напряжении питания 24 В постоянного тока, Вт, не более: - передатчик без подогрева - передатчик с подогревом - приемник без подогрева - приемник с подогревом | 10 15 10 15 |
| Средний срок службы, лет | 10 |
| Средняя наработка на отказ, ч | 35 000 |
| Газоанализаторы выполнены во взрывозащищенном исполнении согласно требованиям ТР ТС 012/2011, маркировка взрывозащиты - ТГАЭС - ТГАЭС-М | 1 Ex d [ib op is Ga] IIC T4 Gb, PB Exd[ib op is]I Mb PB Exd ia [ia] [op is Ma]I Mb 1 Ex d [ia] [op is Ga] IIC T4Gb |
| Уровень защиты от внешних воздействий по ГОСТ 14254-2015 | IP 66 |
| Условия эксплуатации: »-» 0/-ч - диапазон температуры окружающей среды, C - диапазон относительной влажности окружающей среды при температуре +35 0C, % - диапазон атмосферного давления, кПа | от -55 до +70 от 0 до 95 от 86 до 108 |
Таблица 5 - Габаритные размеры и масса составных частей газоанализаторов
| Наименование блока газоанализатора | Г абаритные | размеры, мм, не более | Масса, кг, не более | |
| длина | ширина | высота | ||
| Передатчик | 265 | 180 | 210 | 8,0 |
| Приемник | 265 | 180 | 210 | |
наносится типографским способом на титульный лист руководства по эксплуатации на заднюю панель приемника и передатчика газоанализатора.
Таблица 6 - Комплектность сигнализаторов
| Наименование | Обозначение | Количество | Примечание |
| Газоанализатор трассовый | модификации ТГАЭС/ ТГАЭС-М | 1 шт. | Приемник и передатчик в комплекте с установочными кронштейнами |
| ЗИП | - | 1 компл. | |
| Руководство по эксплуатации | ЖСКФ.413311.003 РЭ | 1 экз. | |
| Программное обеспечение | ТГАЭС RX/ТГАЭС TX | ||
| Методика поверки | МП 242-2245-2019 | 1 экз. |
осуществляется по документу МП 242-2245-2019 «ГСИ. Газоанализаторы трассовые модификаций ТГАЭС и ТГАЭС-М. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 13 февраля 2019 г.
Основные средства поверки:
- стандартные образцы состава газовые смеси метан - азот (ГСО 10531-2014, 10532-2014), пропан - азот (ГСО 10540-2014, 10541-2014), бутан - азот (ГСО 10540-2014, 10541-2014), пентан - азот (ГСО 10540-2014, 10541-2014), изобутан - азот (ГСО 10540-2014, 10541-2014), пропилен - азот (ГСО 10540-2014, 10541-2014), гексан - азот (ГСО 10540-2014, 10541-2014), этан - азот (ГСО 10540-2014, 10541-2014), этилен - азот (ГСО 10540-2014, 105412014) в баллонах под давлением.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых газоанализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или на руководство по эксплуатации.
приведены в эксплуатационном документе.
Приказ Федерального агентства по техническому регулированию и метрологии от 14.12.2018 г. № 2664 Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ГОСТ Р 52350.29.4-2011 Взрывоопасные среды. Часть 29-4. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов с открытым оптическим каналом
