| Номер в госреестре | 76017-19 |
| Наименование СИ | Комплексы программно-аппаратные |
| Обозначение типа СИ | "ВЗОР" |
| Изготовитель | Общество с ограниченной ответственностью «ГОРОДСКИЕ ТЕХНОЛОГИИ» (ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»), г. Белгород. |
| Год регистрации | 2019 |
| Срок свидетельства | 12.09.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Комплексы программно-аппаратные «ВЗОР» (далее - комплексы) предназначены для измерений значений текущего времени, синхронизированных с национальной шкалой времени Российской Федерации UTC(SU) и скорости движения транспортных средств (ТС) на контролируемом участке по видеокадрам.
Принцип действия комплексов основан на автоматической синхронизации с национальной шкалой координированного времени UTC(SU) и записи текущего момента времени в сохраняемые фото-видеокадры.
Принцип действия при измерении скорости движения ТС на контролируемом участке основан на измерении косвенным методом по времени, затраченному данным ТС для преодоления участка пути. Длина последнего складывается из определяемого при установке комплексов расстояния между точками расположения комплексов и измеренного пути ТС в зонах контроля комплексов на въезде и выезде с участка. Время прохождения определяется как разность между моментами фиксации ТС комплексами.
Синхронизация системного времени вычислительного блока и используемого программного обеспечения (ПО) для формирования отметок времени и контроля временных интервалов осуществляется при помощи приемника GPS/ГЛОНАСС. Видеокамеры работают круглосуточно.
Комплексы состоят из вычислительного блока, видеокамеры, ИК-модуля и кронштейна крепления. В состав каждого вычислительного блока входят: источник питания, вычислительный модуль и GPS/ГЛОНАСС приемник.

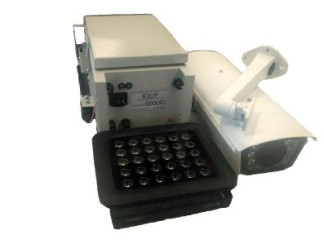

Общий вид комплексов, а также схема пломбировки от несанкционированного доступа, обозначение места нанесения знака утверждения типа, схема пломбировки относительно крепежа представлены на рисунке 1.
от несанкционированного доступа утверждения типа
относительно крепежа
Маркировка наноситься на нижнюю стенку вычислительного блока. Общий вид маркировки комплексов, представлен на рисунке 2.
ООО «ГОРОДСКИЕ ТЕХНОЛОГИИ»
ВЗОР
КОМПЛЕКС ПРОГРАММНО-АППАРАТНЫЙ
СЕРИЙНЫЙ № ДАТА ИЗГОТОВЛЕНИЯ: 15.01.2019
Рисунок 2 - Общий вид маркировки комплексов
Функционирование комплексов осуществляется под управлением специализированного программного обеспечения ПО «VZOR».
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационное данные программного обеспечения
| Идентификационные данные (признаки) | Значение |
| Идентификационное наименование ПО | ПО «VZOR» |
| Номер версии (идентификационный номер) ПО | не ниже 1.01 beta |
| Цифровой идентификатор ПО | c92c87f34d85f981c6192f381868ab763c09 de70d4517d972e41390887386374 |
| Алгоритм вычисления контрольной суммы исполняемого кода | SHA256 |
Таблица 2 - Метрологические характеристики
| Наименование характеристики | Значение |
| Пределы допускаемой абсолютной погрешности синхронизации текущего времени комплексов с национальной шкалой времени UTC(SU), с | ±1 |
| Диапазон измерений скорости движения ТС на контролируемом участке, км/ч | от 0 до 300 |
| Пределы допускаемой погрешности измерения скорости движения ТС на контролируемом участке - скорость от 0 до 100 км/ч включ., км/ч - скорость св. 100 до 300 км/ч, % | ±3 ±2 |
Таблица 3 - Основные технические характеристики
| Наименование характеристики | Значение |
| Минимальная протяженность контролируемого участка, м | 200 |
| Габаритные размеры составных частей комплексов, мм, не более: - вычислительный блок | |
| - высота | 500 |
| - ширина | 300 |
| - длина | 210 |
| - видеокамера (без кронштейна крепления) | |
| - высота | 280 |
| - ширина | 152,7 |
| - длина | 636 |
| - ИК-модуль | |
| - высота | 240 |
| - ширина | 200 |
| - длина | 56 |
| Масса составных частей комплексов, кг, не более: | |
| - вычислительный блок | 10 |
| - видеокамера (без кронштейна крепления) | 8 |
| - ИК-модуль | 1,6 |
| Степень защиты оболочки по ГОСТ 14254-2015 | IP 66 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | от -40 до +55 |
| - относительная влажность при температуре 25 °С, %, не более | 95 |
| Напряжение питания переменного тока частотой (48 - 53) Гц, В | от 100 до 240 |
| Потребляемая мощность, В А, не более | 40 |
наносится на корпус вычислительного блока в виде наклейки и на титульные листы руководства по эксплуатации и паспорта методом печати.
Таблица 4 - Комплектность комплексов
| Наименование | Обозначение | Количество |
| Комплекс программно-аппаратный: | «ВЗОР» | |
| - вычислительный блок | 1 шт. | |
| - видеокамера | 1 шт. | |
| - ИК-модуль | 1 шт. | |
| - кронштейн крепления | 1 шт. | |
| Программное обеспечение | ПО «VZOR» | 1 шт. |
| Руководство по эксплуатации | 14341124.001.РЭ | 1 экз. |
| Паспорт | 14341124.001 ПС | 1 экз. |
| Методика поверки | 651-19-015 МП | 1 экз. |
осуществляется по документу 651-19-015 МП «Комплексы программно-аппаратные «ВЗОР». Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 29.05.2019.
Основные средства поверки:
- источник первичный точного времени УКУС-ПИ 02ДМ, регистрационный номер 60738-15 в Федеральном информационном фонде.
- аппаратура навигационно-временная потребителей глобальных навигационных спутниковых систем ГЛОНАСС/GPS/GALILEO/SBAS NV08C-CSM-DR, регистрационный номер 52614-13 в Федеральном информационном фонде.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых комплексов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде наклейки или оттиска поверительного клейма.
приведены в эксплуатационном документе.
Нормативные документы, устанавливающие требования к комплексам программноаппаратным «ВЗОР»
14341124.001.ТУ «Комплексы программно-аппаратные «ВЗОР». Технические условия.
